Typ DGN-F

AVIT

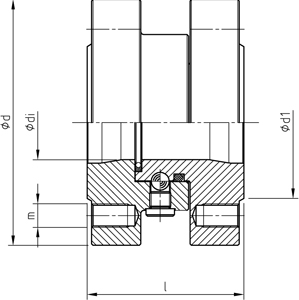

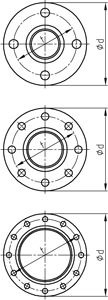

• Niederdruck Rohrdrehgelenk mit Flanschanschluss EN 1092-1 TYP 11 PN 16 (DIN 2633)
• Einbaufertig zur Kombination mit Vorschweißflanschen

PN	DN	FÜR FLANSCHE	ABMESSUNGEN [mm]					GEWINDE	STK.	BESTELLCODE	CAD
PN	DN	FOR FLANGE	DIMENSIONS					THREAD	PCS.	ORDER CODE	DOWNLOAD
[bar]	[mm]	da x s	d	d1	di	l	t	m		TYP DN daxs
16	32	42,4 x 2,6	140	78	37,2	95	100	M16	4	DGNF 32
16	40	48,3 x 2,6	150	88	41	105	110	M16	4	DGNF 40
16	50	60,3 x 2,9	165	102	50	105	125	M16	4	DGNF 50
16	65	76,1 x 2,9	185	122	61	110	145	M16	8	DGNF 65
16	80	88,9 x 3,2	200	138	82,5	115	160	M16	8	DGNF 80
16	100	114,3 x 3,6	220	158	104	120	180	M16	8	DGNF 100
16	125	139,7 x 4,0	250	188	131	132	210	M16	8	DGNF 125
16	150	168,3 x 4,5	285	212	159,3	150	240	M20	8	DGNF 150
16	200	219,1 x 6,3	340	268	206,5	155	295	M20	12	DGNF 200
16	250	273,0 x 6,3	405	320	260	160	355	M24	12	DGNF 250
16	300	323,9 x 7,1	460	378	310	175	410	M24	12	DGNF 300
