STAHL UND EDELSTAHL ROHRVERBINDUNGEN - MADE IN GERMANY

Rohrverschraubungen

Home / Produkte / Rohrverschraubungen

AVIT Rohrverschraubungen mit O-Ring Dichtung beruhen auf dem bewährten und sicheren 24° Kegel-Konus-System (DKO) Bohrungsform W nach DIN 3861 und ISO 8434-1. Die Leckagesicherheit beruht im Wesentlichen auf der zweifachen Abdichtung des Systems. Metallisch über den Kegel-Konus-Sitz und zusätzlich über einen O-Ring. Darüber hinaus sprechen folgende technische Gründe für diese Verbindung:

Niedriges Setzverhalten der Schraubverbindung
Hohe Langzeitdichtheit der Verbindung (5 Jahre Gewährleistung¹)
Beliebige Wiederholmontage durch versilberte Edelstahl-Überwurfmuttern. Keine Kaltverschweißung im Gewinde
Hohe Wirtschaftlichkeit, weil wartungsfrei
Alle Bauteile sind international genormt
Kein Einfluss durch Kerbwirkungen
Einsatz hochwertiger Werkstoffe (1.4571, wärmebehandelte Stähle)

¹ Bei Einhaltung unserer Montageanleitung

Werkstoffe, Oberflächen

Wir liefern vormontierte 24° Rohrverschraubungen aus Stahl oder Edelstahl mit zylindrischem Whitworth Einschraubgewinde und Dichtungen aus NBR entsprechend den technischen Lieferbedingungen nach DIN 3859-1.
Die Oberflächen von AVIT Stahl Verschraubungen sind Cr(VI)-frei verzinkt nach DIN 50979 oder optional manganphosphatiert nach DIN EN ISO 9717 und geölt. Schweißteile aus S355J2C+N (1.0579+N) sind metallisch blank und mit einem Korrosionsschutzöl versehen.
Bei AVIT Edelstahl Verschraubungen (1.4571) sind die Oberflächen metallisch blank. Die Überwurfmuttern sind versilbert, um optimale Montageergebnisse auch bei Wiederholmontagen zu erzielen.

Technische Informationen

Montageanleitung

Einschraubzapfen und -Löcher

Rohrverschraubungen

24° Schweisskegel

24° Schweissreduzierkegel

24° Schweisskegel Rohrbogen

24° Schweisskegel mit Drahtstiftmutter

24° Verschlusskegel

24° Dichtkegelverschluss

Überwurfmutter

Gerade Verschraubung mit Dichtkante

Gerade Verschraubung mit U-Ring Dichtung

Gerade Verschraubung mit O-Ring Dichtung

Gerade Verschraubung mit O-Ring Dichtung (ISO)

Gerade Verschraubung mit NPTF Gewinde

Doppelnippel mit Dichtkante

Doppelnippel mit U-Ring Dichtung

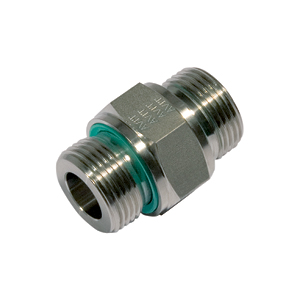

Doppelnippel mit O-Ring Dichtung

Verschlussschraube mit U-Ring Dichtung

Einstellbare Winkel-Einschraubverschraubung

Einstellbare Schwenkverschraubung

Einstellbare T-Schwenkverschraubung

Reduzierstutzen mit U-Ring Dichtung

24° Doppelkegel

24° Winkel-Doppelkegel

Gerader Distanz- / Reduzieradapter

Gerader einstellbarer Einschraubstutzen mit U-Ring Dichtung

Gerader einstellbarer Einschraubstutzen mit O-Ring Dichtung

Einstellbare Winkelverschraubung

T-Verschraubung, Abgang einstellbar

T-Verschraubung, Duchgang einstellbar

Gerade Verschraubung

Gerade Verschraubung Reduziert

Gerade Aufschweissverschraubung

Winkel Aufschweissverschraubung

Gerade Schweissverschraubung

Winkel Verschraubung

T-Verschraubung

Gerade Einschweiss Schottverschraubung

Gerade Schottverschraubung

Winkel Schottverschraubung

Messkupplung

Druckprüf- und Entlüftungsverschraubung

Gerader Druckprüf- und Entlüftungsadapter

24° Dichtkegelanschluss für Messkupplung

Messkupplungsschweissstutzen

Manometer-Verschraubung

Rückschlagventil

Rückschlagventil

Rückschlagventil

Blockkugelhahn mit 24° Konus

Hochdruck Absperrventil

Schnellverschluss-Kupplung mit 24° Konus
