Typ AFAL

Norm, Beschreibung

AVIT ≈ ISO 6162-1/2

• Leichte Montage durch Losflanschsystem
• Ausgelegt für statische Beanspruchungen

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

PDF Datenblatt

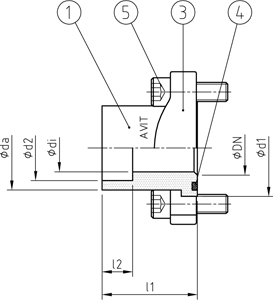

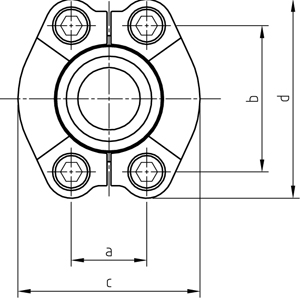

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]										O-RING	SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS										O-RING	BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	d1	di	d2	da	l1	l2	a	b	c	d	Pos. 4	Pos. 5	[kg]	TYP DN-Serie d2
3000	160	13	½“	30,2	12,5	16,5	24	30	12	17,5	38,1	46	54	18,64x3,53	M8x25	0,31	AFAL 13-3
3000	160	13	½“	30,2	12,5	17,6	24	30	12	17,5	38,1	46	54	18,64x3,53	M8x25	0,31	AFAL 13-3
3000	160	19	¾“	38,1	15	20,5	31,5	35	13	22,2	47,6	52	65	24,99x3,53	M10x30	0,53	AFAL 19-3
3000	160	19	¾“	38,1	15	21,7	31,5	35	13	22,2	47,6	52	65	24,99x3,53	M10x30	0,53	AFAL 19-3
3000	160	19	¾“	38,1	15	25,5	31,5	35	13	22,2	47,6	52	65	24,99x3,53	M10x30	0,53	AFAL 19-3
3000	160	25	1“	44,4	20	25,5	38	40	14	26,2	52,4	59	70	32,92x3,53	M10x30	0,65	AFAL 25-3
3000	160	25	1“	44,4	20	27,3	38	40	14	26,2	52,4	59	70	32,92x3,53	M10x30	0,65	AFAL 25-3
3000	160	25	1“	44,4	20	30,5	38	40	14	26,2	52,4	59	70	32,92x3,53	M10x30	0,65	AFAL 25-3
3000	160	32	1¼“	50,8	25	30,5	43	45	16	30,2	58,7	73	80	37,69x3,53	M10x30	0,89	AFAL 32-3
3000	160	32	1¼“	50,8	25	34,2	43	45	16	30,2	58,7	73	80	37,69x3,53	M10x30	0,89	AFAL 32-3
3000	160	32	1¼“	50,8	25	38,5	43	45	16	30,2	58,7	73	80	37,69x3,53	M10x30	0,89	AFAL 32-3
3000	160	38	1½“	60,3	32	38,5	50	50	18	35,7	69,9	83	94	47,22x3,53	M12x35	1,34	AFAL 38-3
3000	160	38	1½“	60,3	32	42,4	50	50	18	35,7	69,9	83	94	47,22x3,53	M12x35	1,34	AFAL 38-3
3000	160	51	2“	71,4	38	49	62	60	20	42,9	77,8	97	102	56,74x3,53	M12x35	1,75	AFAL 51-3
3000	160	51	2“	71,4	38	50,7	62	60	20	42,9	77,8	97	102	56,74x3,53	M12x35	1,75	AFAL 51-3
6000	160	13	½“	31,7	11	16,5	24	35	13	18,2	40,5	48	57	18,64x3,53	M8x30	0,33	AFAL 13-6
6000	160	13	½“	31,7	11	17,6	24	35	13	18,2	40,5	48	57	18,64x3,53	M8x30	0,33	AFAL 13-6
6000	160	19	¾“	41,3	15	20,5	31,8	40	13	23,8	50,8	60	72	24,99x3,53	M10x35	0,8	AFAL 19-6
6000	160	19	¾“	41,3	15	21,7	31,8	40	13	23,8	50,8	60	72	24,99x3,53	M10x35	0,8	AFAL 19-6
6000	160	25	1“	47,6	20	25,5	38	45	13	27,8	57,2	70	81	32,92x3,53	M12x45	0,98	AFAL 25-6
6000	160	25	1“	47,6	20	27,3	38	45	13	27,8	57,2	70	81	32,92x3,53	M12x45	0,98	AFAL 25-6
6000	160	32	1¼“	54	24	30,5	44	50	16	31,8	66,7	78	96	37,69x3,53	M14x45	1,44	AFAL 32-6
6000	160	32	1¼“	54	24	30,5	44	50	16	31,8	66,7	78	96	37,69x3,53	M12x45	1,44	AFAL 32-6 M12
6000	160	32	1¼“	54	24	34,2	44	50	16	31,8	66,7	78	96	37,69x3,53	M14x45	1,44	AFAL 32-6
6000	160	32	1¼“	54	24	34,2	44	50	16	31,8	66,7	78	96	37,69x3,53	M12x45	1,44	AFAL 32-6 M12
6000	160	38	1½“	63,5	31	38,5	51	55	18	36,5	79,4	96	113	47,22x3,53	M16x55	2,14	AFAL 38-6
6000	160	38	1½“	63,5	31	42,4	51	55	18	36,5	79,4	96	113	47,22x3,53	M16x55	2,14	AFAL 38-6

STANDARD LIEFERUMFANG
Wir liefern vormontierte Flansche komplett mit Schrauben (ISO 4762) und Muttern (ISO 4032) und O-Ring Dichtungen aus NBR. Bei Stahl SAE-Flanschen sind die Oberflächen der Flanschbunde aus S355J2 (1.0577) metallisch blank und mit einem Korrosionsschutzöl versehen. SAE-Halb- und Vollflansche sind Chrom VI frei verzinkt. Die zugehörigen Schrauben (Muttern) liefern wir in der Festigkeitsklasse 8.8 (8) verzinkt. Bei Edelstahl SAE-Flanschen (Flanschbunde aus 1.4571) sind die Oberflächen metallisch blank und die Schrauben (Muttern) aus der Festigkeitsklasse A2-70 (A2). Weitere Informationen dazu finden sie hier: SAE Informationen

SCOPE OF DELIVERY
We supply pre-assembled flanges complete with bolts (ISO 4762) and nuts (ISO 4032) and O-ring sealings made of NBR. At SAE-steel flanges the surfaces of the flange heads made of S355J2 (1.0577) are metallic bright and coated with an oil film to protect against corrosion. SAE-split and one-piece flange clamps are galvanised. The bolts (nuts) are delivered in property class 8.8 (8) galvanised. All SAE-stainless steel flanges (flange heads made of 1.4571) surfaces are metallic bright. Bolts (nuts) are delivered in property class A2-70 (A2). Further information can be found here: SAE Informationen
