SAE-Blindflansch

Typ AFB

AVIT ≈ ISO 6162-1/2

• Auch mit Messanschluss G 1/4″ lieferbar

Werkstoff, Oberflächen Bestellcode
Stahl, verzinkt; NBR 01
Stahl, verzinkt; FKM 02
Edelstahl 1.4571; NBR 41
Edelstahl 1.4571; FKM 42
SERIEPNDNSIZEABMESSUNGEN [mm]O-RINGSCHRAUBENGEWICHTBESTELLCODECAD
SERIESDIMENSIONSBOLTSWEIGHTORDER CODEDOWNLOAD

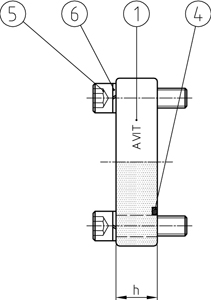

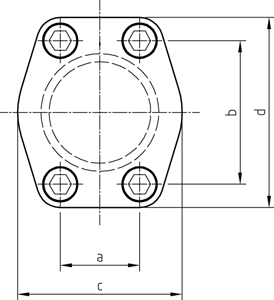

[psi][bar][mm][inch]habcdPos. 4Pos. 5[kg]TYP DN-Serie d2
300035013½“1617,538,1475718,64x3,53M8x300,18AFB 13-3
300035019¾“1822,247,6496624,99x3,53M10x350,26AFB 19-3
3000315251“1826,252,4537132,92x3,53M10x350,34AFB 25-3
3000280321¼“2130,258,7698037,69x3,53M10x350,66AFB 32-3
3000210381½“2535,769,9779447,22x3,53M12x451,07AFB 38-3
3000210512“2542,977,88910356,74x3,53M12x451,33AFB 51-3
3000175642½“2550,888,910111569,44x3,53M12x451,74AFB 64-3
3000160763“2761,9106,412413585,32x3,53M16x502,98AFB 76-3
300035893½“2769,9120,713615298,02x3,53M16x503,8AFB 89-3
3000351024“2777,8130,2146162110,72x3,53M16x504,24AFB 102-3
3000351275“2892,1152,4180184136,12x3,53M16x555,02AFB 127-3
600042013½“1618,240,5475718,64x3,53M8x300,23AFB 13-6
600042019¾“1923,850,8537124,99x3,53M10x350,44AFB 19-6
6000420251“2427,857,2698032,92x3,53M12x450,76AFB 25-6
6000420321¼“2731,866,7779437,69x3,53M14x501,14AFB 32-6
6000420381½“3036,579,48910647,22x3,53M16x551,6AFB 38-6
6000420512“3744,596,811613556,74x3,53M20x703,32AFB 51-6
6000315642½“4558,7123,815016669,44x3,53M24x806,02AFB 64-6
6000315763“5571,4152,417820885,32x3,53M30x10012,45AFB 76-6
