Typ AFK

Norm, Beschreibung

AVIT ≈ ISO 6162-1/2

• Leichte Montage durch Losflanschsystem
• Ausgelegt für statische Beanspruchungen

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

PDF Datenblatt

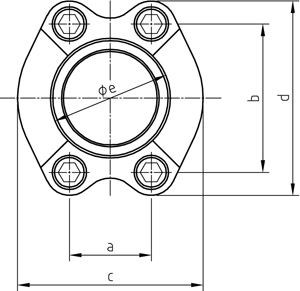

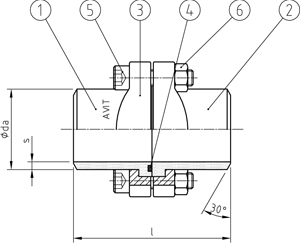

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]							O-RING	SCHRAUBEN	GEWICHT	MATERIAL	VERFÜGBAR	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS							O-RING	BOLTS	WEIGHT	MATERIAL	VERFÜGBAR	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	daxs	l	a	b	c	d	e	Pos. 4	Pos. 5	[kg]			TYP DN-Serie
3000	350	13	½“	20,0 x 2,5	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,5	S355J2+N		AFK13-309-04
3000	350	13	½“	16,0 x 2,0	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,5	1.4571		AFK13-304-41
3000	350	13	½“	20,0 x 3,0	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,5	S355J2+N		AFK13-310-04
3000	350	13	½“	20,0 x 3,0	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,52	1.4571		AFK13-310-41
3000	350	13	½“	21,3 x 2,6	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,5	S355J2+N		AFK13-312-04
3000	350	13	½“	21,3 x 2,6	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,52	1.4571		AFK13-312-41
3000	350	13	½“	21,3 x 3,2	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,52	1.4571		AFK13-314-41
3000	350	13	½“	21,3 x 3,7	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,54	1.4571		AFK13-315-41
3000	350	13	½“	22,0 x 2,0	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,5	S355J2+N		AFK13-318-04
3000	350	13	½“	22,0 x 2,0	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,52	1.4571		AFK13-318-41
3000	350	13	½“	17,1 x 2,3	60	17,5	38,1	46	54	24,3	18,64x3,53	M8x40	0,52	1.4571		AFK13-324-41
6000	420	13	½	16,0 x 2,0	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,66	S355J2+N		AFK13-606-04
6000	420	13	½	16,0 x 2,5	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,68	S355J2+N		AFK13-607-04
6000	420	13	½	16,0 x 2,5	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,7	1.4571		AFK13-607-41
6000	420	13	½	16,0 x 3,0	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,68	S355J2+N		AFK13-608-04
6000	420	13	½	16,0 x 3,0	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,7	1.4571		AFK13-608-41
6000	420	13	½	17,1 x 3,2	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,7	1.4571		AFK13-609-41
6000	420	13	½	20,0 x 2,5	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,68	S355J2+N		AFK13-616-04
6000	420	13	½	20,0 x 2,5	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,7	1.4571		AFK13-616-41
6000	420	13	½	20,0 x 3,0	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,7	S355J2+N		AFK13-617-04
6000	420	13	½	20,0 x 3,0	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,7	1.4571		AFK13-617-41
6000	420	13	½	21,3 x 4,5	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,72	S355J2+N		AFK13-622-04
6000	420	13	½	21,3 x 4,5	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,72	1.4571		AFK13-622-41
6000	420	13	½	21,3 x 4,78	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,74	1.4571		AFK13-623-41
6000	420	13	½	21,3 x 4,0	80	18,2	40,5	48	57	24,6	18,64x3,53	M8x45	0,7	S355J2+N		AFK13-631-04
3000	350	19	¾“	22,0 x 2,0	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,78	S355J2+N		AFK19-306-04
3000	350	19	¾“	25,0 x 3,0	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,8	S355J2+N		AFK19-310-04
3000	350	19	¾“	25,0 x 3,0	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,8	1.4571		AFK19-310-41
3000	350	19	¾“	26,7 x 2,9	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,8	S355J2+N		AFK19-312-04
3000	350	19	¾“	26,7 x 3,91	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,82	1.4571		AFK19-313-41
3000	350	19	¾“	26,9 x 2,3	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,8	1.4571		AFK19-315-41
3000	350	19	¾“	26,9 x 3,2	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,8	S355J2+N		AFK19-317-04
3000	350	19	¾“	26,9 x 3,6	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,8	S355J2+N		AFK19-318-04
3000	350	19	¾“	26,9 x 3,6	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,82	1.4571		AFK19-318-41
3000	350	19	¾“	26,9 x 4,0	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,82	1.4571		AFK19-319-41
3000	350	19	¾“	28,0 x 3,0	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,82	1.4571		AFK19-323-41
3000	350	19	¾“	21,3 x 2,8	70	22,2	47,6	52	65	32,1	24,99x3,53	M10x45	0,82	1.4571		AFK19-330-41
6000	420	19	¾“	20,0 x 2,5	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,28	1.4571		AFK19-606-41
6000	420	19	¾“	20,0 x 3,0	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,26	S355J2+N		AFK19-607-04
6000	420	19	¾“	20,0 x 3,0	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,28	1.4571		AFK19-607-41
6000	420	19	¾“	21,3 x 4,8	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,34	1.4571		AFK19-609-41
6000	420	19	¾“	25,0 x 3,0	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,24	S355J2+N		AFK19-611-04
6000	420	19	¾“	25,0 x 3,0	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,26	1.4571		AFK19-611-41
6000	420	19	¾“	25,0 x 4,0	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,28	S355J2+N		AFK19-612-04
6000	420	19	¾“	25,0 x 4,0	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,3	1.4571		AFK19-612-41
6000	420	19	¾“	26,7 x 3,9	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,28	1.4571		AFK19-614-41
6000	420	19	¾“	26,9 x 4,0	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,3	1.4571		AFK19-618-41
6000	420	19	¾“	26,9 x 5,6	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,32	S355J2+N		AFK19-620-04
6000	420	19	¾“	26,9 x 5,6	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,34	1.4571		AFK19-620-41
6000	420	19	¾“	26,9 x 5,0	90	23,8	50,8	60	72	32,5	24,99x3,53	M10x50	1,3	S355J2+N		AFK19-633-04
3000	315	25	1“	28,0 x 2,0	80	26,2	52,4	59	70	38,5	32,92x3,53	M10x50	0,98	S355J2+N		AFK25-307-04
3000	315	25	1“	30,0 x 4,0	80	26,2	52,4	59	70	38,5	32,92x3,53	M10x50	1,04	S355J2+N		AFK25-310-04
3000	315	25	1“	33,7 x 2,6	80	26,2	52,4	59	70	38,5	32,92x3,53	M10x50	1,02	1.4571		AFK25-316-41
3000	315	25	1“	33,7 x 3,2	80	26,2	52,4	59	70	38,5	32,92x3,53	M10x50	0,96	S355J2+N		AFK25-317-04
3000	315	25	1“	33,7 x 3,2	80	26,2	52,4	59	70	38,5	32,92x3,53	M10x50	0,98	1.4571		AFK25-317-41
3000	315	25	1“	33,7 x 4,5	80	26,2	52,4	59	70	38,5	32,92x3,53	M10x50	1,06	1.4571		AFK25-319-41
6000	420	25	1“	25,0 x 3,0	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,06	S355J2+N		AFK25-605-04
6000	420	25	1“	30,0 x 4,0	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,06	S355J2+N		AFK25-615-04
6000	420	25	1“	30,0 x 4,0	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,1	1.4571		AFK25-615-41
6000	420	25	1“	30,0 x 5,0	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,1	S355J2+N		AFK25-616-04
6000	420	25	1“	30,0 x 5,0	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,14	1.4571		AFK25-616-41
6000	420	25	1“	33,4 x 4,5	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,08	1.4571		AFK25-618-41
6000	420	25	1“	33,4 x 6,4	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,14	S355J2+N		AFK25-619-04
6000	420	25	1“	33,4 x 6,4	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,18	1.4571		AFK25-619-41
6000	420	25	1“	33,7 x 7,1	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,18	S355J2+N		AFK25-625-04
6000	420	25	1“	33,7 x 7,1	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,22	1.4571		AFK25-625-41
6000	420	25	1“	38,0 x 5,0	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,1	S355J2+N		AFK25-632-04
6000	420	25	1“	38,0 x 5,0	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,14	1.4571		AFK25-632-41
6000	420	25	1“	38,0 x 6,0	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,14	1.4571		AFK25-633-41
6000	420	25	1“	33,7 x 6,3	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,14	S355J2+N		AFK25-636-04
6000	420	25	1“	33,7 x 6,3	100	27,8	57,2	70	81	38,9	32,92x3,53	M12x65	2,18	1.4571		AFK25-636-41
3000	280	32	1¼“	30,0 x 4,0	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,36	1.4571		AFK32-306-41
3000	280	32	1¼“	38,0 x 4,0	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,3	S355J2+N		AFK32-315-04
3000	280	32	1¼“	38,0 x 4,0	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,32	1.4571		AFK32-315-41
3000	280	32	1¼“	38,0 x 5,0	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,38	1.4571		AFK32-316-41
3000	280	32	1¼“	42,0 x 3,0	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,3	S355J2+N		AFK32-320-04
3000	280	32	1¼“	42,0 x 3,0	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,32	1.4571		AFK32-320-41
3000	280	32	1¼“	42,4 x 3,2	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,3	S355J2+N		AFK32-325-04
3000	280	32	1¼“	42,4 x 3,2	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,34	1.4571		AFK32-325-41
3000	280	32	1¼“	42,4 x 2,6	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,28	S355J2+N		AFK32-327-04
3000	280	32	1¼“	42,4 x 3,6	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,34	1.4571		AFK32-329-41
3000	280	32	1¼“	42,4 x 4,0	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,36	1.4571		AFK32-330-41
3000	280	32	1¼“	42,4 x 5,6	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,38	S355J2+N		AFK32-332-04
3000	280	32	1¼“	42,4 x 5,6	90	30,2	58,7	73	80	43,7	37,69x3,53	M10x45	1,4	1.4571		AFK32-332-41
6000	420	32	1¼“	20,0 x 3,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,04	1.4571		AFK32-603-41
6000	420	32	1¼“	25,0 x 3,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	2,98	S355J2+N		AFK32-604-04
6000	420	32	1¼“	30,0 x 4,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	2,98	S355J2+N		AFK32-607-04
6000	420	32	1¼“	30,0 x 4,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,04	1.4571		AFK32-607-41
6000	420	32	1¼“	30,0 x 5,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,02	S355J2+N		AFK32-608-04
6000	420	32	1¼“	30,0 x 5,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,08	1.4571		AFK32-608-41
6000	420	32	1¼“	38,0 x 5,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	2,96	S355J2+N		AFK32-614-04
6000	420	32	1¼“	38,0 x 5,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,02	1.4571		AFK32-614-41
6000	420	32	1¼“	38,0 x 6,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,02	S355J2+N		AFK32-615-04
6000	420	32	1¼“	38,0 x 6,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,08	1.4571		AFK32-615-41
6000	420	32	1¼“	42,4 x 5,6	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3	1.4571		AFK32-624-41
6000	420	32	1¼“	42,4 x 6,3	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3	S355J2+N		AFK32-625-04
6000	420	32	1¼“	42,4 x 6,3	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,06	1.4571		AFK32-625-41
6000	420	32	1¼“	42,4 x 7,1	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,06	S355J2+N		AFK32-626-04
6000	420	32	1¼“	42,4 x 8,8	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,16	S355J2+N		AFK32-627-04
6000	420	32	1¼“	42,4 x 8,8	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,22	1.4571		AFK32-627-41
6000	420	32	1¼“	42,4 x 8,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,12	S355J2+N		AFK32-643-04
6000	420	32	1¼“	42,4 x 8,0	110	31,8	66,7	78	96	44,5	37,69x3,53	M12x70	3,18	1.4571		AFK32-643-41
3000	210	38	1½“	38,0 x 4,0	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,94	S355J2+N		AFK38-312-04
3000	210	38	1½“	42,0 x 3,0	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,84	S355J2+N		AFK38-315-04
3000	210	38	1½“	42,0 x 3,0	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,86	1.4571		AFK38-315-41
3000	210	38	1½“	42,4 x 2,6	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,84	1.4571		AFK38-316-41
3000	210	38	1½“	42,4 x 5,6	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	2,06	1.4571		AFK38-319-41
3000	210	38	1½“	48,3 x 2,6	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,86	S355J2+N		AFK38-326-04
3000	210	38	1½“	48,3 x 2,6	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,9	1.4571		AFK38-326-41
3000	210	38	1½“	48,3 x 3,2	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,88	S355J2+N		AFK38-327-04
3000	210	38	1½“	48,3 x 3,2	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,92	1.4571		AFK38-327-41
3000	210	38	1½“	48,3 x 3,6	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,82	S355J2+N		AFK38-328-04
3000	210	38	1½“	48,3 x 3,6	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,84	1.4571		AFK38-328-41
3000	210	38	1½“	48,3 x 4,5	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,9	S355J2+N		AFK38-330-04
3000	210	38	1½“	48,3 x 4,5	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,94	1.4571		AFK38-330-41
3000	210	38	1½“	48,3 x 5,0	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,94	S355J2+N		AFK38-331-04
3000	210	38	1½“	48,3 x 6,3	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	2,06	S355J2+N		AFK38-334-04
3000	210	38	1½“	48,3 x 6,3	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	2,1	1.4571		AFK38-334-41
3000	210	38	1½“	48,3 x 7,14	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	2,18	1.4571		AFK38-335-41
3000	210	38	1½“	48,3 x 8,0	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	2,24	1.4571		AFK38-336-41
3000	210	38	1½“	48,3 x 3,0	100	35,7	69,9	83	94	50,8	47,22x3,53	M12x50	1,88	S355J2+N		AFK38-342-04
6000	420	38	1½“	25,0 x 3,0	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,92	S355J2+N		AFK38-604-04
6000	420	38	1½“	25,0 x 4,0	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	5,04	1.4571		AFK38-605-41
6000	420	38	1½“	38,0 x 4,0	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,94	1.4571		AFK38-610-41
6000	420	38	1½“	38,0 x 6,0	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,98	S355J2+N		AFK38-612-04
6000	420	38	1½“	38,0 x 6,0	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	5,08	1.4571		AFK38-612-41
6000	420	38	1½“	48,3 x 5,1	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,74	S355J2+N		AFK38-626-04
6000	420	38	1½“	48,3 x 5,1	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,84	1.4571		AFK38-626-41
6000	420	38	1½“	48,3 x 5,6	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,88	1.4571		AFK38-627-41
6000	420	38	1½“	48,3 x 6,3	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,88	S355J2+N		AFK38-628-04
6000	420	38	1½“	48,3 x 6,3	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,96	1.4571		AFK38-628-41
6000	420	38	1½“	48,3 x 7,1	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,94	S355J2+N		AFK38-629-04
6000	420	38	1½“	48,3 x 7,1	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	5,04	1.4571		AFK38-629-41
6000	420	38	1½“	48,3 x 8,8	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	5,08	S355J2+N		AFK38-632-04
6000	420	38	1½“	48,3 x 8,8	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	5,18	1.4571		AFK38-632-41
6000	420	38	1½“	50,0 x 5,0	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,86	1.4571		AFK38-637-41
6000	420	38	1½“	44,5 x 6,3	120	36,5	79,4	96	113	51,6	47,22x3,53	M16x80	4,94	S355J2+N		AFK38-653-04
3000	210	51	2“	38,0 x 5,0	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,62	1.4571		AFK51-306-41
3000	210	51	2“	42,4 x 3,2	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,42	1.4571		AFK51-308-41
3000	210	51	2“	48,3 x 2,6	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,26	S355J2+N		AFK51-310-04
3000	210	51	2“	48,3 x 2,6	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,3	1.4571		AFK51-310-41
3000	210	51	2“	48,3 x 3,2	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,32	S355J2+N		AFK51-311-04
3000	210	51	2“	48,3 x 3,2	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,38	1.4571		AFK51-311-41
3000	210	51	2“	48,3 x 4,5	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,72	1.4571		AFK51-313-41
3000	210	51	2“	60,3 x 2,9	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,3	S355J2+N		AFK51-322-04
3000	210	51	2“	60,3 x 2,9	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,36	1.4571		AFK51-322-41
3000	210	51	2“	60,3 x 3,6	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,34	S355J2+N		AFK51-324-04
3000	210	51	2“	60,3 x 3,6	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,38	1.4571		AFK51-324-41
3000	210	51	2“	60,3 x 4,0	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,36	S355J2+N		AFK51-325-04
3000	210	51	2“	60,3 x 4,0	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,4	1.4571		AFK51-325-41
3000	210	51	2“	60,3 x 5,6	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,52	S355J2+N		AFK51-328-04
3000	210	51	2“	60,3 x 5,6	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,58	1.4571		AFK51-328-41
3000	210	51	2“	60,3 x 6,3	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,62	S355J2+N		AFK51-329-04
3000	210	51	2“	60,3 x 6,3	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,68	1.4571		AFK51-329-41
3000	210	51	2“	60,3 x 8,0	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,84	S355J2+N		AFK51-331-04
3000	210	51	2“	60,3 x 8,0	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,9	1.4571		AFK51-331-41
3000	210	51	2“	42,4 x 3,6	120	42,9	77,8	97	102	62,7	56,74x3,53	M12x50	2,42	S355J2+N		AFK51-347-04
6000	420	51	2“	38,0 x 5,0	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,88	1.4571		AFK51-606-41
6000	420	51	2“	48,3 x 6,3	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,68	S355J2+N		AFK51-610-04
6000	420	51	2“	48,3 x 6,3	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,86	1.4571		AFK51-610-41
6000	420	51	2“	48,3 x 8,0	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,84	S355J2+N		AFK51-612-04
6000	420	51	2“	50,0 x 5,0	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,46	S355J2+N		AFK51-613-04
6000	420	51	2“	60,3 x 10,0	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,82	S355J2+N		AFK51-617-04
6000	420	51	2“	60,3 x 10,0	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,98	1.4571		AFK51-617-41
6000	420	51	2“	60,3 x 11,0	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	9,1	1.4571		AFK51-618-41
6000	420	51	2“	60,3 x 12,5	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	9,06	S355J2+N		AFK51-619-04
6000	420	51	2“	60,3 x 12,5	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	9,24	1.4571		AFK51-619-41
6000	420	51	2“	60,3 x 2,9	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	7,96	S355J2+N		AFK51-620-04
6000	420	51	2“	60,3 x 5,6	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,36	1.4571		AFK51-622-41
6000	420	51	2“	60,3 x 6,3	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,32	S355J2+N		AFK51-623-04
6000	420	51	2“	60,3 x 6,3	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,48	1.4571		AFK51-623-41
6000	420	51	2“	60,3 x 8,0	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,56	S355J2+N		AFK51-625-04
6000	420	51	2“	60,3 x 8,0	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,74	1.4571		AFK51-625-41
6000	420	51	2“	60,3 x 8,8	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,84	1.4571		AFK51-626-41
6000	420	51	2“	65,0 x 8,0	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,42	S355J2+N		AFK51-629-04
6000	420	51	2“	48,3 x 8,8	140	44,5	96,8	114	134	67,6	56,74x3,53	M20x100	8,86	S355J2+N		AFK51-653-04
3000	175	64	2½“	60,3 x 2,9	140	50,8	88,9	109	115	74,9	69,44x3,53	M12x60	3,44	S355J2+N		AFK64-309-04
3000	175	64	2½“	60,3 x 2,9	140	50,8	88,9	109	115	74,9	69,44x3,53	M12x60	3,5	1.4571		AFK64-309-41
3000	175	64	2½“	60,3 x 5,6	140	50,8	88,9	109	115	74,9	69,44x3,53	M12x60	3,84	S355J2+N		AFK64-311-04
3000	175	64	2½“	60,3 x 5,6	140	50,8	88,9	109	115	74,9	69,44x3,53	M12x60	3,92	1.4571		AFK64-311-41
3000	175	64	2½“	73,0 x 5,2	140	50,8	88,9	109	115	74,9	69,44x3,53	M12x60	3,62	S355J2+N		AFK64-316-04
3000	175	64	2½“	74,5 x 2,9	140	50,8	88,9	109	115	74,9	69,44x3,53	M12x60	3,46	S355J2+N		AFK64-318-04
3000	175	64	2½“	74,5 x 2,9	140	50,8	88,9	109	115	74,9	69,44x3,53	M12x60	3,52	1.4571		AFK64-318-41
3000	175	64	2½“	74,5 x 5,6	140	50,8	88,9	109	115	74,9	69,44x3,53	M12x60	3,66	S355J2+N		AFK64-320-04
6000	315	64	2½“	76,1 x 8,0	160	58,7	123,8	150	175	89,5	69,44x3,53	M24x120	16,84	S355J2+N		AFK64-611-04
6000	315	64	2½“	76,1 x 8,0	160	58,7	123,8	150	175	89,5	69,44x3,53	M24x120	17,18	1.4571		AFK64-611-41
3000	160	76	3“	60,3 x 3,6	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,98	S355J2+N		AFK76-306-04
3000	160	76	3“	76,1 x 2,9	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,46	S355J2+N		AFK76-313-04
3000	160	76	3“	76,1 x 2,9	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,56	1.4571		AFK76-313-41
3000	160	76	3“	76,1 x 3,6	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,66	S355J2+N		AFK76-314-04
3000	160	76	3“	76,1 x 3,6	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,76	1.4571		AFK76-314-41
3000	160	76	3“	76,1 x 7,1	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	6,46	S355J2+N		AFK76-316-04
3000	160	76	3“	88,9 x 3,2	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,72	S355J2+N		AFK76-321-04
3000	160	76	3“	88,9 x 3,2	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,84	1.4571		AFK76-321-41
3000	160	76	3“	88,9 x 3,6	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,76	S355J2+N		AFK76-322-04
3000	160	76	3“	88,9 x 3,6	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,88	1.4571		AFK76-322-41
3000	160	76	3“	88,9 x 4,0	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,8	S355J2+N		AFK76-324-04
3000	160	76	3“	88,9 x 4,0	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	5,92	1.4571		AFK76-324-41
3000	160	76	3“	88,9 x 5,6	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	6,06	1.4571		AFK76-325-41
3000	160	76	3“	88,9 x 7,6	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	6,34	S355J2+N		AFK76-327-04
3000	160	76	3“	88,9 x 7,6	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	6,46	1.4571		AFK76-327-41
3000	160	76	3“	88,9 x 9,5	160	61,9	106,4	131	135	90,9	85,32x3,53	M16x70	6,98	1.4571		AFK76-329-41
6000	315	76	3“	76,1 x 12,5	180	71,4	152,4	178	210	114,5	85,32x3,53	M30x150	31,32	1.4571		AFK76-603-41
6000	315	76	3“	88,9 x 11,0	180	71,4	152,4	178	210	114,5	85,32x3,53	M30x150	29,7	S355J2+N		AFK76-606-04
6000	315	76	3“	88,9 x 11,0	180	71,4	152,4	178	210	114,5	85,32x3,53	M30x150	30,28	1.4571		AFK76-606-41
6000	315	76	3“	88,9 x 14,2	180	71,4	152,4	178	210	114,5	85,32x3,53	M30x150	30,62	S355J2+N		AFK76-608-04
3000	35	89	3½“	88,9 x 3,2	160	69,9	120,7	140	152	102,3	98,02x3,53	M16x70	6,1	S355J2+N		AFK89-305-04
3000	35	89	3½“	88,9 x 3,6	160	69,9	120,7	140	152	102,3	98,02x3,53	M16x70	6,18	S355J2+N		AFK89-306-04
3000	35	89	3½“	88,9 x 3,6	160	69,9	120,7	140	152	102,3	98,02x3,53	M16x70	6,3	1.4571		AFK89-306-41
3000	35	89	3½“	101,6 x 3,6	160	69,9	120,7	140	152	102,3	98,02x3,53	M16x70	6,48	1.4571		AFK89-312-41
3000	35	102	4“	76,1 x 3,6	160	77,8	130,2	150	160	115	110,72x3,53	M16x70	8,02	S355J2+N		AFK102-304-04
3000	35	102	4“	88,9 x 3,6	160	77,8	130,2	150	160	115	110,72x3,53	M16x70	7,56	S355J2+N		AFK102-307-04
3000	35	102	4“	88,9 x 3,6	160	77,8	130,2	150	160	115	110,72x3,53	M16x70	7,7	1.4571		AFK102-307-41
3000	35	102	4“	114,3 x 2,6	160	77,8	130,2	150	160	115	110,72x3,53	M16x70	7,02	S355J2+N		AFK102-312-04
3000	35	102	4“	114,3 x 2,6	160	77,8	130,2	150	160	115	110,72x3,53	M16x70	7,16	1.4571		AFK102-312-41
3000	35	102	4“	114,3 x 3,6	160	77,8	130,2	150	160	115	110,72x3,53	M16x70	7	S355J2+N		AFK102-314-04
3000	35	102	4“	114,3 x 3,6	160	77,8	130,2	150	160	115	110,72x3,53	M16x70	7,14	1.4571		AFK102-314-41
3000	35	102	4“	114,3 x 8,0	160	77,8	130,2	150	160	115	110,72x3,53	M16x70	8,24	1.4571		AFK102-321-41
3000	35	127	5“	139,7 x 4,0	160	92,1	152,4	180	183	140,5	136,12x3,53	M16x80	9,46	S355J2+N		AFK127-304-04
3000	35	127	5“	139,7 x 4,0	160	92,1	152,4	180	183	140,5	136,12x3,53	M16x80	9,64	1.4571		AFK127-304-41
3000	35	127	5“	139,7 x 6,6	160	92,1	152,4	180	183	140,5	136,12x3,53	M16x80	10,26	1.4571		AFK127-306-41

STANDARD LIEFERUMFANG
Wir liefern vormontierte Flansche komplett mit Schrauben (ISO 4762) und Muttern (ISO 4032) und O-Ring Dichtungen aus NBR. Bei Stahl SAE-Flanschen sind die Oberflächen der Flanschbunde aus S355J2 (1.0577) metallisch blank und mit einem Korrosionsschutzöl versehen. SAE-Halb- und Vollflansche sind Chrom VI frei verzinkt. Die zugehörigen Schrauben (Muttern) liefern wir in der Festigkeitsklasse 8.8 (8) verzinkt. Bei Edelstahl SAE-Flanschen (Flanschbunde aus 1.4571) sind die Oberflächen metallisch blank und die Schrauben (Muttern) aus der Festigkeitsklasse A2-70 (A2). Weitere Informationen dazu finden sie hier: SAE Informationen

SCOPE OF DELIVERY
We supply pre-assembled flanges complete with bolts (ISO 4762) and nuts (ISO 4032) and O-ring sealings made of NBR. At SAE-steel flanges the surfaces of the flange heads made of S355J2 (1.0577) are metallic bright and coated with an oil film to protect against corrosion. SAE-split and one-piece flange clamps are galvanised. The bolts (nuts) are delivered in property class 8.8 (8) galvanised. All SAE-stainless steel flanges (flange heads made of 1.4571) surfaces are metallic bright. Bolts (nuts) are delivered in property class A2-70 (A2). Further information can be found here: SAE Informationen

SAE-Flanschkupplung

Typ AFK

Norm, Beschreibung

Werkstoffe, Oberflächen

Dokumentation

Verwandte Produkte:
