Typ AFMW

Norm, Beschreibung

ISO 6162-1/2

Gewindezapfen mit 24° Konus-Anschluss mit metrischem Gewinde nach ISO 8434-1

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

PDF Datenblatt

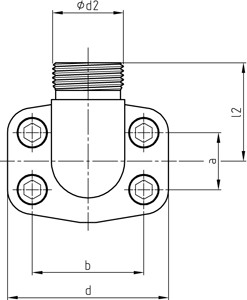

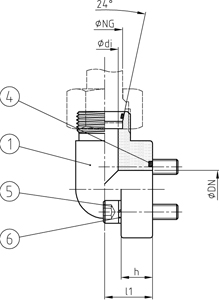

SERIE	PN	DN	SIZE	NG	ABMESSUNGEN [mm]								O-RING	SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	NG	DIMENSIONS								O-RING	BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	[mm]	d2	di	l1	l2	a	b	c	d	Pos. 4	Pos. 5	[kg]	TYP DN-Serie-NG
3000	350	13	½“	12	M20x1,5	8	18	36	19	17,5	38,1	57	18,64x3,53	M8x30	0,36	AFMW 13-3-12
3000	350	13	½“	15L	M22x1,5	11	18	36	19	17,5	38,1	57	18,64x3,53	M8x30	0,36	AFMW 13-3-15
3000	350	13	½“	16	M24x1,5	12	18	36	19	17,5	38,1	57	18,64x3,53	M8x30	0,36	AFMW 13-3-16
3000	350	19	¾“	16	M24x1,5	12	22	38	22	22,2	47,6	68	24,99x3,53	M10x35	0,55	AFMW 19-3-16
3000	350	19	¾“	20	M30x2,0	16	22	38	22	22,2	47,6	68	24,99x3,53	M10x35	0,55	AFMW 19-3-20
3000	350	19	¾“	22L	M30x2,0	18	22	38	22	22,2	47,6	68	24,99x3,53	M10x35	0,55	AFMW 19-3-22
3000	315	25	1“	20	M30x2,0	15	28	42	24	26,2	52,4	74	32,92x3,53	M10x35	0,75	AFMW 25-3-20
3000	315	25	1“	25	M36x2,0	20	28	42	24	26,2	52,4	74	32,92x3,53	M10x35	0,75	AFMW 25-3-25
3000	315	25	1“	28L	M36x2,0	23	28	42	24	26,2	52,4	74	32,92x3,53	M10x35	0,75	AFMW 25-3-28
3000	280	32	1¼“	25	M36x2,0	20	30	50	22	30,2	58,7	81	37,69x3,53	M10x35	1,09	AFMW 32-3-25
3000	280	32	1¼“	30	M42x2,0	25	30	50	22	30,2	58,7	81	37,69x3,53	M10x35	1,09	AFMW 32-3-30
3000	280	32	1¼“	35L	M45x2,0	30	30	50	22	30,2	58,7	81	37,69x3,53	M10x35	1,09	AFMW 32-3-35
3000	210	38	1½“	35L	M45x2,0	30	36	58	25	35,7	69,9	95	47,22x3,53	M12x45	1,61	AFMW 38-3-35
3000	210	38	1½“	38	M52x2,0	30	36	58	25	35,7	69,9	95	47,22x3,53	M12x45	1,61	AFMW 38-3-38
3000	210	38	1½“	42L	M52x2,0	36	36	58	25	35,7	69,9	95	47,22x3,53	M12x45	1,61	AFMW 38-3-42
6000	420	13	½“	12	M20x1,5	8	20	36	16	18,2	40,5	57	18,64x3,53	M8x30	0,34	AFMW 13-6-12
6000	420	13	½“	16	M24x1,5	12	20	36	16	18,2	40,5	57	18,64x3,53	M8x30	0,34	AFMW 13-6-16
6000	420	19	¾“	16	M24x1,5	12	26	41	19	23,8	50,8	72	24,99x3,53	M10x35	1,61	AFMW 19-6-16
6000	420	19	¾“	20	M30x2,0	15	26	41	19	23,8	50,8	72	24,99x3,53	M10x35	1,61	AFMW 19-6-20
6000	420	25	1“	20	M30x2,0	15	30	50	24	27,8	57,2	82	32,92x3,53	M12x45	1,42	AFMW 25-6-20
6000	420	25	1“	25	M36x2,0	20	30	50	24	27,8	57,2	82	32,92x3,53	M12x45	1,42	AFMW 25-6-25
6000	420	32	1¼“	25	M36x2,0	20	36	58	27	31,8	66,7	95	37,69x3,53	M14(12)x50	1,88	AFMW 32-6-25
6000	420	32	1¼“	30	M42x2,0	25	36	58	27	31,8	66,7	95	37,69x3,53	M14(12)x50	1,88	AFMW 32-6-30
6000	420	38	1½“	30	M42x2,0	25	41	65	30	36,5	79,4	110	47,22x3,53	M16x55	2,71	AFMW 38-6-30
6000	420	38	1½“	38	M52x2,0	30	41	65	30	36,5	79,4	110	47,22x3,53	M16x55	2,71	AFMW 38-6-38

SAE-Winkelflansch mit 24° Konus
