Typ AFWA

Norm, Beschreibung

AVIT ≈ ISO 6162-1/2

• Leichte Montage und richtungseinstellbar durch Losflanschsystem
• Gewindezapfen mit 24° Konus-Anschluss mit metrischem Gewinde nach ISO 8434-1

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

PDF Datenblatt

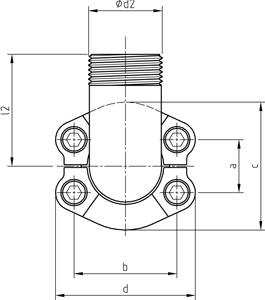

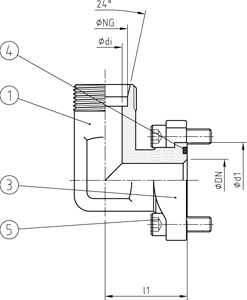

SERIE	PN	DN	SIZE	NG	ABMESSUNGEN [mm]									O-RING	SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	NG	DIMENSIONS									O-RING	BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	[mm]	d2	di	d1	l1	l2	a	b	c	d	Pos. 4	Pos. 5	[kg]	TYP DN-Serie
3000	210	13	½“	12	M20x1,5	8	30,2	44	50	17,5	38,1	46	57	18,64x3,53	M8x25	0,43	AFWA 13-3-12
3000	210	13	½“	15L	M22x1,5	11	30,2	44	50	17,5	38,1	46	57	18,64x3,53	M8x25	0,43	AFWA 13-3-15
3000	210	13	½“	16	M24x1,5	12	30,2	44	50	17,5	38,1	46	57	18,64x3,53	M8x25	0,43	AFWA 13-3-16
3000	210	19	¾“	16	M24x1,5	12	38,1	53	64	22,2	47,6	52	68	24,99x3,53	M10x30	0,84	AFWA 19-3-16
3000	210	19	¾“	20	M30x2,0	16	38,1	53	64	22,2	47,6	52	68	24,99x3,53	M10x30	0,84	AFWA 19-3-20
3000	210	19	¾“	22L	M30x2,0	18	38,1	53	64	22,2	47,6	52	68	24,99x3,53	M10x30	0,84	AFWA 19-3-22
3000	210	25	1“	20	M30x2,0	15	44,4	60	65	26,2	52,4	59	74	32,92x3,53	M10x30	1,02	AFWA 25-3-20
3000	210	25	1“	25	M36x2,0	20	44,4	60	65	26,2	52,4	59	74	32,92x3,53	M10x30	1,02	AFWA 25-3-25
3000	210	25	1“	28L	M36x2,0	23	44,4	60	65	26,2	52,4	59	74	32,92x3,53	M10x30	1,02	AFWA 25-3-28
3000	210	32	1¼“	25	M36x2,0	20	50,8	55	64	30,2	58,7	73	81	37,69x3,53	M10x30	1,55	AFWA 32-3-25
3000	210	32	1¼“	30	M42x2,0	25	50,8	55	64	30,2	58,7	73	81	37,69x3,53	M10x30	1,55	AFWA 32-3-30
3000	210	32	1¼“	35L	M45x2,0	30	50,8	55	64	30,2	58,7	73	81	37,69x3,53	M10x30	1,55	AFWA 32-3-35
3000	210	38	1½“	35L	M45x2,0	30	60,3	66	78	35,7	69,9	83	95	47,22x3,53	M12x35	2,12	AFWA 38-3-35
3000	210	38	1½“	38	M52x2,0	30	60,3	66	78	35,7	69,9	83	95	47,22x3,53	M12x35	2,12	AFWA 38-3-38
3000	210	38	1½“	42L	M52x2,0	36	60,3	66	78	35,7	69,9	83	95	47,22x3,53	M12x35	2,12	AFWA 38-3-42
6000	420	13	½“	12	M20x1,5	8	31,7	44	50	18,2	40,5	48	57	18,64x3,53	M8x30	0,69	AFWA 13-6-12
6000	420	13	½“	16	M24x1,5	12	31,7	44	50	18,2	40,5	48	57	18,64x3,53	M8x30	0,69	AFWA 13-6-16
6000	420	19	¾“	16	M24x1,5	12	41,3	53	64	23,8	50,8	60	72	24,99x3,53	M10x35	1,09	AFWA 19-6-16
6000	420	19	¾“	20	M30x2,0	15	41,3	53	64	23,8	50,8	60	72	24,99x3,53	M10x35	1,09	AFWA 19-6-20
6000	420	25	1“	20	M30x2,0	15	47,6	60	62	27,8	57,2	70	82	32,92x3,53	M12x45	1,7	AFWA 25-6-20
6000	420	25	1“	25	M36x2,0	20	47,6	60	62	27,8	57,2	70	82	32,92x3,53	M12x45	1,7	AFWA 25-6-25
6000	420	32	1¼“	25	M36x2,0	20	54	70	72	31,8	66,7	78	95	37,69x3,53	M14x45	2,32	AFWA 32-6-25
6000	420	32	1¼“	30	M42x2,0	25	54	70	72	31,8	66,7	78	95	37,69x3,53	M14x45	2,32	AFWA 32-6-30
6000	420	38	1½“	30	M42x2,0	25	63,5	80	84	36,5	79,4	96	110	47,22x3,53	M16x55	3,55	AFWA 38-6-30
6000	420	38	1½“	38	M52x2,0	30	63,5	80	84	36,5	79,4	96	110	47,22x3,53	M16x55	3,55	AFWA 38-6-38

SAE-Winkelflansch mit 24° Konus
