SAE-Zwischenflansch mit Messanschluss

Typ AFZ

Norm, Beschreibung

ISO 6162-1/2

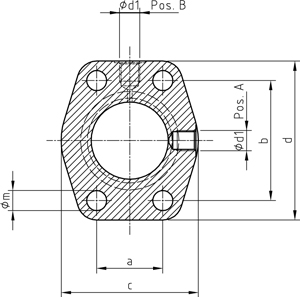

Zwischenflansch mit O-Ring Dichtung G 1/8″ oder G 1/4″ Innengewinde für Messkupplung.
Bitte geben Sie die gewünschte Gewindeposition entsprechend an
(A = Standard)

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

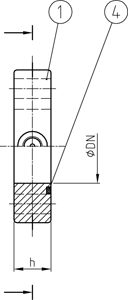

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]							O-RING	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS							O-RING	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	h	d1	a	b	c	d	m	Pos. 4	TYP DN-Serie
3000	315	25	1“	18	G 1/8	26,2	52,4	53	71	11	32,92x3,53	AFZ 25-3
3000	280	32	1¼“	20	G 1/8	30,2	58,7	69	80	11,5	37,69x3,53	AFZ 32-3
3000	210	38	1½“	24	G 1/4	35,7	69,9	77	94	13,5	47,22x3,53	AFZ 38-3
3000	210	51	2“	24	G 1/4	42,9	77,8	89	103	13,5	56,74x3,53	AFZ 51-3
3000	175	64	2½“	24	G 1/4	50,8	88,9	101	115	13,5	69,44x3,53	AFZ 64-3
3000	160	76	3“	26	G 1/4	61,9	106,4	124	135	17	85,32x3,53	AFZ 76-3
3000	35	89	3½“	26	G 1/4	69,9	120,7	136	152	17	98,02x3,53	AFZ 89-3
3000	35	102	4“	26	G 1/4	77,8	130,2	146	162	17	110,72x3,53	AFZ 102-3
3000	35	127	5“	27	G 1/4	92,1	152,4	180	184	17	136,12x3,53	AFZ 127-3
6000	420	25	1“	23	G 1/8	27,8	57,2	69	80	13	32,92x3,53	AFZ 25-6
6000	420	32	1¼“	26	G 1/4	31,8	66,7	77	94	15	37,69x3,53	AFZ 32-6
6000	420	38	1½“	29	G 1/4	36,5	79,4	89	106	17	47,22x3,53	AFZ 38-6
6000	420	51	2“	36	G 1/4	44,5	96,8	116	135	21	56,74x3,53	AFZ 51-6
6000	315	64	2½“	44	G 1/4	58,7	123,8	150	166	25	69,44x3,53	AFZ 64-6
6000	315	76	3“	54	G 1/4	71,4	152,4	178	208	32	85,32x3,53	AFZ 76-6
