Typ DFA

EN 1092-1 TYP 11 PN 16 (DIN 2633)

Für Hydraulikanlagen durch eine O-Ring Dichtung optimiert.
Auch als Blindflansch erhältlich (DFAB Typ 05).

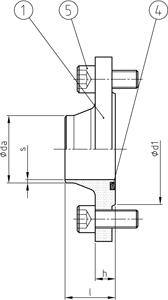

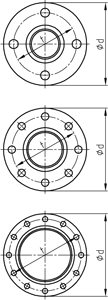

PN	DN	ABMESSUNGEN [mm]						O-Ring	SCHRAUBEN	STK.	GEWICHT	BESTELLCODE	CAD
PN	DN	DIMENSIONS						O-Ring	BOLTS	PCS.	WEIGHT	ORDER CODE	DOWNLOAD
[bar]	[mm]	da x s	b	t	d1	l	h	Pos. 4	Pos. 5		[kg]	TYP DN-Serie
40	32	42,4x2,6	140	100	78	18	42	53,3x5,3	M16x35	4	2,03	DFA 32
40	40	48,3x2,6	150	110	88	18	45	56,5x5,3	M16x35	4	2,2	DFA 40
16	50	60,3x2,9	165	125	102	18	45	69,2x5,3	M16x35	4	2,87	DFA 50
16	65	76,1x2,9	185	145	122	18	45	88,3x5,3	M16x35	8 (4)	3,71	DFA 65
16	80	88,9x3,2	200	160	138	20	50	110,5x5,3	M16x35	8	4,6	DFA 80
16	100	114,3x3,6	220	180	158	20	52	132,7x7,0	M16x35	8	5,3	DFA 100
16	125	139,7x4,0	250	210	188	22	55	158,1x7,0	M16x40	8	7,03	DFA 125
16	150	168,3x4,5	285	240	212	22	55	183,5x7,0	M20x45	8	9,05	DFA 150
16	200	219,1x6,3	340	295	268	24	62	227,9x6,9	M20x45	12	13,36	DFA 200
16	250	273,0x6,3	405	355	320	26	70	278,7x6,9	M24x50	12	20,3	DFA 250
16	300	323,9x7,1	460	410	378	28	78	329,5x6,9	M24x50	12	25,7	DFA 300

Vorschweißflansch
