Typ DFK

EN 1092-1 TYP 11 PN 16 (DIN 2633)

Für Hydraulikanlagen durch eine O-Ring Dichtung optimiert.
Auch als Blindflansch erhältlich (DFAB Typ 05).

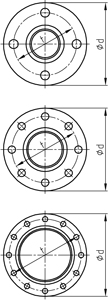

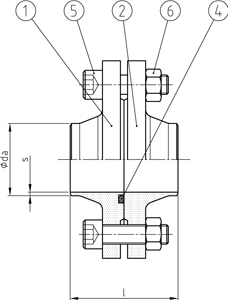

PN	DN	ABMESSUNGEN [mm]				O-Ring	SCHRAUBEN	STK.	GEWICHT	BESTELLCODE	CAD
PN	DN	DIMENSIONS				O-Ring	BOLTS	PCS.	WEIGHT	ORDER CODE	DOWNLOAD
[bar]	[mm]	da x s	b	t	l	Pos. 4	Pos. 5		[kg]	TYP DN-Serie
40	32	42,4x2,6	140	100	84	53,3x5,3	M16x50	4	3,9	DFK 32
40	40	48,3x2,6	150	110	90	56,5x5,3	M16x55	4	4,3	DFK 40
16	50	60,3x2,9	165	125	90	69,2x5,3	M16x55	4	5,7	DFK 50
16	65	76,1x2,9	185	145	90	88,3x5,3	M16x55	8 (4)	6,9	DFK 65
16	80	88,9x3,2	200	160	100	110,5x5,3	M16x60	8	8,8	DFK 80
16	100	114,3x3,6	220	180	104	132,7x7,0	M16x60	8	10,2	DFK 100
16	125	139,7x4,0	250	210	110	158,1x7,0	M16x65	8	13,5	DFK 125
16	150	168,3x4,5	285	240	110	183,5x7,0	M20x70	8	17,38	DFK 150
16	200	219,1x6,3	340	295	124	227,9x6,9	M20x70	12	25,6	DFK 200
16	250	273,0x6,3	405	355	140	278,7x6,9	M24x80	12	37,72	DFK 250
16	300	323,9x7,1	460	410	156	329,5x6,9	M24x90	12	48,7	DFK 300

Vorschweiß-Flanschkupplung
