Typ FAR

AVIT

Sehr kompakte Bauweise gegenüber herkömmlichen DIN- / EN-Vorschweißflanschen. Mit O-Ring Dichtung.

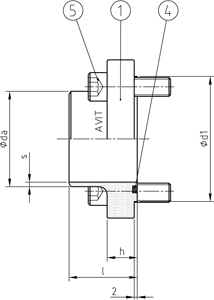

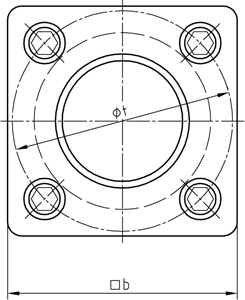

REIHE	DN	ABMESSUNGEN [mm]						O-Ring	SCHRAUBEN	STK.	GEWICHT	BESTELLCODE	CAD
SERIES	DN	DIMENSIONS						O-Ring	BOLTS	PCS.	WEIGHT	ORDER CODE	DOWNLOAD
[bar]	[mm]	da x s	b	t	d1	l	h	Pos. 4	Pos. 5		[kg]	TYP DN-Serie
16	40	48,3x2,6	90	85	68	40	19	49,0x3,0	M12x30	4	1,06	FAR 40
16	50	60,3x2,9	100	96	79	43	19	61,0x3,5	M12x30	4	1,23	FAR 50
16	65	76,1x2,9	120	112	95	45	20	78,0x3,5	M12x35	4	1,74	FAR 65
16	80	88,9x3,2	140	136	113	50	23	90,0x4,0	M16x40	4	2,77	FAR 80
16	100	114,3x3,6	150	162	139	60	26	115,0x4,0	M16x40	4	3,75	FAR 100
16	125	139,7x4,0	190	187	164	70	30	140,0x4,0	M16x45	4	5,71	FAR 125
16	150	168,3x4,5	220	226	197	80	35	168,0x5,0	M20x60	4	8,67	FAR 150

Rücklauf Flanschanschluss
