Typ FGB

Norm, Beschreibung

AVIT ≈ ISO 6164

• Für 2 mm Sicherheits-Flansch-Zentrierung
• Auch mit Messanschluss G 1/4″ lieferbar

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, phosphatiert; NBR	01
Stahl, phosphatiert; FKM	02
Stahl+N, phosphatiert; NBR	11
Stahl+N, phosphatiert; FKM	12
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	44

Dokumentation

PDF Datenblatt

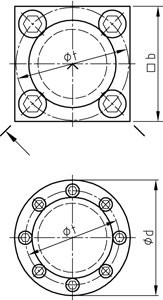

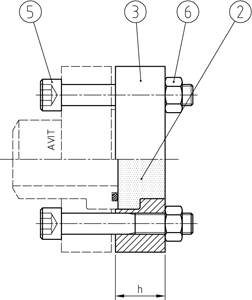

REIHE	DN	ABMESSUNGEN [mm]					SCHRAUBEN	STK.	GEWICHT	BESTELLCODE	CAD
SERIES	DN	DIMENSIONS					BOLTS	PCS.	WEIGHT	ORDER CODE	DOWNLOAD
[bar]	[mm]	b	d	t	d1	h	Pos. 5		[kg]	TYP DN-Serie
0 - PN 64	25	70	-	64	46	19	M12x55	4	1,12	FGB 25-0
0 - PN 64	32	80	-	72	55	24	M12x65	4	1,69	FGB 32-0
0 - PN 64	40	90	-	80	60	29	M16x80	4	2,57	FGB 40-0
0 - PN 64	50	100	-	98	76	38	M16x100	4	3,61	FGB 50-0
0 - PN 64	65	120	-	118	92	48	M20x120	4	6,26	FGB 65-0
0 - PN 64	80	150	-	145	110	48	M24x130	4	10,47	FGB 80-0
0 - PN 64	90	180	-	175	135	58	M30x150	4	19,82	FGB 90-0
0 - PN 64	100	180	-	175	135	58	M30x150	4	19,06	FGB 100-0
0 - PN 64	125	-	245	200	168	68	M24x170	8	28,26	FGB 125-0
0 - PN 64	150	-	300	245	205	78	M30x200	8	51,31	FGB 150-0
2 - PN 160	12	50	-	44	28	19	M10x55	4	0,45	FGB 12-2
2 - PN 160	16	60	-	54	38	19	M10x55	4	0,61	FGB 16-2
2 - PN 160	20	60	-	54	38	19	M10x55	4	0,61	FGB 20-2
2 - PN 160	25	70	-	64	46	19	M12x55	4	0,85	FGB 25-2
2 - PN 160	32	80	-	72	55	24	M12x70	4	1,33	FGB 32-2
2 - PN 160	40	90	-	80	60	29	M16x80	4	2,06	FGB 40-2
2 - PN 160	50	100	-	98	76	38	M16x100	4	3,18	FGB 50-2
2 - PN 160	65	120	-	118	92	48	M20x120	4	5,44	FGB 65-2
2 - PN 160	80	180	-	175	135	58	M30x150	4	12,58	FGB 80-2
2 - PN 160	100	180	-	175	135	58	M30x150	4	16,05	FGB 100-2
2 - PN 160	125	-	245	200	168	68	M24x170	8	25,48	FGB 125-2
2 - PN 160	150	-	300	245	205	78	M30x200	8	45,38	FGB 150-2
2 - PN 160	200	-	355	290	245	85	M36x220	8	67,9	FGB 200-2
3 - PN 250	10	50	-	44	28	19	M10x55	4	0,47	FGB 10-3
3 - PN 250	16	60	-	54	38	19	M10x55	4	0,69	FGB 16-3
3 - PN 250	20	70	-	64	46	19	M12x55	4	0,92	FGB 20-3
3 - PN 250	25	80	-	72	55	24	M12X65	4	1,43	FGB 25-3
3 - PN 250	32	90	-	80	60	29	M16x80	4	2,24	FGB 32-3
3 - PN 250	40	100	-	98	76	38	M16x100	4	3,43	FGB 40-3
3 - PN 250	50	120	-	118	92	48	M20x120	4	6,16	FGB 50-3
3 - PN 250	65	150	-	145	110	48	M24x130	4	9,4	FGB 65-3
3 - PN 250	80	180	-	175	135	58	M30x150	4	17,42	FGB 80-3
3 - PN 250	100	-	245	200	168	68	M24x170	8	28,12	FGB 100-3
3 - PN 250	125	-	300	245	205	78	M30x200	8	52,88	FGB 125-3
3 - PN 250	150	-	355	290	245	85	M36x220	8	79,82	FGB 150-3
3 - PN 250	175	-	450	370	320	105	M36x260	8	138,12	FGB 175-3
3 - PN 250	200	-	490	395	340	116	M42x280	12	198,12	FGB 200-3
3 - PN 250	225	-	530	440	384	126	M42x300	12	247,46	FGB 225-3
3 - PN 250	250	-	580	480	424	136	M42x320	12	286,76	FGB 250-3
4 - PN 315	10	50	-	44	28	19	M10x55	4	0,47	FGB 10-4
4 - PN 315	16	60	-	54	38	19	M10x55	4	0,69	FGB 16-4
4 - PN 315	20	70	-	64	46	19	M12x55	4	0,92	FGB 20-4
4 - PN 315	25	80	-	72	55	24	M12X65	4	1,43	FGB 25-4
4 - PN 315	32	90	-	80	60	29	M16x80	4	2,24	FGB 32-4
4 - PN 315	40	100	-	98	76	38	M16x100	4	3,43	FGB 40-4
4 - PN 315	50	120	-	118	92	48	M20x120	4	6,16	FGB 50-4
4 - PN 315	65	150	-	145	110	48	M24x130	4	9,4	FGB 65-4
4 - PN 315	80	180	-	175	135	58	M30x150	4	17,42	FGB 80-4
4 - PN 315	100	-	245	200	168	68	M24x170	8	28,12	FGB 100-4
4 - PN 315	125	-	300	245	205	78	M30x200	8	52,88	FGB 125-4
4 - PN 315	150	-	355	290	245	85	M36x220	8	79,82	FGB 150-4
4 - PN 315	175	-	450	370	320	105	M36x260	8	138,12	FGB 175-4
4 - PN 315	200	-	490	395	340	116	M42x280	12	198,12	FGB 200-4
4 - PN 315	225	-	530	440	384	126	M42x300	12	247,46	FGB 225-4
4 - PN 315	250	-	580	480	424	136	M42x320	12	286,76	FGB 250-4
5 - PN 420	16	70	-	64	46	22	M12x60	4	1,04	FGB 16-5
5 - PN 420	20	80	-	72	55	26	M12x70	4	1,48	FGB 20-5
5 - PN 420	25	90	-	84	63	32	M16x90	4	2,55	FGB 25-5
5 - PN 420	32	100	-	98	76	38	M16x100	4	3,47	FGB 32-5
5 - PN 420	40	120	-	118	92	48	M20x120	4	6,37	FGB 40-5
5 - PN 420	50	150	-	145	110	48	M24x130	4	10,33	FGB 50-5
5 - PN 420	65	180	-	175	135	58	M30x150	4	18,49	FGB 65-5
5 - PN 420	70	190	-	185	172	64	M30x180	4	21,52	FGB 70-5
5 - PN 420	80	-	245	200	172	68	M24x170	8	28,73	FGB 80-5
5 - PN 420	90	-	300	245	205	78	M30x200	8	47,91	FGB 90-5
5 - PN 420	100	-	320	255	215	78	M30x200	8	60,49	FGB 100-5
5 - PN 420	125	-	390	315	273	86	M36x220	8	101,47	FGB 125-5
5 - PN 420	150	-	450	375	328	110	M36x280	12	158,82	FGB 150-5
5 - PN 420	200	-	570	476	426	140	M42x340	12	332	FGB 200-5
6 - PN 500	16	75	-	67	50	30	M12x80 2,3	4	1,53	FGB 16-6
6 - PN 500	20	90	-	84	63	37	M16x100 2,3	4	2,55	FGB 20-6
6 - PN 500	25	120	-	101	76	47	M20x120 2,3	4	6,04	FGB 25-6
6 - PN 500	32	140	-	125	90	55	M24x140 2,3	4	9,85	FGB 32-6
6 - PN 500	40	150	-	142	110	60	M24x150 2,3	4	12,32	FGB 40-6
6 - PN 500	50	180	-	168	125	68	M30x180 2,3	4	20,18	FGB 50-6
6 - PN 500	65	-	245	188	154	74	M24x180 2,3	8	30,78	FGB 65-6
6 - PN 500	80	-	315	228	182	82	M36x210 2,3	8	61,45	FGB 80-6
6 - PN 500	100	-	360	264	218	98	M36x240 2,3	12	98,67	FGB 100-6
6 - PN 500	125	-	420	330	275	105	M42x260 2,3	12	148,26	FGB 125-6
6 - PN 500	150	-	490	395	340	116	M42x280 2,3	12	206,74	FGB 150-6

STANDARD LIEFERUMFANG
Wir liefern vormontierte Flansche komplett mit Schrauben (ISO 4762) und Muttern (ISO 4032) und O-Ring Dichtungen aus NBR. Bei AVIT Stahl Flanschen sind die Oberflächen der Flanschbunde aus S355J2 (1.0577) metallisch blank, Vierkant- und Rundflansche Ø d ≤ 300 mm sind manganphosphatiert nach DIN EN ISO 9717 – beide Komponenten sind mit einem Korrosionsschutzöl versehen. Die zugehörigen Schrauben (Muttern) liefern wir für Serie 0-5 in der Festigkeitsklasse 8.8 verzinkt, für Serie 6 in Festigkeitsklasse 10.9. Bei AVIT Edelstahl Flanschen (Flanschbunde 1.4571) sind die Oberflächen metallisch blank. Schrauben (Muttern) liefern wir für Serie 0-5 in der Qualität A2-70, für Serie 6 in der Festigkeitsklasse 10.9 mit einer Zinklamellenbeschichtung. Weitere Informationen dazu finden Sie hier: Informationen

SCOPE OF DELIVERY
We supply pre-assembled flanges complete with bolts (ISO 4762) and nuts (ISO 4032) and O-ring sealings made of NBR. At AVIT steel flanges the surfaces of the flange heads made of S355J2 (1.0577) are metallic bright, square and round flanges Ø d ≤ 300 mm are manganese phosphatised acc. DIN EN ISO 9717. Both components are coated with an oil film to protect against corrosion. The bolts (nuts) for series 0-5 are delivered in property class 8.8 (8) galvanised, for series 6 in property class 10.9 (10). All AVIT stainless steel flanges ( flange heads made of AISI 316Ti) surfaces are metallic bright. We supply bolts (nuts) for series 0-5 in property class A2-70 (A2), for series 6 in property class 10.9 (10) with a zinc flake coating. Further information can be found here: Informationen
