Typ FKB

Norm, Beschreibung

AVIT ≈ ISO 6164

• Für 2 mm Sicherheits-Flansch-Zentrierung
• Auch mit Messanschluss G 1/4″ lieferbar

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, phosphatiert; NBR	01
Stahl, phosphatiert; FKM	02
Stahl+N, phosphatiert; NBR	11
Stahl+N, phosphatiert; FKM	12
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	44

Dokumentation

PDF Datenblatt

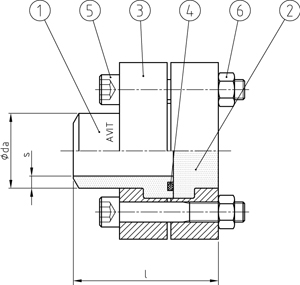

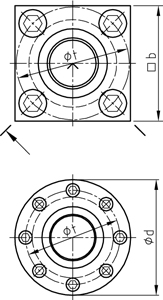

REIHE	DN	ABMESSUNGEN [mm]					O-RING	SCHRAUBEN	STK.	GEWICHT	MATERIAL	VERFÜGBAR	BESTELLCODE	CAD
SERIES	DN	DIMENSIONS					O-RING	BOLTS	PCS.	WEIGHT	MATERIAL	VERFÜGBAR	ORDER CODE	DOWNLOAD
[bar]	[mm]	da x s	b	d	t	l	Pos. 4	Pos. 5		[kg]			TYP DN-Serie
0 - PN 64	25	33,7 x 2,6	70	-	64	73	28,0x2,62	M12x40	4	1,54	1.4571		FKB025-001-41
0 - PN 64	32	42,4 x 2,6	80	-	72	86	43,0x3,00	M12x45	4	2,28	S355J2+N		FKB032-001-11
0 - PN 64	32	42,4 x 2,6	80	-	72	86	43,0x3,00	M12x45	4	2,30	1.4571		FKB032-001-41
0 - PN 64	40	48,3 x 2,6	90	-	80	95	47,2x3,53	M16x55	4	3,44	S355J2+N		FKB040-001-11
0 - PN 64	40	48,3 x 2,6	90	-	80	95	47,2x3,53	M16x55	4	3,48	1.4571		FKB040-001-41
0 - PN 64	50	60,3 x 2,9	100	-	98	116	56,7x3,53	M16x60	4	5,07	S355J2+N		FKB050-001-11
0 - PN 64	50	60,3 x 2,9	100	-	98	116	56,7x3,53	M16x60	4	5,12	1.4571		FKB050-001-41
0 - PN 64	50	60,3 x 4,5	100	-	98	116	56,7x3,53	M16x60	4	5,09	S355J2+N		FKB050-002-11
0 - PN 64	50	60,3 x 4,5	100	-	98	116	56,7x3,53	M16x60	4	5,15	1.4571		FKB050-002-41
0 - PN 64	50	60,3 x 3,9	100	-	98	116	56,7x3,53	M16x60	4	5,08	S355J2+N		FKB050-003-11
0 - PN 64	50	60,3 x 3,6	100	-	98	116	56,7x3,53	M16x60	4	5,08	S355J2+N		FKB050-004-11
0 - PN 64	50	48,3 x 2,77	100	-	98	116	56,7x3,53	M16x60	4	5,26	1.4571		FKB050-006-41
0 - PN 64	65	76,1 x 2,9	120	-	118	144	75,5x3,53	M20x75	4	8,63	S355J2+N		FKB065-001-11
0 - PN 64	65	76,1 x 2,9	120	-	118	144	75,5x3,53	M20x75	4	8,72	1.4571		FKB065-001-41
0 - PN 64	65	76,1 x 3,6	120	-	118	144	75,5x3,53	M20x75	4	8,73	S355J2+N		FKB065-002-11
0 - PN 64	80	88,9 x 3,2	150	-	145	155	85,1x5,30	M24x80	4	14,63	S355J2+N		FKB080-001-11
0 - PN 64	80	88,9 x 3,2	150	-	145	155	85,1x5,30	M24x80	4	14,79	1.4571		FKB080-001-41
0 - PN 64	100	114,3 x 3,6	180	-	175	191	106,0x5,33	M30x100	4	25,38	S355J2+N		FKB100-001-11
0 - PN 64	100	114,3 x 3,6	180	-	175	191	106,0x5,33	M30x100	4	25,67	1.4571		FKB100-001-41
0 - PN 64	100	114,3 x 7,1	180	-	175	191	106,0x5,33	M30x100	4	25,62	S355J2+N		FKB100-002-11
0 - PN 64	100	114,3 x 5,6	180	-	175	191	106,0x5,33	M30x100	4	25,38	S355J2+N		FKB100-008-11
0 - PN 64	125	139,7 x 8,0	-	245	200	216	132,0x6,99	M24x100	8	39,28	S355J2+N		FKB125-001-11
0 - PN 64	125	139,7 x 10,0	-	245	200	216	132,0x6,99	M24x100	8	40,14	S355J2+N		FKB125-002-11
0 - PN 64	125	139,7 x 10,0	-	245	200	216	132,0x6,99	M24x100	8	40,61	1.4571		FKB125-002-41
0 - PN 64	125	139,7 x 4,5	-	245	200	216	132,0x6,99	M24x100	8	39,40	S355J2+N		FKB125-004-11
0 - PN 64	150	168,3 x 10,0	-	300	245	266	157,5x6,99	M30x120	8	70,34	S355J2+N		FKB150-001-11
0 - PN 64	150	168,3 x 10,0	-	300	245	266	157,5x6,99	M30x120	8	71,14	1.4571		FKB150-001-41
2 - PN 160	16	20,0 x 2,5	60	-	54	67	20,3x2,40	M10x35	4	1,11	S355J2+N		FKB016-201-11
2 - PN 160	16	20,0 x 2,5	60	-	54	67	20,3x2,40	M10x35	4	1,12	1.4571		FKB016-201-41
2 - PN 160	20	25,0 x 2,5	60	-	54	67	25,3x2,40	M10x35	4	1,12	1.4571		FKB020-201-41
2 - PN 160	25	30,0 x 3,0	70	-	64	73	28,0x2,62	M12x40	4	1,52	S355J2+N		FKB025-201-11
2 - PN 160	25	30,0 x 3,0	70	-	64	73	28,0x2,62	M12x40	4	1,54	1.4571		FKB025-201-41
2 - PN 160	32	38,0 x 4,0	80	-	72	86	34,5x3,53	M12x45	4	2,43	S355J2+N		FKB032-201-11
2 - PN 160	32	38,0 x 4,0	80	-	72	86	34,5x3,53	M12x45	4	2,46	1.4571		FKB032-201-41
2 - PN 160	32	38,0 x 5,0	80	-	72	86	34,5x3,53	M12x45	4	2,43	S355J2+N		FKB032-202-11
2 - PN 160	32	38,0 x 5,0	80	-	72	86	34,5x3,53	M12x45	4	2,46	1.4571		FKB032-202-41
2 - PN 160	40	48,3 x 4,0	90	-	80	95	46,2x3,53	M16x55	4	3,50	S355J2+N		FKB040-201-11
2 - PN 160	40	48,3 x 4,0	90	-	80	95	46,2x3,53	M16x55	4	3,54	1.4571		FKB040-201-41
2 - PN 160	40	48,3 x 5,0	90	-	80	95	46,2x3,53	M16x55	4	3,56	S355J2+N		FKB040-202-11
2 - PN 160	40	48,3 x 5,0	90	-	80	95	46,2x3,53	M16x55	4	3,60	1.4571		FKB040-202-41
2 - PN 160	40	48,3 x 4,5	90	-	80	95	46,2x3,53	M16x55	4	3,53	S355J2+N		FKB040-207-11
2 - PN 160	50	60,3 x 5,0	100	-	98	116	53,0x5,33	M16x60	4	5,29	S355J2+N		FKB050-201-11
2 - PN 160	50	60,3 x 5,0	100	-	98	116	53,0x5,33	M16x60	4	5,35	1.4571		FKB050-201-41
2 - PN 160	50	60,3 x 6,3	100	-	98	116	53,0x5,33	M16x60	4	5,29	S355J2+N		FKB050-202-11
2 - PN 160	50	60,3 x 6,3	100	-	98	116	53,0x5,33	M16x60	4	5,35	1.4571		FKB050-202-41
2 - PN 160	50	60,3 x 5,6	100	-	98	116	53,0x5,33	M16x60	4	5,28	S355J2+N		FKB050-203-11
2 - PN 160	65	76,1 x 6,3	120	-	118	144	69,0x5,33	M20x75	4	9,22	S355J2+N		FKB065-201-11
2 - PN 160	65	76,1 x 6,3	120	-	118	144	69,0x5,33	M20x75	4	9,32	1.4571		FKB065-201-41
2 - PN 160	65	76,1 x 7,1	120	-	118	144	69,0x5,33	M20x75	4	9,22	S355J2+N		FKB065-202-11
2 - PN 160	65	76,1 x 8,0	120	-	118	144	69,0x5,33	M20x75	4	9,36	S355J2+N		FKB065-203-11
2 - PN 160	80	101,6 x 8,8	180	-	175	191	92,5x5,33	M30x100	4	26,79	S355J2+N		FKB080-201-11
2 - PN 160	80	101,6 x 8,8	180	-	175	191	92,5x5,33	M30x100	4	27,11	1.4571		FKB080-201-41
2 - PN 160	80	101,6 x 10,0	180	-	175	191	92,5x5,33	M30x100	4	27,11	S355J2+N		FKB080-202-11
2 - PN 160	80	101,6 x 10,0	180	-	175	191	92,5x5,33	M30x100	4	27,43	1.4571		FKB080-202-41
2 - PN 160	100	114,3 x 10,0	180	-	175	191	106,0x5,33	M30x100	4	26,42	S355J2+N		FKB100-201-11
2 - PN 160	100	114,3 x 10,0	180	-	175	191	106,0x5,33	M30x100	4	26,73	1.4571		FKB100-201-41
2 - PN 160	100	114,3 x 11,0	180	-	175	191	106,0x5,33	M30x100	4	27,03	1.4571		FKB100-202-41
2 - PN 160	100	114,3 x 8,8	180	-	175	191	106,0x5,33	M30x100	4	26,70	1.4571		FKB100-206-41
2 - PN 160	125	152,4 x 12,5	-	245	200	216	132,0x6,99	M24x100	8	41,07	S355J2+N		FKB125-201-11
2 - PN 160	125	152,4 x 12,5	-	245	200	216	132,0x6,99	M24x100	8	41,55	1.4571		FKB125-201-41
2 - PN 160	150	177,8 x 17,5	-	300	245	266	157,5x6,99	M30x120	8	74,22	S355J2+N		FKB150-202-11
2 - PN 160	200	193,7 x 17,5	-	355	290	283	196,2x6,99	M36x140	8	111,03	S355J2+N		FKB200-202-11
3 - PN 250	16	21,3 x 2,6	60	-	54	67	22,4x2,62	M10x35	4	1,12	S355J2+N		FKB016-301-11
3 - PN 250	16	21,3 x 2,6	60	-	54	67	22,4x2,62	M10x35	4	1,13	1.4571		FKB016-301-41
3 - PN 250	20	26,9 x 3,6	70	-	64	73	28,0x2,62	M12x40	4	1,52	S355J2+N		FKB020-301-11
3 - PN 250	20	26,9 x 3,6	70	-	64	73	28,0x2,62	M12x40	4	1,54	1.4571		FKB020-301-41
3 - PN 250	25	33,7 x 4,5	80	-	72	86	34,5x3,53	M12x45	4	2,44	S355J2+N		FKB025-301-11
3 - PN 250	25	33,7 x 4,5	80	-	72	86	34,5x3,53	M12x45	4	2,46	1.4571		FKB025-301-41
3 - PN 250	32	42,4 x 5,6	90	-	80	95	38,7x3,53	M16x55	4	3,65	S355J2+N		FKB032-301-11
3 - PN 250	32	42,4 x 5,6	90	-	80	95	38,7x3,53	M16x55	4	3,70	1.4571		FKB032-301-41
3 - PN 250	32	48,3 x 6,3	90	-	80	95	38,7x3,53	M16x55	4	3,77	1.4571		FKB032-302-41
3 - PN 250	32	38,0 x 5,0	90	-	80	95	38,7x3,53	M16x55	4	3,67	S355J2+N		FKB032-305-11
3 - PN 250	32	38,0 x 5,0	90	-	80	95	38,7x3,53	M16x55	4	3,71	1.4571		FKB032-305-41
3 - PN 250	40	60,3 x 8,0	100	-	98	116	53,0x5,33	M16x60	4	5,39	S355J2+N		FKB040-301-11
3 - PN 250	40	60,3 x 8,0	100	-	98	116	53,0x5,33	M16x60	4	5,45	1.4571		FKB040-301-41
3 - PN 250	40	48,3 x 6,3	100	-	98	116	53,0x5,33	M16x60	4	5,43	S355J2+N		FKB040-309-11
3 - PN 250	40	60,3 x 6,3	100	-	98	116	53,0x5,33	M16x60	4	5,35	S355J2+N		FKB040-329-11
3 - PN 250	40	48,3 x 7,1	100	-	98	116	53,0x5,33	M16x60	4	5,48	S355J2+N		FKB040-330-11
3 - PN 250	50	70,0 x 8,8	120	-	118	144	61,5x5,33	M20x75	4	9,63	S355J2+N		FKB050-301-11
3 - PN 250	50	76,1 x 10,0	120	-	118	144	61,5x5,33	M20x75	4	9,72	S355J2+N		FKB050-302-11
3 - PN 250	50	76,1 x 10,0	120	-	118	144	61,5x5,33	M20x75	4	9,83	1.4571		FKB050-302-41
3 - PN 250	50	73,0 x 9,53	120	-	118	144	61,5x5,33	M20x75	4	9,76	1.4571		FKB050-306-41
3 - PN 250	50	60,3 x 8,0	120	-	118	144	61,5x5,33	M20x75	4	9,77	S355J2+N		FKB050-313-11
3 - PN 250	50	50,0 x 6,0	120	-	118	144	61,5x5,33	M20x75	4	9,80	S355J2+N		FKB050-320-11
3 - PN 250	50	60,3 x 8,8	120	-	118	144	61,5x5,33	M20x75	4	9,84	S355J2+N		FKB050-328-11
3 - PN 250	65	88,9 x 11,0	150	-	145	155	75,57x5,33	M24x80	4	15,78	S355J2+N		FKB065-301-11
3 - PN 250	65	88,9 x 11,0	150	-	145	155	75,57x5,33	M24x80	4	15,97	1.4571		FKB065-301-41
3 - PN 250	65	88,9 x 12,5	150	-	145	155	75,57x5,33	M24x80	4	16,02	S355J2+N		FKB065-302-11
3 - PN 250	65	88,9 x 12,5	150	-	145	155	75,57x5,33	M24x80	4	16,21	1.4571		FKB065-302-41
3 - PN 250	65	88,9 x 5,6	150	-	145	155	75,57x5,33	M24x80	4	15,59	1.4571		FKB065-304-41
3 - PN 250	65	88,9 x 8,8	150	-	145	155	75,57x5,33	M24x80	4	15,97	1.4571		FKB065-308-41
3 - PN 250	65	88,9 x 10,0	150	-	145	155	75,57x5,33	M24x80	4	15,86	1.4571		FKB065-309-41
3 - PN 250	65	76,1 x 8,0	150	-	145	155	75,57x5,33	M24x80	4	15,86	1.4571		FKB065-310-41
3 - PN 250	65	76,1 x 7,1	150	-	145	155	75,57x5,33	M24x80	4	15,73	1.4571		FKB065-311-41
3 - PN 250	65	76,1 x 10,0	150	-	145	155	75,57x5,33	M24x80	4	16,02	S355J2+N		FKB065-316-11
3 - PN 250	65	76,1 x 10,0	150	-	145	155	75,57x5,33	M24x80	4	16,21	1.4571		FKB065-316-41
3 - PN 250	65	88,9 x 7,6	150	-	145	155	75,57x5,33	M24x80	4	15,59	S355J2+N		FKB065-322-11
3 - PN 250	65	80,0 x 10,0	150	-	145	155	75,57x5,33	M24x80	4	15,87	S355J2+N		FKB065-323-11
3 - PN 250	80	101,6 x 12,5	180	-	175	191	92,5x5,33	M30x100	4	27,86	S355J2+N		FKB080-301-11
3 - PN 250	80	101,6 x 12,5	180	-	175	191	92,5x5,33	M30x100	4	28,19	1.4571		FKB080-301-41
3 - PN 250	80	101,6 x 14,2	180	-	175	191	92,5x5,33	M30x100	4	28,13	S355J2+N		FKB080-302-11
3 - PN 250	80	114,3 x 12,5	180	-	175	191	92,5x5,33	M30x100	4	28,87	1.4571		FKB080-306-41
3 - PN 250	80	114,3 x 14,2	180	-	175	191	92,5x5,33	M30x100	4	28,41	S355J2+N		FKB080-308-11
3 - PN 250	80	114,3 x 14,2	180	-	175	191	92,5x5,33	M30x100	4	28,76	1.4571		FKB080-308-41
3 - PN 250	80	88,9 x 11,0	180	-	175	191	92,5x5,33	M30x100	4	27,94	S355J2+N		FKB080-311-11
3 - PN 250	80	76,1 x 10,0	180	-	175	191	92,5x5,33	M30x100	4	28,20	S355J2+N		FKB080-317-11
3 - PN 250	100	139,7 x 17,5	-	245	200	216	115,0x6,99	M24x100	8	43,12	S355J2+N		FKB100-301-11
3 - PN 250	100	139,7 x 17,5	-	245	200	216	115,0x6,99	M24x100	8	43,64	1.4571		FKB100-301-41
3 - PN 250	100	139,7 x 20,0	-	245	200	216	115,0x6,99	M24x100	8	43,98	S355J2+N		FKB100-302-11
3 - PN 250	100	139,7 x 20,0	-	245	200	216	115,0x6,99	M24x100	8	44,52	1.4571		FKB100-302-41
3 - PN 250	100	141,3 x 19,0	-	245	200	216	115,0x6,99	M24x100	8	43,54	S355J2+N		FKB100-303-11
3 - PN 250	100	141,3 x 19,0	-	245	200	216	115,0x6,99	M24x100	8	44,08	1.4571		FKB100-303-41
3 - PN 250	100	127,0 x 14,2	-	245	200	216	115,0x6,99	M24x100	8	42,93	S355J2+N		FKB100-309-11
3 - PN 250	100	114,3 x 10,0	-	245	200	216	115,0x6,99	M24x100	8	42,26	S355J2+N		FKB100-311-11
3 - PN 250	100	133,0 x 17,5	-	245	200	216	115,0x6,99	M24x100	8	43,56	S355J2+N		FKB100-314-11
3 - PN 250	100	133,0 x 17,5	-	245	200	216	115,0x6,99	M24x100	8	44,09	1.4571		FKB100-314-41
3 - PN 250	100	114,3 x 8,8	-	245	200	216	115,0x6,99	M24x100	8	42,39	1.4571		FKB100-316-41
3 - PN 250	100	114,3 x 5,4	-	245	200	216	115,0x6,99	M24x100	8	41,44	1.4571		FKB100-317-41
3 - PN 250	100	141,3 x 15,8	-	245	200	216	115,0x6,99	M24x100	8	43,73	1.4571		FKB100-320-41
3 - PN 250	125	168,3 x 20,0	-	300	245	266	147,5x6,99	M30x120	8	76,53	S355J2+N		FKB125-301-11
3 - PN 250	125	168,3 x 20,0	-	300	245	266	147,5x6,99	M30x120	8	77,46	1.4571		FKB125-301-41
3 - PN 250	125	168,3 x 22,0	-	300	245	266	147,5x6,99	M30x120	8	77,63	S355J2+N		FKB125-302-11
3 - PN 250	125	168,3 x 22,0	-	300	245	266	147,5x6,99	M30x120	8	78,58	1.4571		FKB125-302-41
3 - PN 250	125	139,7 x 20,0	-	300	245	266	147,5x6,99	M30x120	8	78,58	S355J2+N		FKB125-308-11
3 - PN 250	125	152,4 x 17,5	-	300	245	266	147,5x6,99	M30x120	8	76,55	S355J2+N		FKB125-312-11
3 - PN 250	150	193,7 x 25,0	-	355	290	283	170,0x6,99	M36x140	8	116,71	S355J2+N		FKB150-301-11
3 - PN 250	150	219,1 x 28,0	-	355	290	283	170,0x6,99	M36x140	8	119,67	S355J2+N		FKB150-303-11
3 - PN 250	175	244,5 x 30,0	-	450	370	323	196,2x6,99	M36x150	8	233,58	S355J2+N		FKB175-301-11
3 - PN 250	200	273,0 x 36,0	-	490	395	351	215,3x6,99	M42x170	12	295,92	S355J2+N		FKB200-301-11
4 - PN 315	10	17,2 x 3,2	50	-	44	60	16,3x2,40	M10x35	4	0,79	S355J2+N		FKB010-403-11
4 - PN 315	10	17,2 x 3,2	50	-	44	60	16,3x2,40	M10x35	4	0,80	1.4571		FKB010-403-41
4 - PN 315	16	26,9 x 4,5	60	-	54	67	22,4x2,62	M10x35	4	1,14	S355J2+N		FKB016-401-11
4 - PN 315	16	26,9 x 4,5	60	-	54	67	22,4x2,62	M10x35	4	1,16	1.4571		FKB016-401-41
4 - PN 315	16	25,0 x 4,0	60	-	54	67	22,4x2,62	M10x35	4	1,16	1.4571		FKB016-403-41
4 - PN 315	20	33,7 x 5,6	70	-	64	73	28,0x2,62	M12x40	4	1,56	S355J2+N		FKB020-401-11
4 - PN 315	20	33,7 x 5,6	70	-	64	73	28,0x2,62	M12x40	4	1,57	1.4571		FKB020-401-41
4 - PN 315	20	25,0 x 4,0	70	-	64	73	28,0x2,62	M12x40	4	1,55	1.4571		FKB020-410-41
4 - PN 315	20	30,0 x 5,0	70	-	64	73	28,0x2,62	M12x40	4	1,57	1.4571		FKB020-411-41
4 - PN 315	25	42,4 x 7,1	80	-	72	86	34,5x3,53	M12x45	4	2,47	S355J2+N		FKB025-401-11
4 - PN 315	25	42,4 x 7,1	80	-	72	86	34,5x3,53	M12x45	4	2,50	1.4571		FKB025-401-41
4 - PN 315	25	38,0 x 6,0	80	-	72	86	34,5x3,53	M12x45	4	2,50	1.4571		FKB025-406-41
4 - PN 315	25	30,0 x 5,0	80	-	72	86	34,5x3,53	M12x45	4	2,49	1.4571		FKB025-410-41
4 - PN 315	32	48,3 x 8,0	90	-	80	95	38,7x3,53	M16x55	4	3,75	S355J2+N		FKB032-401-11
4 - PN 315	32	48,3 x 8,0	90	-	80	95	38,7x3,53	M16x55	4	3,79	1.4571		FKB032-401-41
4 - PN 315	32	48,3 x 8,8	90	-	80	95	38,7x3,53	M16x55	4	3,77	S355J2+N		FKB032-402-11
4 - PN 315	32	42,4 x 6,3	90	-	80	95	38,7x3,53	M16x55	4	3,73	1.4571		FKB032-404-41
4 - PN 315	32	42,4 x 7,1	90	-	80	95	38,7x3,53	M16x55	4	3,72	S355J2+N		FKB032-406-11
4 - PN 315	32	42,4 x 7,1	90	-	80	95	38,7x3,53	M16x55	4	3,77	1.4571		FKB032-406-41
4 - PN 315	32	38,0 x 6,0	90	-	80	95	38,7x3,53	M16x55	4	3,75	1.4571		FKB032-407-41
4 - PN 315	32	42,0 x 3,0	90	-	80	95	38,7x3,53	M16x55	4	3,62	S355J2+N		FKB032-412-11
4 - PN 315	32	48,3 x 7,5	90	-	80	95	38,7x3,53	M16x55	4	3,75	1.4571		FKB032-414-41
4 - PN 315	40	60,3 x 10,0	100	-	98	116	53,0x5,33	M16x60	4	5,54	S355J2+N		FKB040-401-11
4 - PN 315	40	60,3 x 10,0	100	-	98	116	53,0x5,33	M16x60	4	5,61	1.4571		FKB040-401-41
4 - PN 315	40	60,3 x 11,0	100	-	98	116	53,0x5,33	M16x60	4	5,61	S355J2+N		FKB040-402-11
4 - PN 315	40	60,3 x 12,5	100	-	98	116	53,0x5,33	M16x60	4	5,70	S355J2+N		FKB040-403-11
4 - PN 315	40	48,3 x 8,0	100	-	98	116	53,0x5,33	M16x60	4	5,55	S355J2+N		FKB040-410-11
4 - PN 315	40	48,3 x 8,0	100	-	98	116	53,0x5,33	M16x60	4	5,61	1.4571		FKB040-410-41
4 - PN 315	40	42,4 x 7,1	100	-	98	116	53,0x5,33	M16x60	4	5,56	S355J2+N		FKB040-413-11
4 - PN 315	40	38,0 x 6,0	100	-	98	116	53,0x5,33	M16x60	4	5,61	1.4571		FKB040-414-41
4 - PN 315	40	44,5 x 8,0	100	-	98	116	53,0x5,33	M16x60	4	5,58	S355J2+N		FKB040-415-11
4 - PN 315	50	76,1 x 12,5	120	-	118	144	61,5x5,33	M20x75	4	10,18	S355J2+N		FKB050-401-11
4 - PN 315	50	76,1 x 12,5	120	-	118	144	61,5x5,33	M20x75	4	10,31	1.4571		FKB050-401-41
4 - PN 315	50	76,1 x 14,2	120	-	118	144	61,5x5,33	M20x75	4	10,11	S355J2+N		FKB050-402-11
4 - PN 315	50	73,0 x 14,0	120	-	118	144	61,5x5,33	M20x75	4	10,13	S355J2+N		FKB050-403-11
4 - PN 315	50	73,0 x 14,0	120	-	118	144	61,5x5,33	M20x75	4	10,26	1.4571		FKB050-403-41
4 - PN 315	50	70,0 x 14,2	120	-	118	144	61,5x5,33	M20x75	4	10,18	S355J2+N		FKB050-404-11
4 - PN 315	50	60,3 x 10,0	120	-	118	144	61,5x5,33	M20x75	4	9,96	S355J2+N		FKB050-406-11
4 - PN 315	50	48,3 x 8,0	120	-	118	144	61,5x5,33	M20x75	4	10,12	1.4571		FKB050-409-41
4 - PN 315	50	76,1 x 16,0	120	-	118	144	61,5x5,33	M20x75	4	10,28	S355J2+N		FKB050-412-11
4 - PN 315	50	65,0 x 10,0	120	-	118	144	61,5x5,33	M20x75	4	9,88	S355J2+N		FKB050-416-11
4 - PN 315	65	88,9 x 14,2	150	-	145	155	75,57x5,33	M24x80	4	16,29	S355J2+N		FKB065-401-11
4 - PN 315	65	88,9 x 14,2	150	-	145	155	75,57x5,33	M24x80	4	16,48	1.4571		FKB065-401-41
4 - PN 315	65	88,9 x 15,2	150	-	145	155	75,57x5,33	M24x80	4	16,43	S355J2+N		FKB065-402-11
4 - PN 315	65	88,9 x 16,0	150	-	145	155	75,57x5,33	M24x80	4	16,73	1.4571		FKB065-403-41
4 - PN 315	65	88,9 x 17,5	150	-	145	155	75,57x5,33	M24x80	4	16,74	S355J2+N		FKB065-404-11
4 - PN 315	65	88,9 x 17,5	150	-	145	155	75,57x5,33	M24x80	4	16,94	1.4571		FKB065-404-41
4 - PN 315	65	76,1 x 12,5	150	-	145	155	75,57x5,33	M24x80	4	16,31	S355J2+N		FKB065-405-11
4 - PN 315	65	76,1 x 12,5	150	-	145	155	75,57x5,33	M24x80	4	16,50	1.4571		FKB065-405-41
4 - PN 315	65	60,3 x 10,0	150	-	145	155	75,57x5,33	M24x80	4	16,50	1.4571		FKB065-408-41
4 - PN 315	65	48,3 x 8,0	150	-	145	155	75,57x5,33	M24x80	4	16,50	1.4571		FKB065-409-41
4 - PN 315	80	114,3 x 17,5	180	-	175	191	92,5x5,33	M30x100	4	28,45	S355J2+N		FKB080-401-11
4 - PN 315	80	114,3 x 17,5	180	-	175	191	92,5x5,33	M30x100	4	28,80	1.4571		FKB080-401-41
4 - PN 315	80	114,3 x 20,0	180	-	175	191	92,5x5,33	M30x100	4	29,04	S355J2+N		FKB080-402-11
4 - PN 315	80	114,3 x 20,0	180	-	175	191	92,5x5,33	M30x100	4	29,40	1.4571		FKB080-402-41
4 - PN 315	80	101,6 x 16,0	180	-	175	191	92,5x5,33	M30x100	4	28,50	S355J2+N		FKB080-405-11
4 - PN 315	80	88,9 x 14,2	180	-	175	191	92,5x5,33	M30x100	4	28,48	S355J2+N		FKB080-412-11
4 - PN 315	80	88,9 x 14,2	180	-	175	191	92,5x5,33	M30x100	4	28,83	1.4571		FKB080-412-41
4 - PN 315	80	76,1 x 12,5	180	-	175	191	92,5x5,33	M30x100	4	28,38	S355J2+N		FKB080-414-11
4 - PN 315	80	76,1 x 12,5	180	-	175	191	92,5x5,33	M30x100	4	28,73	1.4571		FKB080-414-41
4 - PN 315	80	60,3 x 10,0	180	-	175	191	92,5x5,33	M30x100	4	28,94	1.4571		FKB080-416-41
4 - PN 315	100	139,7 x 22,2	-	245	200	216	115,0x6,99	M24x100	8	44,71	S355J2+N		FKB100-401-11
4 - PN 315	100	139,7 x 22,2	-	245	200	216	115,0x6,99	M24x100	8	45,27	1.4571		FKB100-401-41
4 - PN 315	100	139,7 x 25,0	-	245	200	216	115,0x6,99	M24x100	8	45,55	S355J2+N		FKB100-402-11
4 - PN 315	100	139,7 x 25,0	-	245	200	216	115,0x6,99	M24x100	8	46,12	1.4571		FKB100-402-41
4 - PN 315	100	139,7 x 28,0	-	245	200	216	115,0x6,99	M24x100	8	46,38	S355J2+N		FKB100-403-11
4 - PN 315	100	152,4 x 25,0	-	245	200	216	115,0x6,99	M24x100	8	45,96	S355J2+N		FKB100-409-11
4 - PN 315	100	152,4 x 28,0	-	245	200	216	115,0x6,99	M24x100	8	46,03	S355J2+N		FKB100-410-11
4 - PN 315	100	152,4 x 30,0	-	245	200	216	115,0x6,99	M24x100	8	46,62	S355J2+N		FKB100-411-11
4 - PN 315	100	114,3 x 20,0	-	245	200	216	115,0x6,99	M24x100	8	45,34	S355J2+N		FKB100-414-11
4 - PN 315	100	114,3 x 20,0	-	245	200	216	115,0x6,99	M24x100	8	45,90	1.4571		FKB100-414-41
4 - PN 315	100	114,3 x 17,5	-	245	200	216	115,0x6,99	M24x100	8	44,76	S355J2+N		FKB100-415-11
4 - PN 315	100	139,7 x 17,5	-	245	200	216	115,0x6,99	M24x100	8	44,29	S355J2+N		FKB100-425-11
4 - PN 315	125	177,8 x 30,0	-	300	245	266	147,5x6,99	M30x120	8	81,28	S355J2+N		FKB125-401-11
4 - PN 315	125	177,8 x 30,0	-	300	245	266	147,5x6,99	M30x120	8	82,31	1.4571		FKB125-401-41
4 - PN 315	125	168,3 x 30,0	-	300	245	266	147,5x6,99	M30x120	8	81,62	S355J2+N		FKB125-404-11
4 - PN 315	125	168,3 x 30,0	-	300	245	266	147,5x6,99	M30x120	8	82,65	1.4571		FKB125-404-41
4 - PN 315	125	168,3 x 28,0	-	300	245	266	147,5x6,99	M30x120	8	80,71	S355J2+N		FKB125-405-11
4 - PN 315	125	139,7 x 25,0	-	300	245	266	147,5x6,99	M30x120	8	80,68	S355J2+N		FKB125-413-11
4 - PN 315	125	114,3 x 17,5	-	300	245	266	147,5x6,99	M30x120	8	79,37	S355J2+N		FKB125-415-11
4 - PN 315	125	139,7 x 22,2	-	300	245	266	147,5x6,99	M30x120	8	79,70	S355J2+N		FKB125-419-11
4 - PN 315	125	168,3 x 25,0	-	300	245	266	147,5x6,99	M30x120	8	79,24	S355J2+N		FKB125-421-11
4 - PN 315	125	165,1 x 25,4	-	300	245	266	147,5x6,99	M30x120	8	79,63	S355J2+N		FKB125-424-11
4 - PN 315	150	219,1 x 36,0	-	355	290	283	170,0x6,99	M36x140	8	121,33	S355J2+N		FKB150-401-11
4 - PN 315	150	219,1 x 38,0	-	355	290	283	170,0x6,99	M36x140	8	122,68	S355J2+N		FKB150-402-11
4 - PN 315	150	193,7 x 36,0	-	355	290	283	170,0x6,99	M36x140	8	122,76	S355J2+N		FKB150-405-11
4 - PN 315	150	193,7 x 30,0	-	355	290	283	170,0x6,99	M36x140	8	119,59	S355J2+N		FKB150-407-11
4 - PN 315	150	177,8 x 30,0	-	355	290	283	170,0x6,99	M36x140	8	119,59	S355J2+N		FKB150-408-11
4 - PN 315	150	139,7 x 22,2	-	355	290	283	170,0x6,99	M36x140	8	119,70	S355J2+N		FKB150-410-11
4 - PN 315	150	159,0 x 30,0	-	355	290	283	170,0x6,99	M36x140	8	121,54	S355J2+N		FKB150-412-11
4 - PN 315	175	244,5 x 40,0	-	450	370	323	196,2x6,99	M36x150	8	242,38	S355J2+N		FKB175-401-11
4 - PN 315	175	244,5 x 36,0	-	450	370	323	196,2x6,99	M36x150	8	240,02	S355J2+N		FKB175-402-11
4 - PN 315	200	273,0 x 45,0	-	490	395	351	215,3x6,99	M42x170	12	305,26	S355J2+N		FKB200-401-11
4 - PN 315	225	323,9 x 50,0	-	530	440	379	253,4x6,99	M42x180	12	374,75	S355J2+N		FKB225-401-11
4 - PN 315	225	298,5 x 45,0	-	530	440	379	253,4x6,99	M42x180	12	374,55	S355J2+N		FKB225-402-11
4 - PN 315	225	323,9 x 40,0	-	530	440	379	253,4x6,99	M42x180	12	369,41	S355J2+N		FKB225-403-11
4 - PN 315	250	355,6 x 55,0	-	580	480	407	278,77x6,99	M42x190	12	483,29	S355J2+N		FKB250-401-11
5 - PN 420	25	42,4 x 8,8	90	-	84	95	34,5x3,53	M16x55	4	3,98	S355J2+N		FKB025-501-11
5 - PN 420	32	48,3 x 8,8	100	-	98	116	37,7x3,53	M16x60	4	5,65	S355J2+N		FKB032-501-11
5 - PN 420	32	48,3 x 8,8	100	-	98	116	37,7x3,53	M16x60	4	5,72	1.4571		FKB032-501-41
5 - PN 420	32	48,3 x 10,0	100	-	98	116	37,7x3,53	M16x60	4	5,71	S355J2+N		FKB032-502-11
5 - PN 420	40	60,3 x 11,0	120	-	118	144	50,17x5,33	M20x75	4	10,18	S355J2+N		FKB040-501-11
5 - PN 420	40	60,3 x 11,0	120	-	118	144	50,17x5,33	M20x75	4	10,29	1.4571		FKB040-501-41
5 - PN 420	40	60,3 x 12,5	120	-	118	144	50,17x5,33	M20x75	4	10,25	S355J2+N		FKB040-502-11
5 - PN 420	40	60,3 x 10,0	120	-	118	144	50,17x5,33	M20x75	4	10,15	S355J2+N		FKB040-504-11
5 - PN 420	40	60,3 x 10,0	120	-	118	144	50,17x5,33	M20x75	4	10,27	1.4571		FKB040-504-41
5 - PN 420	50	76,1 x 14,2	150	-	145	155	56,52x5,33	M24x80	4	16,75	S355J2+N		FKB050-501-11
5 - PN 420	50	76,1 x 14,2	150	-	145	155	56,52x5,33	M24x80	4	16,94	1.4571		FKB050-501-41
5 - PN 420	50	76,1 x 12,5	150	-	145	155	56,52x5,33	M24x80	4	16,72	S355J2+N		FKB050-503-11
5 - PN 420	50	76,1 x 12,5	150	-	145	155	56,52x5,33	M24x80	4	16,91	1.4571		FKB050-503-41
5 - PN 420	50	60,3 x 11,0	150	-	145	155	56,52x5,33	M24x80	4	16,61	S355J2+N		FKB050-505-11
5 - PN 420	50	73,0 x 9,5	150	-	145	155	56,52x5,33	M24x80	4	16,54	S355J2+N		FKB050-508-11
5 - PN 420	50	76,1 x 10,0	150	-	145	155	56,52x5,33	M24x80	4	16,62	S355J2+N		FKB050-510-11
5 - PN 420	65	101,6 x 20,0	180	-	175	191	75,57x5,33	M30x100	4	29,22	S355J2+N		FKB065-501-11
5 - PN 420	65	101,6 x 20,0	180	-	175	191	75,57x5,33	M30x100	4	29,58	1.4571		FKB065-501-41
5 - PN 420	65	88,9 x 15,2	180	-	175	191	75,57x5,33	M30x100	4	28,94	1.4571		FKB065-504-41
5 - PN 420	65	76,1 x 14,2	180	-	175	191	75,57x5,33	M30x100	4	28,71	S355J2+N		FKB065-505-11
5 - PN 420	65	76,1 x 10,0	180	-	175	191	75,57x5,33	M30x100	4	28,07	S355J2+N		FKB065-509-11
5 - PN 420	80	133,0 x 25,0	-	245	200	216	92,5x5,33	M24x100	8	46,20	S355J2+N		FKB080-501-11
5 - PN 420	80	133,0 x 25,0	-	245	200	216	92,5x5,33	M24x100	8	46,77	1.4571		FKB080-501-41
5 - PN 420	80	139,7 x 28,0	-	245	200	216	92,5x5,33	M24x100	8	47,13	S355J2+N		FKB080-502-11
5 - PN 420	80	139,7 x 28,0	-	245	200	216	92,5x5,33	M24x100	8	47,72	1.4571		FKB080-502-41
5 - PN 420	80	114,3 x 20,0	-	245	200	216	92,5x5,33	M24x100	8	45,66	S355J2+N		FKB080-503-11
5 - PN 420	80	114,3 x 20,0	-	245	200	216	92,5x5,33	M24x100	8	46,22	1.4571		FKB080-503-41
5 - PN 420	80	60,3 x 11,0	-	245	200	216	92,5x5,33	M24x100	8	45,47	S355J2+N		FKB080-505-11
5 - PN 420	80	101,6 x 20,0	-	245	200	216	92,5x5,33	M24x100	8	46,24	S355J2+N		FKB080-506-11
5 - PN 420	80	114,3 x 22,2	-	245	200	216	92,5x5,33	M24x100	8	46,49	S355J2+N		FKB080-510-11
5 - PN 420	90	152,4 x 30,0	-	300	245	266	103,0x5,33	M30x120	8	83,53	S355J2+N		FKB090-501-11
5 - PN 420	90	139,7 x 28,0	-	300	245	266	103,0x5,33	M30x120	8	83,16	S355J2+N		FKB090-503-11
5 - PN 420	90	88,9 x 16,0	-	300	245	266	103,0x5,33	M30x120	8	80,93	S355J2+N		FKB090-504-11
5 - PN 420	150	273,0 x 55,0	-	450	375	318	177,17x6,99	M36x160	12	251,40	S355J2+N		FKB150-501-11
5 - PN 420	150	254,0 x 38,1	-	450	375	318	177,17x6,99	M36x160	12	245,92	S355J2+N		FKB150-502-11
6 - PN 500	20	38,0 x 8,8	90	-	84	100	31,34x3,53	M16x60	4	4,43	S355J2+N		FKB020-601-11
6 - PN 500	20	30,0 x 7,0	90	-	84	100	31,34x3,53	M16x60	4	4,40	S355J2+N		FKB020-605-11
6 - PN 500	25	48,3 x 10,0	120	-	101	125	37,69x3,53	M20x75	4	10,12	S355J2+N		FKB025-601-11
6 - PN 500	25	33,4 x 9,09	120	-	101	125	37,69x3,53	M20x75	4	10,29	1.4571		FKB025-605-41
6 - PN 500	40	76,1 x 17,5	150	-	142	163	56,52x5,33	M24x95	4	19,40	S355J2+N		FKB040-601-11
6 - PN 500	40	76,1 x 17,5	150	-	142	163	56,52x5,33	M24x95	4	19,60	1.4571		FKB040-601-41
6 - PN 500	40	76,1 x 14,2	150	-	142	163	56,52x5,33	M24x95	4	19,26	S355J2+N		FKB040-603-11
6 - PN 500	50	88,9 x 20,0	180	-	168	181	62,87x5,33	M30x110	4	31,71	S355J2+N		FKB050-601-11
6 - PN 500	50	88,9 x 20,0	180	-	168	181	62,87x5,33	M30x110	4	32,05	1.4571		FKB050-601-41
6 - PN 500	50	88,9 x 17,5	180	-	168	181	62,87x5,33	M30x110	4	31,66	S355J2+N		FKB050-604-11
6 - PN 500	50	76,1 x 17,5	180	-	168	181	62,87x5,33	M30x110	4	31,74	S355J2+N		FKB050-607-11
6 - PN 500	50	60,3 x 12,5	180	-	168	181	62,87x5,33	M30x110	4	31,94	1.4571		FKB050-609-41
6 - PN 500	65	114,3 x 25,0	-	245	188	207	75,57x5,33	M24x110	8	49,34	S355J2+N		FKB065-601-11
6 - PN 500	150	273,0 x 55,0	-	490	395	351	177,17x6,99	M42x170	12	317,34	S355J2+N		FKB150-601-11
6 - PN 500	150	219,1 x 50,0	-	490	395	351	177,17x6,99	M42x170	12	318,16	S355J2+N		FKB150-607-11
6 - PN 500	150	245,0 x 50,0	-	490	395	351	177,17x6,99	M42x170	12	316,69	S355J2+N		FKB150-611-11
6 - PN 500	150	273,0 x 56,0	-	490	395	351	177,17x6,99	M42x170	12	318,21	S355J2+N		FKB150-612-11

STANDARD LIEFERUMFANG
Wir liefern vormontierte Flansche komplett mit Schrauben (ISO 4762) und Muttern (ISO 4032) und O-Ring Dichtungen aus NBR. Bei AVIT Stahl Flanschen sind die Oberflächen der Flanschbunde aus S355J2 (1.0577) metallisch blank, Vierkant- und Rundflansche Ø d ≤ 300 mm sind manganphosphatiert nach DIN EN ISO 9717 – beide Komponenten sind mit einem Korrosionsschutzöl versehen. Die zugehörigen Schrauben (Muttern) liefern wir für Serie 0-5 in der Festigkeitsklasse 8.8 verzinkt, für Serie 6 in Festigkeitsklasse 10.9. Bei AVIT Edelstahl Flanschen (Flanschbunde 1.4571) sind die Oberflächen metallisch blank. Schrauben (Muttern) liefern wir für Serie 0-5 in der Qualität A2-70, für Serie 6 in der Festigkeitsklasse 10.9 mit einer Zinklamellenbeschichtung. Weitere Informationen dazu finden Sie hier: Informationen

SCOPE OF DELIVERY
We supply pre-assembled flanges complete with bolts (ISO 4762) and nuts (ISO 4032) and O-ring sealings made of NBR. At AVIT steel flanges the surfaces of the flange heads made of S355J2 (1.0577) are metallic bright, square and round flanges Ø d ≤ 300 mm are manganese phosphatised acc. DIN EN ISO 9717. Both components are coated with an oil film to protect against corrosion. The bolts (nuts) for series 0-5 are delivered in property class 8.8 (8) galvanised, for series 6 in property class 10.9 (10). All AVIT stainless steel flanges ( flange heads made of AISI 316Ti) surfaces are metallic bright. We supply bolts (nuts) for series 0-5 in property class A2-70 (A2), for series 6 in property class 10.9 (10) with a zinc flake coating. Further information can be found here: Informationen

Blind-Flanschkupplung

Typ FKB

Norm, Beschreibung

Werkstoffe, Oberflächen

Dokumentation

Verwandte Produkte:
