Gerade Aufschweissverschraubung

Typ AV

Norm, Beschreibung

AVIT, ISO 8434-1 – WDS
Baureihe / Series: L = Leicht / S = Schwer

Schweißstutzen mit 24° Konusanschluss mit metrischem Gewinde nach ISO 8434-1.

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, Mutter verzinkt; NBR	01
Stahl, Mutter verzinkt; FKM	02
Stahl, Mutter phosphatiert; NBR	04
Stahl, Mutter phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

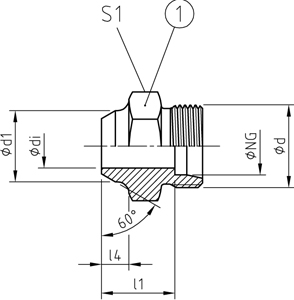

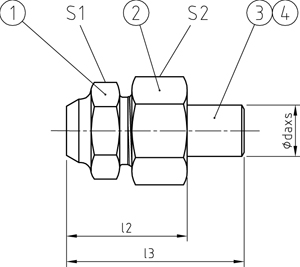

REIHE	PN	NG	ABMESSUNGEN [mm]									GEWICHT	BESTELLCODE		CAD
SERIES	PN	NG	DIMENSIONS									WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d1	d	di	l1	l2	l3	l4	S1	S2	[kg]	Pos. 1	Pos. 1- 4	Pos. 1
L	250	15	19	M22x1,5	12	22	39,5	58,5	10	22	27	0,045	AV 15	AV 15 daxs
L	160	18	22	M26x1,5	15	23,5	41,5	62	10	27	32	0,07	AV 18	AV 18 daxs
L	160	22	27	M30x2,0	19	28,5	46,5	67,5	12	32	36	0,103	AV 22	AV 22 daxs
L	100	28	32	M36x2,0	24	30,5	50	73,5	12	41	41	0,166	AV 28	AV 28 daxs
L	100	35	40	M45x2,0	30	32,5	56,5	83,5	14	46	50	0,244	AV 35	AV 35 daxs
L	100	42	46	M52x2,0	36	35	59,5	86	16	55	60	0,339	AV 42	AV 42 daxs
S	800	10	15	M18x1,5	7	22,5	39,5	56,5	8	19	22	0,043	AV 10	AV 10 daxs
S	630	12	17	M20x1,5	8	24,5	42,5	59	10	22	24	0,058	AV 12	AV 12 daxs
S	630	16	21	M24x1,5	12	26,5	47	68,5	10	27	30	0,087	AV 16	AV 16 daxs
S	420	20	26	M30x2,0	15	29,5	52,5	76	12	32	36	0,137	AV 20	AV 20 daxs
S	420	25	31	M36x2,0	19	32	59	86,5	12	41	46	0,231	AV 25	AV 25 daxs
S	420	30	36	M42x2,0	24	35,5	64	93	14	46	50	0,31	AV 30	AV 30 daxs
S	420	38	44	M52x2,0	30	38	70,5	103	16	55	60	0,456	AV 38	AV 38 daxs
S	420	50	60	M68x2,0	38	52	91,5	120,5	25	70	80	1,13	AV 50	AV 50 daxs
