Typ DEV

AVIT ≈ ISO 8434-1
Baureihe / Series: L = Leicht / S = Schwer

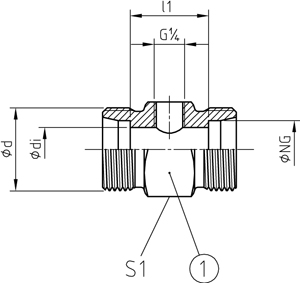

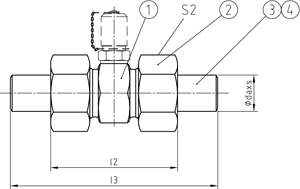

Gerader Stutzen mit G1/4 Innengewinde für Messkupplungen 1 mit 24° Konusanschluss mit metrischem Gewinde nach ISO 8434-1.

REIHE	PN	NG	ABMESSUNGEN [mm]							GEWICHT	BESTELLCODE		CAD
SERIES	PN	NG	DIMENSIONS							WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d	di	l1	l2	l3	S1	S2	[kg]	Pos. 1	Pos. 1-4	Pos. 1
L	250	15	M22x1,5	10	32	67	105	32	27	0,171	DEV 15	DEV 15 daxs
L	160	18	M26x1,5	12	31	69	109	36	32	0,195	DEV 18	DEV 18 daxs
L	160	22	M30x2,0	15	35	72	114	41	36	0,205	DEV 22	DEV 22 daxs
L	100	28	M36x2,0	19	35	74	121	41	41	0,292	DEV 28	DEV 28 daxs
L	100	35	M45x2,0	24	33	82	135	46	50	0,4	DEV 35	DEV 35 daxs
L	100	42	M52x2,0	32	32	81	134	55	60	0,49	DEV 42	DEV 42 daxs
S	630	10	M18x1,5	7	31	66	99	32	22	0,166	DEV 10	DEV 10 daxs
S	630	12	M20x1,5	8	31	67	99	32	24	0,17	DEV 12	DEV 12 daxs
S	630	16	M24x1,5	12	33	74	117	36	30	0,188	DEV 16	DEV 16 daxs
S	420	20	M30x2,0	15	33	81	127	41	36	0,298	DEV 20	DEV 20 daxs
S	420	25	M36x2,0	19	34	88	143	41	46	0,342	DEV 25	DEV 25 daxs
S	420	30	M42x2,0	24	35	92	151	46	50	0,454	DEV 30	DEV 30 daxs
S	420	38	M52x2,0	30	34	99	164	55	60	0,66	DEV 38	DEV 38 daxs
S	420	50	M68x2,0	38	38	117	175	70	80	1,22	DEV 50	DEV 50 daxs

Druckprüf- und Entlüftungsverschraubung
