Doppelnippel mit O-Ring Dichtung

Typ DO

Norm, Beschreibung

AVIT
BAUREIHE: S = Schwer

Einschraubzapfen mit O-Ring Dichtung und mit zylindrischem Whitworth Rohrgewinde nach ISO 1179-2 (Typ DO) oder mit metrischem Gewinde nach ISO 9974-2 (Typ DOM)

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl, phosphatiert; NBR	04
Stahl, phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Optionen, Varianten

Reduzierte Gewindegröße	TYP NG>NG
Metrisches Gewinde (zylindrisch)	TYP M NG

Dokumentation

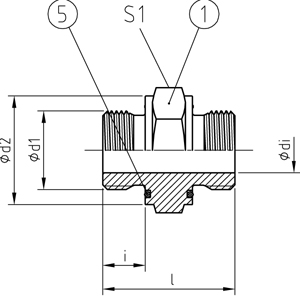

PN	NG		ABMESSUNGEN [mm]					O-RING	GEWICHT	BESTELLCODE	CAD
PN	NG		DIMENSIONS					O-RING	WEIGHT	ORDER CODE	DOWNLOAD
[bar]	[mm]	d1	d2	di	i	l	S1	Pos. 5	[kg]	TYP NG
800	10	G 1/4 A	22	5	12	37,5	22	15,0x2,0	0,056	DO 10
630	12	G 3/8 A	24	8	12	39	24	17,0x1,5	0,076	DO 12
630	16	G 1/2 A	30	12	14	46	30	22,0x2,0	0,128	DO 16
420	20	G 3/4 A	40	15	16	52	41	29,8x2,6	0,262	DO 20
420	25	G 1 A	46	19	18	57	46	34,5x2,6	0,376	DO 25
420	30	G 1 1/4 A	54	24	20	63	55	43,0x3,0	0,61	DO 30
420	38	G 1 1/2 A	60	30	22	68	60	49,0x3,0	0,755	DO 38
420	50	G 2 A	75	40	24	76	75	61,0x3,5	1,26	DO 50
800	8	M14x1,5	22	5	12	36,5	22	15,0x2,0	0,055	DOM 8
800	10	M16x1,5	24	7	12	39	24	17,0x1,5	0,079	DOM 10
630	12	M18x1,5	24	8	12	39	24	18,0x1,5	0,081	DOM 12
630	16	M22x1,5	30	12	14	46	32	22,0x2,0	0,147	DOM 16
420	20	M27x2,0	40	15	16	52	41	29,8x2,6	0,264	DOM 20
420	25	M33x2,0	46	19	18	57	46	34,5x2,6	0,39	DOM 25
420	30	M42x2,0	54	24	20	63	55	43,0x3,0	0,624	DOM 30
420	38	M48x2,0	60	30	22	68	60	49,0x3,0	0,73	DOM 38
420	50	M60x2,0	75	40	24	76	75	61,0x3,5	1,267	DOM 50
