Typ GEL.

AVIT, ISO 8434-1 – SWOSDS
Baureihe / Series: S = Schwer

Einschraubzapfen 1 mit O-Ring Dichtung mit metrischem Gewinde nach ISO 6149-2 oder mit amerikanischem UNF Feingewinde nach ISO 11926-2.

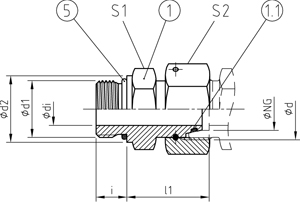

TYPE	PN	NG	ABMESSUNGEN [mm]									GEWICHT	BESTELLCODE	CAD
TYPE	PN	NG	DIMENSIONS									WEIGHT	ORDER CODE	DOWNLOAD
	[bar]	[mm]	d1	d2	d	di	i	l1	S1	S2	Pos. 5	[kg]	Pos. 1+5
metrisch	630	10	M16x1,5	21,8	M18x1,5	6	12	30,5	22	22	13,3x2,2	0,094	GELM 10
metrisch	420	12	M18x1,5	23,8	M20x1,5	8	14	31,5	24	22	15,3x2,2	0,115	GELM 12
metrisch	420	16	M22x1,5	26,8	M24x1,5	11	15	35	27	30	19,3x2,2	0,163	GELM 16
metrisch	315	20	M27x2,0	31,8	M30x2,0	14	18	41,5	32	36	23,6x2,9	0,27	GELM 20
metrisch	315	25	M33x2,0	40,8	M36x2,0	19	19	45	41	46	29,6x2,9	0,482	GELM 25
metrisch	250	30	M42x2,0	49,8	M42x2,0	24	20	48,5	50	50	38,6x2,9	0,667	GELM 30
metrisch	250	38	M48x2,0	54,8	M52x2,0	30	22	51	55	60	44,6x2,9	0,851	GELM 38
metrisch	250	50	M60x2,0	64,8	M68x2,0	40	24	65	70	80	56,6x2,9	1,89	GELM 50
UNF ANSI B1.1	630	10	9⁄16 - 18 UNF	18,9	M18x1,5	6	12	29	19	22	11,89x1,98	0,09	GELA 10
UNF ANSI B1.1	420	12	¾ - 16 UNF	22,9	M20x1,5	8	12	30,5	22	22	16,36x2,20	0,113	GELA 12
UNF ANSI B1.1	420	16	¾ - 16 UNF	23	M24x1,5	11	14	34	27	24	16,36x2,20	0,155	GELA 16
UNF ANSI B1.1	420	16	⅞ - 14 UNF	26	M24x1,5	11	16	34	27	30	19,18x2,46	0,161	GELA 16
UNF ANSI B1.1	315	20	1 1⁄16 - 12 UN	31	M30x2,0	14	19	41	32	36	23,47x2,95	0,268	GELA 20
UNF ANSI B1.1	315	25	1 5⁄16 - 12 UN	40	M36x2,0	19	19	45	41	46	29,74x2,95	0,476	GELA 25
UNF ANSI B1.1	250	30	1 5⁄8 - 12 UN	49	M42x2,0	24	19	48,5	50	50	37,46x3,00	0,653	GELA 30
UNF ANSI B1.1	250	38	1 ⅞ - 12 UN	54	M52x2,0	30	19	51	55	60	43,69x3,00	0,841	GELA 38
UNF ANSI B1.1	250	50	2 ½ - 12 UN	69	M68x2,0	40	22	65	70	80	59,00x3,00	1,922	GELA 50

Gerader einstellbarer Einschraubstutzen mit O-Ring Dichtung
