Gerade Einschweiss Schottverschraubung

Typ GESV

Norm, Beschreibung

AVIT, ISO 8434-1 – WDBHS
Baureihe / Series: L = Leicht / S = Schwer

Beidseitiger 24° Konusanschluss mit metrischem Gewinde nach ISO 8434-1

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, Mutter verzinkt; NBR	01
Stahl, Mutter verzinkt; FKM	02
Stahl, Mutter phosphatiert; NBR	04
Stahl, Mutter phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

Datenblatt GESV

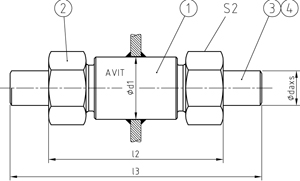

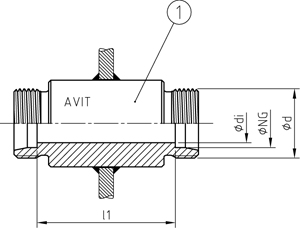

REIHE	PN	NG	ABMESSUNGEN [mm]							GEWICHT	BESTELLCODE		CAD
SERIES	PN	NG	DIMENSIONS							WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d	d1	di	l1	l2	l3	S2	[kg]	Pos. 1	Pos. 1-4	Pos. 1
L	420	15	M22x1,5	28	12	70	105	143	27	0,27	GESV 15	GESV 15 daxs
L	420	18	M26x1,5	32	15	69	107	147	32	0,341	GESV 18	GESV 18 daxs
L	250	22	M30x2,0	36	19	73	110	152	36	0,407	GESV 22	GESV 22 daxs
L	250	28	M36x2,0	40	24	73	112	159	41	0,46	GESV 28	GESV 28 daxs
L	250	35	M45x2,0	50	30	71	120	173	50	0,736	GESV 35	GESV 35 daxs
L	250	42	M52x2,0	60	36	70	119	172	60	1,024	GESV 42	GESV 42 daxs
S	800	10	M18x1,5	25	7	59	94	127	22	0,206	GESV 10	GESV 10 daxs
S	630	12	M20x1,5	28	8	59	95	127	24	0,256	GESV 12	GESV 12 daxs
S	630	16	M24x1,5	35	12	71	112	155	30	0,452	GESV 16	GESV 16 daxs
S	420	20	M30x2,0	38	15	71	119	165	36	0,551	GESV 20	GESV 20 daxs
S	420	25	M36x2,0	45	19	72	126	181	46	0,759	GESV 25	GESV 25 daxs
S	420	30	M42x2,0	50	24	73	130	189	50	0,92	GESV 30	GESV 30 daxs
S	420	38	M52x2,0	60	30	72	137	202	60	1,341	GESV 38	GESV 38 daxs
S	420	50	M68x2,0	80	38	86	165	223	80	2,904	GESV 50	GESV 50 daxs
