Typ DKG
×

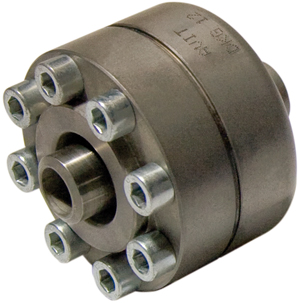

![Full Image]()
AVIT
• Zusätzlich zur herkömmlichen Drehung bei Rohrdrehgelenken ist beim Kugelrohrdrehgelenk eine Winkeländerung der Drehachse um +/- 7,5° möglich
• Vormontierte Lieferung zur Selbstmontage
• Dichtungen sind vor dem Verschweißen auszubauen
| Werkstoff | Bestellcode |
| Vergütungsstahl 1.7225 | DKG NG |
| Edelstahl 1.4571 | EDKG NG |

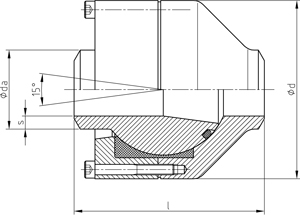

| PN | DN | ABMESSUNGEN [mm] | BESTELLCODE | CAD | ||
|---|---|---|---|---|---|---|
| DIMENSIONS | ORDER CODE | DOWNLOAD | ||||
| [bar] | [mm] | da x s | d | l | TYP DN daxs | |
| 160 | 20 | 25,0 x 3,0 | 88 | 90 | DKG 20 daxs | |
| 160 | 25 | 30,0 x 4,0 | 98 | 108 | DKG 25 daxs | |
| 160 | 32 | 38,0 x 5,0 | 108 | 122 | DKG 32 daxs | |
| 160 | 40 | 48,3 x 5,0 | 138 | 145 | DKG 40 daxs | |
| 160 | 50 | 60,3 x 6,3 | 162 | 180 | DKG 50 daxs | |
| 160 | 65 | 76,1 x 7,1 | 188 | 198 | DKG 65 daxs | |
| 160 | 80 | 101,6 x 8,8 | 238 | 250 | DKG 80 daxs | |
| 160 | 100 | 114,3 x 10,0 | 298 | 300 | DKG 100 daxs | |
| 160 | 125 | 139,7 x 8,0 | 336 | 350 | DKG 125 daxs | |
| 315 | 20 | 30,0 x 5,0 | 88 | 90 | DKG 20 daxs | |
| 315 | 25 | 42,4 x 7,1 | 98 | 108 | DKG 25 daxs | |
| 315 | 32 | 48,3 x 8,0 | 108 | 122 | DKG 32 daxs | |
| 315 | 40 | 60,3 x 10,0 | 138 | 145 | DKG 40 daxs | |
| 315 | 50 | 76,1 x 12,5 | 162 | 180 | DKG 50 daxs | |
| 315 | 65 | 88,9 x 14,2 | 188 | 198 | DKG 65 daxs | |
| 315 | 80 | 114,3 x 20,0 | 238 | 250 | DKG 80 daxs | |
| 315 | 100 | 139,0 x 22,2 | 298 | 300 | DKG 100 daxs | |
| 315 | 125 | 177,8 x 30,0 | 336 | 350 | DKG 125 daxs | |
