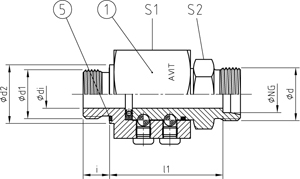

Typ DVG
×
![Full Image]()
AVIT
• Gewindezapfen mit 24° Konus nach ISO 8434-1
mit metrischem Gewinde
• Einschraubzapfen mit U-Ring Dichtung (ED) nach ISO 1179-2 mit zylindrischem Whitworth Rohr-gewinde ISO 228-1
| Werkstoff | Bestellcode |
| Vergütungsstahl 1.7225 | DVG NG |
| Edelstahl 1.4571 | EDVG NG |
| PN | NG | ABMESSUNGEN [mm] | BESTELLCODE | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DIMENSIONS | ORDER CODE | DOWNLOAD | |||||||||
| [bar] | [mm] | d1 | di | d2 | i | d | l1 | S1 | S2 | TYP DN-Serie | |
| 160 | 10 | G 3/8 A | 6 | 21,9 | 12 | M18x1,5 | 59,5 | 46 | 22 | DVG 10 | |
| 160 | 12 | G 3/8 A | 8 | 21,9 | 12 | M20x1,5 | 61,5 | 46 | 24 | DVG 12 | |
| 160 | 16 | G 1/2 A | 12 | 26,9 | 14 | M24x1,5 | 66,5 | 50 | 30 | DVG 16 | |
| 160 | 20 | G 3/4 A | 15 | 31,9 | 16 | M30x2,0 | 68,5 | 50 | 36 | DVG 20 | |
| 160 | 25 | G 1 A | 19 | 39,9 | 18 | M36x2,0 | 77 | 60 | 46 | DVG 25 | |
| 160 | 30 | G 1 1/4 A | 24 | 49,9 | 20 | M42x2,0 | 85,5 | 65 | 50 | DVG 30 | |
| 160 | 38 | G 1 1/2 A | 30 | 54,9 | 22 | M52x2,0 | 91,5 | 70 | 60 | DVG 38 | |
