Typ AFE

ISO 6162-1/2

Mit zylindrischem Withworth Rohrgewinde nach ISO 228-1
Auch als glatte Gegenflanschausführung mit Gewindebohrungen erhältlich. (AFEG)

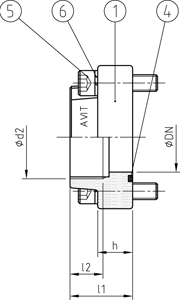

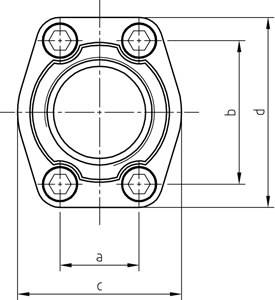

SERIE	PN	DN	ABMESSUNGEN [mm]								O-RING	SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	DIMENSIONS								O-RING	BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	d2	l1	l2	h	a	b	c	d	Pos. 4	Pos. 5	[kg]	TYP DN-Serie
3000	350	13	G 1/2	36	15	16	17,5	38,1	47	57	18,64x3,53	M8x30	0,35	AFE 13-3
3000	350	19	G 3/4	36	18	18	22,2	47,6	49	66	24,99x3,53	M10x35	0,5	AFE 19-3
3000	315	25	G 1	38	20	18	26,2	52,4	53	71	32,92x3,53	M10x35	0,57	AFE 25-3
3000	280	32	G 1 1/4	41	22	21	30,2	58,7	69	80	37,69x3,53	M10x35	0,81	AFE 32-3
3000	210	38	G 1 1/2	44	24	25	35,7	69,9	77	94	47,22x3,53	M12x45	1,23	AFE 38-3
3000	210	51	G 2	45	26	25	42,9	77,8	89	103	56,74x3,53	M12x45	1,33	AFE 51-3
3000	175	64	G 2 1/2	50	30	25	50,8	88,9	101	115	69,44x3,53	M12x45	1,67	AFE 64-3
3000	160	76	G 3	50	30	27	61,9	106,4	124	135	85,32x3,53	M16x50	2,6	AFE 76-3
3000	35	89	G 3 1/2	50	27	27	69,9	120,7	136	152	98,02x3,53	M16x50	3,54	AFE 89-3
3000	35	102	G 4	50	30	27	77,8	130,2	146	162	110,72x3,53	M16x50	3,32	AFE 102-3
3000	35	127	G 5	50	30	28	92,1	152,4	180	184	136,12x3,53	M16x55	3,84	AFE 127-3
6000	420	13	G 1/2	36	15	16	18,2	40,5	47	57	18,64x3,53	M8x30	0,36	AFE 13-6
6000	420	19	G 3/4	36	18	19	23,8	50,8	53	71	24,99x3,53	M10x35	0,62	AFE 19-6
6000	420	25	G 1	44	20	24	27,8	57,2	69	80	32,92x3,53	M12x45	1,02	AFE 25-6
6000	420	32	G 1 1/4	44	22	27	31,8	66,7	77	94	37,69x3,53	M14x50	1,44	AFE 32-6
6000	420	38	G 1 1/2	51	24	30	36,5	79,4	89	106	47,22x3,53	M16x55	2,12	AFE 38-6
6000	420	51	G 2	70	33	37	44,5	96,8	116	135	56,74x3,53	M20x70	4,01	AFE 51-6
6000	315	64	G 2 1/2	75	35	45	58,7	123,8	150	166	69,44x3,53	M24x80	6,75	AFE 64-6
6000	315	76	G 3	90	40	55	71,4	152,4	178	208	85,32x3,53	M30x100	14,86	AFE 76-6

SAE-Flansch mit Withworth Rohrgewinde
