Typ BKS

ISO 6162-1/2

2/2 Wege Kugelhahn zum Absperren eines Druckmittelstroms
in beide Richtungen, Schalthebel gekröpft

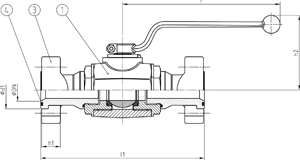

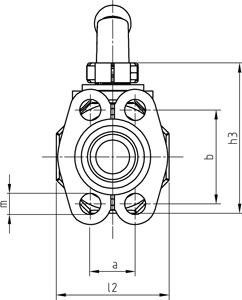

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]									O-RING	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS									O-RING	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	l1	l2	r	h1	h2	h3	a	b	m	Pos. 4	TYP DN-Serie
3000	350	13	½“	167	40	163	13	80	62	17,5	38,1	9	18,64x3,53	BKS 13-3
3000	350	19	¾“	183	49	183	14	92	75	22,2	47,6	11	24,99x3,53	BKS 19-3
3000	315	25	1“	213	58	183	16	95	82	26,2	52,4	11	32,92x3,53	BKS 25-3
3000	280	32	1¼“	200	82	227	14	108	106	30,2	58,7	11,5	37,69x3,53	BKS 32-3
3000	210	38	1½“	250	94	227	16	115	118	35,7	69,9	13,5	47,22x3,53	BKS 38-3
3000	210	51	2“	260	111	227	16	120	134	42,9	77,8	13,5	56,74x3,53	BKS 51-3
6000	420	13	½“	167	40	163	16	80	62	18,2	40,5	9	18,64x3,53	BKS 13-6
6000	420	19	¾“	191	49	183	19	92	75	23,8	50,8	11	24,99x3,53	BKS 19-6
6000	420	25	1“	227	58	183	24	95	82	27,8	57,2	13	32,92x3,53	BKS 25-6
6000	420	32	1¼“	235	82	227	27	108	106	31,8	66,7	13	37,69x3,53	BKS 32-6 M12
6000	420	32	1¼“	235	82	227	27	108	106	31,8	66,7	15	37,69x3,53	BKS 32-6
6000	420	38	1½“	266	94	227	30	115	118	36,5	79,4	17	47,22x3,53	BKS 38-6
6000	420	51	2“	302	111	227	37	120	134	44,5	96,8	21	56,74x3,53	BKS 51-6

Blockkugelhahn mit SAE-Flanschanschluss
