Typ FA

Norm, Beschreibung

AVIT ≈ ISO 6164

• Für 2 mm Sicherheits-Flansch-Zentrierung
• Ausgelegt für schwellende Beanspruchungen
• Leichte Montage durch Losflanschsystem

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, phosphatiert; NBR	01
Stahl, phosphatiert; FKM	02
Stahl+N, phosphatiert; NBR	11
Stahl+N, phosphatiert; FKM	12
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	44

Dokumentation

PDF Datenblatt

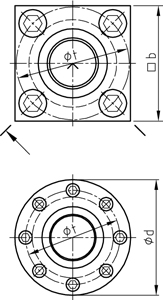

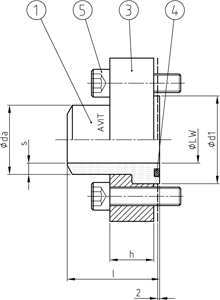

REIHE	DN	ABMESSUNGEN [mm]								O-RING	SCHRAUBEN	STK.	GEWICHT	MATERIAL	VERFÜGBAR	BESTELLCODE	CAD
SERIES	DN	DIMENSIONS								O-RING	BOLTS	PCS.	WEIGHT	MATERIAL	VERFÜGBAR	ORDER CODE	DOWNLOAD
[bar]	[mm]	daxs	LW	b	d	t	d1	l	h	Pos. 4	Pos. 5		[kg]			TYP DN-Serie
0 - PN 64	25	33,7 x 2,6	24	70	-	64	46	56	19	28,0x2,62	M12x40	4	0,9	1.4571		FA025-001-41
0 - PN 64	32	42,4 x 2,6	37	80	-	72	55	64	24	43,0x3,00	M12x45	4	1,22	S355J2+N		FA032-001-11
0 - PN 64	32	42,4 x 2,6	37	80	-	72	55	64	24	43,0x3,00	M12x45	4	1,24	1.4571		FA032-001-41
0 - PN 64	40	48,3 x 2,6	41,5	90	-	80	60	68	29	47,2x3,53	M16x55	4	1,9	S355J2+N		FA040-001-11
0 - PN 64	40	48,3 x 2,6	41,5	90	-	80	60	68	29	47,2x3,53	M16x55	4	1,94	1.4571		FA040-001-41
0 - PN 64	50	60,3 x 2,9	51	100	-	98	76	80	38	56,7x3,53	M16x60	4	2,84	S355J2+N		FA050-001-11
0 - PN 64	50	60,3 x 2,9	51	100	-	98	76	80	38	56,7x3,53	M16x60	4	2,89	1.4571		FA050-001-41
0 - PN 64	50	60,3 x 4,5	51	100	-	98	76	80	38	56,7x3,53	M16x60	4	2,86	S355J2+N		FA050-002-11
0 - PN 64	50	60,3 x 4,5	51	100	-	98	76	80	38	56,7x3,53	M16x60	4	2,92	1.4571		FA050-002-41
0 - PN 64	50	60,3 x 3,9	51	100	-	98	76	80	38	56,7x3,53	M16x60	4	2,85	S355J2+N		FA050-003-11
0 - PN 64	50	60,3 x 3,6	51	100	-	98	76	80	38	56,7x3,53	M16x60	4	2,85	S355J2+N		FA050-004-11
0 - PN 64	50	48,3 x 2,77	51	100	-	98	76	80	38	56,7x3,53	M16x60	4	3,03	1.4571		FA050-006-41
0 - PN 64	65	76,1 x 2,9	70	120	-	118	92	98	48	75,5x3,53	M20x75	4	4,7	S355J2+N		FA065-001-11
0 - PN 64	65	76,1 x 2,9	70	120	-	118	92	98	48	75,5x3,53	M20x75	4	4,79	1.4571		FA065-001-41
0 - PN 64	65	76,1 x 3,6	70	120	-	118	92	98	48	75,5x3,53	M20x75	4	4,8	S355J2+N		FA065-002-11
0 - PN 64	80	88,9 x 3,2	78,5	150	-	145	110	109	48	85,1x5,30	M24x80	4	7,98	S355J2+N		FA080-001-11
0 - PN 64	80	88,9 x 3,2	78,5	150	-	145	110	109	48	85,1x5,30	M24x80	4	8,14	1.4571		FA080-001-41
0 - PN 64	100	114,3 x 3,6	99	180	-	175	135	135	58	106,0x5,33	M30x100	4	14,29	S355J2+N		FA100-001-11
0 - PN 64	100	114,3 x 3,6	99	180	-	175	135	135	58	106,0x5,33	M30x100	4	14,58	1.4571		FA100-001-41
0 - PN 64	100	114,3 x 7,1	99	180	-	175	135	135	58	106,0x5,33	M30x100	4	14,53	S355J2+N		FA100-002-11
0 - PN 64	100	114,3 x 5,6	99	180	-	175	135	135	58	106,0x5,33	M30x100	4	14,29	S355J2+N		FA100-008-11
0 - PN 64	125	139,7 x 8,0	124	-	245	200	168	150	68	132,0x6,99	M24x100	8	22,31	S355J2+N		FA125-001-11
0 - PN 64	125	139,7 x 10,0	124	-	245	200	168	150	68	132,0x6,99	M24x100	8	23,17	S355J2+N		FA125-002-11
0 - PN 64	125	139,7 x 10,0	124	-	245	200	168	150	68	132,0x6,99	M24x100	8	23,64	1.4571		FA125-002-41
0 - PN 64	125	139,7 x 4,5	124	-	245	200	168	150	68	132,0x6,99	M24x100	8	22,43	S355J2+N		FA125-004-11
0 - PN 64	150	168,3 x 10,0	148	-	300	245	205	190	78	157,5x6,99	M30x120	8	40,33	S355J2+N		FA150-001-11
0 - PN 64	150	168,3 x 10,0	148	-	300	245	205	190	78	157,5x6,99	M30x120	8	41,13	1.4571		FA150-001-41
2 - PN 160	16	20,0 x 2,5	15	60	-	54	38	50	19	20,3x2,40	M10x35	4	0,61	S355J2+N		FA016-201-11
2 - PN 160	16	20,0 x 2,5	15	60	-	54	38	50	19	20,3x2,40	M10x35	4	0,62	1.4571		FA016-201-41
2 - PN 160	20	25,0 x 2,5	20	60	-	54	38	50	19	25,3x2,40	M10x35	4	0,62	1.4571		FA020-201-41
2 - PN 160	25	30,0 x 3,0	24	70	-	64	46	56	19	28,0x2,62	M12x40	4	0,88	S355J2+N		FA025-201-11
2 - PN 160	25	30,0 x 3,0	24	70	-	64	46	56	19	28,0x2,62	M12x40	4	0,9	1.4571		FA025-201-41
2 - PN 160	32	38,0 x 4,0	28,5	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,37	S355J2+N		FA032-201-11
2 - PN 160	32	38,0 x 4,0	28,5	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,4	1.4571		FA032-201-41
2 - PN 160	32	38,0 x 5,0	28,5	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,37	S355J2+N		FA032-202-11
2 - PN 160	32	38,0 x 5,0	28,5	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,4	1.4571		FA032-202-41
2 - PN 160	40	48,3 x 4,0	40	90	-	80	60	68	29	46,2x3,53	M16x55	4	1,96	S355J2+N		FA040-201-11
2 - PN 160	40	48,3 x 4,0	40	90	-	80	60	68	29	46,2x3,53	M16x55	4	2	1.4571		FA040-201-41
2 - PN 160	40	48,3 x 5,0	40	90	-	80	60	68	29	46,2x3,53	M16x55	4	2,02	S355J2+N		FA040-202-11
2 - PN 160	40	48,3 x 5,0	40	90	-	80	60	68	29	46,2x3,53	M16x55	4	2,06	1.4571		FA040-202-41
2 - PN 160	40	48,3 x 4,5	40	90	-	80	60	68	29	46,2x3,53	M16x55	4	1,99	S355J2+N		FA040-207-11
2 - PN 160	50	60,3 x 5,0	46	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,06	S355J2+N		FA050-201-11
2 - PN 160	50	60,3 x 5,0	46	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,12	1.4571		FA050-201-41
2 - PN 160	50	60,3 x 6,3	46	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,06	S355J2+N		FA050-202-11
2 - PN 160	50	60,3 x 6,3	46	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,12	1.4571		FA050-202-41
2 - PN 160	50	60,3 x 5,6	46	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,05	S355J2+N		FA050-203-11
2 - PN 160	65	76,1 x 6,3	62	120	-	118	92	98	48	69,0x5,33	M20x75	4	5,29	S355J2+N		FA065-201-11
2 - PN 160	65	76,1 x 6,3	62	120	-	118	92	98	48	69,0x5,33	M20x75	4	5,39	1.4571		FA065-201-41
2 - PN 160	65	76,1 x 7,1	62	120	-	118	92	98	48	69,0x5,33	M20x75	4	5,29	S355J2+N		FA065-202-11
2 - PN 160	65	76,1 x 8,0	62	120	-	118	92	98	48	69,0x5,33	M20x75	4	5,43	S355J2+N		FA065-203-11
2 - PN 160	80	101,6 x 8,8	84	180	-	175	135	135	58	92,5x5,33	M30x100	4	15,7	S355J2+N		FA080-201-11
2 - PN 160	80	101,6 x 8,8	84	180	-	175	135	135	58	92,5x5,33	M30x100	4	16,02	1.4571		FA080-201-41
2 - PN 160	80	101,6 x 10,0	84	180	-	175	135	135	58	92,5x5,33	M30x100	4	16,02	S355J2+N		FA080-202-11
2 - PN 160	80	101,6 x 10,0	84	180	-	175	135	135	58	92,5x5,33	M30x100	4	16,34	1.4571		FA080-202-41
2 - PN 160	100	114,3 x 10,0	94,5	180	-	175	135	135	58	106,0x5,33	M30x100	4	15,33	S355J2+N		FA100-201-11
2 - PN 160	100	114,3 x 10,0	94,5	180	-	175	135	135	58	106,0x5,33	M30x100	4	15,64	1.4571		FA100-201-41
2 - PN 160	100	114,3 x 11,0	94,5	180	-	175	135	135	58	106,0x5,33	M30x100	4	15,94	1.4571		FA100-202-41
2 - PN 160	100	114,3 x 8,8	94,5	180	-	175	135	135	58	106,0x5,33	M30x100	4	15,61	1.4571		FA100-206-41
2 - PN 160	125	152,4 x 12,5	122	-	245	200	168	150	68	132,0x6,99	M24x100	8	24,1	S355J2+N		FA125-201-11
2 - PN 160	125	152,4 x 12,5	122	-	245	200	168	150	68	132,0x6,99	M24x100	8	24,58	1.4571		FA125-201-41
2 - PN 160	150	177,8 x 17,5	144	-	300	245	205	190	78	157,5x6,99	M30x120	8	44,21	S355J2+N		FA150-202-11
2 - PN 160	200	193,7 x 17,5	179	-	355	290	245	200	85	196,2x6,99	M36x140	8	67,49	S355J2+N		FA200-202-11
3 - PN 250	16	21,3 x 2,6	16	60	-	54	38	50	19	22,4x2,62	M10x35	4	0,62	S355J2+N		FA016-301-11
3 - PN 250	16	21,3 x 2,6	16	60	-	54	38	50	19	22,4x2,62	M10x35	4	0,63	1.4571		FA016-301-41
3 - PN 250	20	26,9 x 3,6	20	70	-	64	46	56	19	28,0x2,62	M12x40	4	0,88	S355J2+N		FA020-301-11
3 - PN 250	20	26,9 x 3,6	20	70	-	64	46	56	19	28,0x2,62	M12x40	4	0,9	1.4571		FA020-301-41
3 - PN 250	25	33,7 x 4,5	24,5	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,38	S355J2+N		FA025-301-11
3 - PN 250	25	33,7 x 4,5	24,5	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,4	1.4571		FA025-301-41
3 - PN 250	32	42,4 x 5,6	31	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,11	S355J2+N		FA032-301-11
3 - PN 250	32	42,4 x 5,6	31	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,16	1.4571		FA032-301-41
3 - PN 250	32	48,3 x 6,3	31	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,23	1.4571		FA032-302-41
3 - PN 250	32	38,0 x 5,0	31	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,13	S355J2+N		FA032-305-11
3 - PN 250	32	38,0 x 5,0	31	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,17	1.4571		FA032-305-41
3 - PN 250	40	60,3 x 8,0	44,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,16	S355J2+N		FA040-301-11
3 - PN 250	40	60,3 x 8,0	44,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,22	1.4571		FA040-301-41
3 - PN 250	40	48,3 x 6,3	44,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,2	S355J2+N		FA040-309-11
3 - PN 250	40	48,3 x 7,1	44,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,25	S355J2+N		FA040-330-11
3 - PN 250	50	70,0 x 8,8	54,5	120	-	118	92	98	48	61,5x5,33	M20x75	4	5,7	S355J2+N		FA050-301-11
3 - PN 250	50	76,1 x 10,0	54,5	120	-	118	92	98	48	61,5x5,33	M20x75	4	5,79	S355J2+N		FA050-302-11
3 - PN 250	50	76,1 x 10,0	54,5	120	-	118	92	98	48	61,5x5,33	M20x75	4	5,9	1.4571		FA050-302-41
3 - PN 250	50	73,0 x 9,53	54,5	120	-	118	92	98	48	61,5x5,33	M20x75	4	5,83	1.4571		FA050-306-41
3 - PN 250	50	60,3 x 8,0	54,5	120	-	118	92	98	48	61,5x5,33	M20x75	4	5,84	S355J2+N		FA050-313-11
3 - PN 250	50	50,0 x 6,0	54,5	120	-	118	92	98	48	61,5x5,33	M20x75	4	5,87	S355J2+N		FA050-320-11
3 - PN 250	50	60,3 x 8,8	54,5	120	-	118	92	98	48	61,5x5,33	M20x75	4	5,91	S355J2+N		FA050-328-11
3 - PN 250	65	88,9 x 11,0	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,13	S355J2+N		FA065-301-11
3 - PN 250	65	88,9 x 11,0	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,32	1.4571		FA065-301-41
3 - PN 250	65	88,9 x 12,5	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,37	S355J2+N		FA065-302-11
3 - PN 250	65	88,9 x 12,5	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,56	1.4571		FA065-302-41
3 - PN 250	65	88,9 x 10,0	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,21	1.4571		FA065-309-41
3 - PN 250	65	76,1 x 8,0	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,21	1.4571		FA065-310-41
3 - PN 250	65	76,1 x 7,1	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,08	1.4571		FA065-311-41
3 - PN 250	65	76,1 x 10,0	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,37	S355J2+N		FA065-316-11
3 - PN 250	65	76,1 x 10,0	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,56	1.4571		FA065-316-41
3 - PN 250	65	88,9 x 7,6	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	8,94	S355J2+N		FA065-322-11
3 - PN 250	65	80,0 x 10,0	67	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,22	S355J2+N		FA065-323-11
3 - PN 250	80	101,6 x 12,5	76,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	16,77	S355J2+N		FA080-301-11
3 - PN 250	80	101,6 x 12,5	76,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,1	1.4571		FA080-301-41
3 - PN 250	80	101,6 x 14,2	76,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,04	S355J2+N		FA080-302-11
3 - PN 250	80	114,3 x 14,2	76,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,32	S355J2+N		FA080-308-11
3 - PN 250	80	114,3 x 14,2	76,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,67	1.4571		FA080-308-41
3 - PN 250	80	88,9 x 11,0	76,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	16,85	S355J2+N		FA080-311-11
3 - PN 250	80	76,1 x 10,0	76,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,11	S355J2+N		FA080-317-11
3 - PN 250	100	139,7 x 17,5	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	26,15	S355J2+N		FA100-301-11
3 - PN 250	100	139,7 x 17,5	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	26,67	1.4571		FA100-301-41
3 - PN 250	100	139,7 x 20,0	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	27,01	S355J2+N		FA100-302-11
3 - PN 250	100	139,7 x 20,0	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	27,55	1.4571		FA100-302-41
3 - PN 250	100	141,3 x 19,0	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	26,57	S355J2+N		FA100-303-11
3 - PN 250	100	141,3 x 19,0	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	27,11	1.4571		FA100-303-41
3 - PN 250	100	127,0 x 14,2	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	25,96	S355J2+N		FA100-309-11
3 - PN 250	100	114,3 x 10,0	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	25,29	S355J2+N		FA100-311-11
3 - PN 250	100	133,0 x 17,5	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	26,59	S355J2+N		FA100-314-11
3 - PN 250	100	133,0 x 17,5	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	27,12	1.4571		FA100-314-41
3 - PN 250	100	114,3 x 8,8	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	25,42	1.4571		FA100-316-41
3 - PN 250	100	114,3 x 5,4	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	24,47	1.4571		FA100-317-41
3 - PN 250	100	141,3 x 15,8	105	-	245	200	168	150	68	115,0x6,99	M24x100	8	26,76	1.4571		FA100-320-41
3 - PN 250	125	168,3 x 20,0	128,5	-	300	245	205	190	78	147,5x6,99	M30x120	8	46,52	S355J2+N		FA125-301-11
3 - PN 250	125	168,3 x 20,0	128,5	-	300	245	205	190	78	147,5x6,99	M30x120	8	47,45	1.4571		FA125-301-41
3 - PN 250	125	168,3 x 22,0	128,5	-	300	245	205	190	78	147,5x6,99	M30x120	8	47,62	S355J2+N		FA125-302-11
3 - PN 250	125	168,3 x 22,0	128,5	-	300	245	205	190	78	147,5x6,99	M30x120	8	48,57	1.4571		FA125-302-41
3 - PN 250	125	139,7 x 20,0	128,5	-	300	245	205	190	78	147,5x6,99	M30x120	8	48,57	S355J2+N		FA125-308-11
3 - PN 250	125	152,4 x 17,5	128,5	-	300	245	205	190	78	147,5x6,99	M30x120	8	46,54	S355J2+N		FA125-312-11
3 - PN 250	150	193,7 x 25,0	144	-	355	290	245	200	85	170,0x6,99	M36x140	8	73,17	S355J2+N		FA150-301-11
3 - PN 250	200	273,0 x 36,0	201	-	490	395	340	237	116	215,3x6,99	M42x170	12	175,88	S355J2+N		FA200-301-11
4 - PN 315	10	17,2 x 3,2	11	50	-	44	28	43	19	16,3x2,40	M10x35	4	0,44	S355J2+N		FA010-403-11
4 - PN 315	10	17,2 x 3,2	11	50	-	44	28	43	19	16,3x2,40	M10x35	4	0,45	1.4571		FA010-403-41
4 - PN 315	16	26,9 x 4,5	17,5	60	-	54	38	50	19	22,4x2,62	M10x35	4	0,64	S355J2+N		FA016-401-11
4 - PN 315	16	26,9 x 4,5	17,5	60	-	54	38	50	19	22,4x2,62	M10x35	4	0,66	1.4571		FA016-401-41
4 - PN 315	16	25,0 x 4,0	17,5	60	-	54	38	50	19	22,4x2,62	M10x35	4	0,66	1.4571		FA016-403-41
4 - PN 315	20	33,7 x 5,6	22,5	70	-	64	46	56	19	28,0x2,62	M12x40	4	0,92	S355J2+N		FA020-401-11
4 - PN 315	20	33,7 x 5,6	22,5	70	-	64	46	56	19	28,0x2,62	M12x40	4	0,93	1.4571		FA020-401-41
4 - PN 315	20	25,0 x 4,0	22,5	70	-	64	46	56	19	28,0x2,62	M12x40	4	0,91	1.4571		FA020-410-41
4 - PN 315	20	30,0 x 5,0	22,5	70	-	64	46	56	19	28,0x2,62	M12x40	4	0,93	1.4571		FA020-411-41
4 - PN 315	25	42,4 x 7,1	28	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,41	S355J2+N		FA025-401-11
4 - PN 315	25	42,4 x 7,1	28	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,44	1.4571		FA025-401-41
4 - PN 315	25	38,0 x 6,0	28	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,44	1.4571		FA025-406-41
4 - PN 315	25	30,0 x 5,0	28	80	-	72	55	64	24	34,5x3,53	M12x45	4	1,43	1.4571		FA025-410-41
4 - PN 315	32	48,3 x 8,0	32,5	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,21	S355J2+N		FA032-401-11
4 - PN 315	32	48,3 x 8,0	32,5	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,25	1.4571		FA032-401-41
4 - PN 315	32	48,3 x 8,8	32,5	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,23	S355J2+N		FA032-402-11
4 - PN 315	32	42,4 x 6,3	32,5	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,19	1.4571		FA032-404-41
4 - PN 315	32	42,4 x 7,1	32,5	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,18	S355J2+N		FA032-406-11
4 - PN 315	32	42,4 x 7,1	32,5	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,23	1.4571		FA032-406-41
4 - PN 315	32	38,0 x 6,0	32,5	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,21	1.4571		FA032-407-41
4 - PN 315	32	42,0 x 3,0	32,5	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,08	S355J2+N		FA032-412-11
4 - PN 315	32	48,3 x 7,5	32,5	90	-	80	60	68	29	38,7x3,53	M16x55	4	2,21	1.4571		FA032-414-41
4 - PN 315	40	60,3 x 10,0	40,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,31	S355J2+N		FA040-401-11
4 - PN 315	40	60,3 x 10,0	40,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,38	1.4571		FA040-401-41
4 - PN 315	40	60,3 x 11,0	40,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,38	S355J2+N		FA040-402-11
4 - PN 315	40	60,3 x 12,5	40,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,47	S355J2+N		FA040-403-11
4 - PN 315	40	48,3 x 8,0	40,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,32	S355J2+N		FA040-410-11
4 - PN 315	40	48,3 x 8,0	40,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,38	1.4571		FA040-410-41
4 - PN 315	40	42,4 x 7,1	40,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,33	S355J2+N		FA040-413-11
4 - PN 315	40	38,0 x 6,0	40,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,38	1.4571		FA040-414-41
4 - PN 315	40	44,5 x 8,0	40,5	100	-	98	76	80	38	53,0x5,33	M16x60	4	3,35	S355J2+N		FA040-415-11
4 - PN 315	50	76,1 x 12,5	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	6,25	S355J2+N		FA050-401-11
4 - PN 315	50	76,1 x 12,5	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	6,38	1.4571		FA050-401-41
4 - PN 315	50	76,1 x 14,2	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	6,18	S355J2+N		FA050-402-11
4 - PN 315	50	73,0 x 14,0	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	6,2	S355J2+N		FA050-403-11
4 - PN 315	50	73,0 x 14,0	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	6,33	1.4571		FA050-403-41
4 - PN 315	50	70,0 x 14,2	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	6,25	S355J2+N		FA050-404-11
4 - PN 315	50	60,3 x 10,0	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	6,03	S355J2+N		FA050-406-11
4 - PN 315	50	48,3 x 8,0	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	6,19	1.4571		FA050-409-41
4 - PN 315	50	76,1 x 16,0	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	6,35	S355J2+N		FA050-412-11
4 - PN 315	50	65,0 x 10,0	51	120	-	118	92	98	48	61,5x5,33	M20x75	4	5,95	S355J2+N		FA050-416-11
4 - PN 315	65	88,9 x 14,2	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,64	S355J2+N		FA065-401-11
4 - PN 315	65	88,9 x 14,2	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,83	1.4571		FA065-401-41
4 - PN 315	65	88,9 x 15,2	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,78	S355J2+N		FA065-402-11
4 - PN 315	65	88,9 x 16,0	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	10,08	1.4571		FA065-403-41
4 - PN 315	65	88,9 x 17,5	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	10,09	S355J2+N		FA065-404-11
4 - PN 315	65	88,9 x 17,5	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	10,29	1.4571		FA065-404-41
4 - PN 315	65	76,1 x 12,5	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,66	S355J2+N		FA065-405-11
4 - PN 315	65	76,1 x 12,5	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,85	1.4571		FA065-405-41
4 - PN 315	65	60,3 x 10,0	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,85	1.4571		FA065-408-41
4 - PN 315	65	48,3 x 8,0	60,5	150	-	145	110	109	48	75,57x5,33	M24x80	4	9,85	1.4571		FA065-409-41
4 - PN 315	80	114,3 x 17,5	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,36	S355J2+N		FA080-401-11
4 - PN 315	80	114,3 x 17,5	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,71	1.4571		FA080-401-41
4 - PN 315	80	114,3 x 20,0	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,95	S355J2+N		FA080-402-11
4 - PN 315	80	114,3 x 20,0	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	18,31	1.4571		FA080-402-41
4 - PN 315	80	101,6 x 16,0	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,41	S355J2+N		FA080-405-11
4 - PN 315	80	88,9 x 14,2	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,39	S355J2+N		FA080-412-11
4 - PN 315	80	88,9 x 14,2	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,74	1.4571		FA080-412-41
4 - PN 315	80	76,1 x 12,5	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,29	S355J2+N		FA080-414-11
4 - PN 315	80	76,1 x 12,5	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,64	1.4571		FA080-414-41
4 - PN 315	80	60,3 x 10,0	79,5	180	-	175	135	135	58	92,5x5,33	M30x100	4	17,85	1.4571		FA080-416-41
4 - PN 315	100	139,7 x 22,2	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	27,74	S355J2+N		FA100-401-11
4 - PN 315	100	139,7 x 22,2	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	28,3	1.4571		FA100-401-41
4 - PN 315	100	139,7 x 25,0	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	28,58	S355J2+N		FA100-402-11
4 - PN 315	100	139,7 x 25,0	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	29,15	1.4571		FA100-402-41
4 - PN 315	100	139,7 x 28,0	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	29,41	S355J2+N		FA100-403-11
4 - PN 315	100	152,4 x 25,0	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	28,99	S355J2+N		FA100-409-11
4 - PN 315	100	152,4 x 28,0	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	29,06	S355J2+N		FA100-410-11
4 - PN 315	100	152,4 x 30,0	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	29,65	S355J2+N		FA100-411-11
4 - PN 315	100	114,3 x 20,0	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	28,37	S355J2+N		FA100-414-11
4 - PN 315	100	114,3 x 20,0	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	28,93	1.4571		FA100-414-41
4 - PN 315	100	114,3 x 17,5	95,5	-	245	200	168	150	68	115,0x6,99	M24x100	8	27,79	S355J2+N		FA100-415-11
4 - PN 315	125	177,8 x 30,0	118	-	300	245	205	190	78	147,5x6,99	M30x120	8	51,27	S355J2+N		FA125-401-11
4 - PN 315	125	177,8 x 30,0	118	-	300	245	205	190	78	147,5x6,99	M30x120	8	52,3	1.4571		FA125-401-41
4 - PN 315	125	168,3 x 30,0	118	-	300	245	205	190	78	147,5x6,99	M30x120	8	51,61	S355J2+N		FA125-404-11
4 - PN 315	125	168,3 x 30,0	118	-	300	245	205	190	78	147,5x6,99	M30x120	8	52,64	1.4571		FA125-404-41
4 - PN 315	125	168,3 x 28,0	118	-	300	245	205	190	78	147,5x6,99	M30x120	8	50,7	S355J2+N		FA125-405-11
4 - PN 315	125	139,7 x 25,0	118	-	300	245	205	190	78	147,5x6,99	M30x120	8	50,67	S355J2+N		FA125-413-11
4 - PN 315	125	114,3 x 17,5	118	-	300	245	205	190	78	147,5x6,99	M30x120	8	49,36	S355J2+N		FA125-415-11
4 - PN 315	125	139,7 x 22,2	118	-	300	245	205	190	78	147,5x6,99	M30x120	8	49,69	S355J2+N		FA125-419-11
4 - PN 315	125	165,1 x 25,4	118	-	300	245	205	190	78	147,5x6,99	M30x120	8	49,62	S355J2+N		FA125-424-11
4 - PN 315	150	219,1 x 36,0	147	-	355	290	245	200	85	170,0x6,99	M36x140	8	77,79	S355J2+N		FA150-401-11
4 - PN 315	150	219,1 x 38,0	147	-	355	290	245	200	85	170,0x6,99	M36x140	8	79,14	S355J2+N		FA150-402-11
4 - PN 315	150	193,7 x 36,0	147	-	355	290	245	200	85	170,0x6,99	M36x140	8	79,22	S355J2+N		FA150-405-11
4 - PN 315	150	193,7 x 30,0	147	-	355	290	245	200	85	170,0x6,99	M36x140	8	76,05	S355J2+N		FA150-407-11
4 - PN 315	150	177,8 x 30,0	147	-	355	290	245	200	85	170,0x6,99	M36x140	8	76,05	S355J2+N		FA150-408-11
4 - PN 315	150	139,7 x 22,2	147	-	355	290	245	200	85	170,0x6,99	M36x140	8	76,16	S355J2+N		FA150-410-11
4 - PN 315	150	159,0 x 30,0	147	-	355	290	245	200	85	170,0x6,99	M36x140	8	78	S355J2+N		FA150-412-11
4 - PN 315	175	244,5 x 40,0	165	-	450	370	320	220	105	196,2x6,99	M36x150	8	142,49	S355J2+N		FA175-401-11
4 - PN 315	175	244,5 x 36,0	165	-	450	370	320	220	105	196,2x6,99	M36x150	8	140,13	S355J2+N		FA175-402-11
4 - PN 315	200	273,0 x 45,0	183	-	490	395	340	237	116	215,3x6,99	M42x170	12	185,22	S355J2+N		FA200-401-11
4 - PN 315	225	323,9 x 50,0	224	-	530	440	384	255	126	253,4x6,99	M42x180	12	230,57	S355J2+N		FA225-401-11
4 - PN 315	225	298,5 x 45,0	224	-	530	440	384	255	126	253,4x6,99	M42x180	12	230,37	S355J2+N		FA225-402-11
4 - PN 315	225	323,9 x 40,0	224	-	530	440	384	255	126	253,4x6,99	M42x180	12	225,23	S355J2+N		FA225-403-11
4 - PN 315	250	355,6 x 55,0	246	-	580	480	424	273	136	278,77x6,99	M42x190	12	293,96	S355J2+N		FA250-401-11
5 - PN 420	25	42,4 x 8,8	26,5	90	-	84	63	65	32	34,5x3,53	M16x55	4	2,28	S355J2+N		FA025-501-11
5 - PN 420	32	48,3 x 8,8	31	100	-	98	76	80	38	37,7x3,53	M16x60	4	3,24	S355J2+N		FA032-501-11
5 - PN 420	32	48,3 x 8,8	31	100	-	98	76	80	38	37,7x3,53	M16x60	4	3,31	1.4571		FA032-501-41
5 - PN 420	32	48,3 x 10,0	31	100	-	98	76	80	38	37,7x3,53	M16x60	4	3,3	S355J2+N		FA032-502-11
5 - PN 420	40	60,3 x 11,0	38,5	120	-	118	92	98	48	50,17x5,33	M20x75	4	5,86	S355J2+N		FA040-501-11
5 - PN 420	40	60,3 x 11,0	38,5	120	-	118	92	98	48	50,17x5,33	M20x75	4	5,97	1.4571		FA040-501-41
5 - PN 420	40	60,3 x 12,5	38,5	120	-	118	92	98	48	50,17x5,33	M20x75	4	5,93	S355J2+N		FA040-502-11
5 - PN 420	40	60,3 x 10,0	38,5	120	-	118	92	98	48	50,17x5,33	M20x75	4	5,83	S355J2+N		FA040-504-11
5 - PN 420	40	60,3 x 10,0	38,5	120	-	118	92	98	48	50,17x5,33	M20x75	4	5,95	1.4571		FA040-504-41
5 - PN 420	50	76,1 x 14,2	48	150	-	145	110	109	48	56,52x5,33	M24x80	4	9,59	S355J2+N		FA050-501-11
5 - PN 420	50	76,1 x 14,2	48	150	-	145	110	109	48	56,52x5,33	M24x80	4	9,78	1.4571		FA050-501-41
5 - PN 420	50	76,1 x 12,5	48	150	-	145	110	109	48	56,52x5,33	M24x80	4	9,56	S355J2+N		FA050-503-11
5 - PN 420	50	76,1 x 12,5	48	150	-	145	110	109	48	56,52x5,33	M24x80	4	9,75	1.4571		FA050-503-41
5 - PN 420	50	60,3 x 11,0	48	150	-	145	110	109	48	56,52x5,33	M24x80	4	9,45	S355J2+N		FA050-505-11
5 - PN 420	65	101,6 x 20,0	61,5	180	-	175	135	135	58	75,57x5,33	M30x100	4	17,71	S355J2+N		FA065-501-11
5 - PN 420	65	101,6 x 20,0	61,5	180	-	175	135	135	58	75,57x5,33	M30x100	4	18,07	1.4571		FA065-501-41
5 - PN 420	65	88,9 x 15,2	61,5	180	-	175	135	135	58	75,57x5,33	M30x100	4	17,43	1.4571		FA065-504-41
5 - PN 420	65	76,1 x 14,2	61,5	180	-	175	135	135	58	75,57x5,33	M30x100	4	17,2	S355J2+N		FA065-505-11
5 - PN 420	65	76,1 x 10,0	61,5	180	-	175	135	135	58	75,57x5,33	M30x100	4	16,56	S355J2+N		FA065-509-11
5 - PN 420	80	133,0 x 25,0	83	-	245	200	172	150	68	92,5x5,33	M24x100	8	28,48	S355J2+N		FA080-501-11
5 - PN 420	80	133,0 x 25,0	83	-	245	200	172	150	68	92,5x5,33	M24x100	8	29,05	1.4571		FA080-501-41
5 - PN 420	80	139,7 x 28,0	83	-	245	200	172	150	68	92,5x5,33	M24x100	8	29,41	S355J2+N		FA080-502-11
5 - PN 420	80	139,7 x 28,0	83	-	245	200	172	150	68	92,5x5,33	M24x100	8	30	1.4571		FA080-502-41
5 - PN 420	80	114,3 x 20,0	83	-	245	200	172	150	68	92,5x5,33	M24x100	8	27,94	S355J2+N		FA080-503-11
5 - PN 420	80	114,3 x 20,0	83	-	245	200	172	150	68	92,5x5,33	M24x100	8	28,5	1.4571		FA080-503-41
5 - PN 420	80	60,3 x 11,0	83	-	245	200	172	150	68	92,5x5,33	M24x100	8	27,75	S355J2+N		FA080-505-11
5 - PN 420	80	101,6 x 20,0	83	-	245	200	172	150	68	92,5x5,33	M24x100	8	28,52	S355J2+N		FA080-506-11
5 - PN 420	80	114,3 x 22,2	83	-	245	200	172	150	68	92,5x5,33	M24x100	8	28,77	S355J2+N		FA080-510-11
5 - PN 420	90	152,4 x 30,0	92,5	-	300	245	205	190	78	103,0x5,33	M30x120	8	50,3	S355J2+N		FA090-501-11
5 - PN 420	90	139,7 x 28,0	92,5	-	300	245	205	190	78	103,0x5,33	M30x120	8	49,93	S355J2+N		FA090-503-11
5 - PN 420	90	88,9 x 16,0	92,5	-	300	245	205	190	78	103,0x5,33	M30x120	8	47,7	S355J2+N		FA090-504-11
5 - PN 420	150	273,0 x 55,0	163	-	450	375	328	210	110	177,17x6,99	M36x160	12	164,24	S355J2+N		FA150-501-11
6 - PN 500	20	38,0 x 8,8	20,5	90	-	84	63	65	37	31,34x3,53	M16x60	4	2,35	S355J2+N		FA020-601-11
6 - PN 500	20	30,0 x 7,0	20,5	90	-	84	63	65	37	31,34x3,53	M16x60	4	2,32	S355J2+N		FA020-605-11
6 - PN 500	25	48,3 x 10,0	28,5	120	-	101	76	80	47	37,69x3,53	M20x75	4	5,05	S355J2+N		FA025-601-11
6 - PN 500	25	33,4 x 9,09	28,5	120	-	101	76	80	47	37,69x3,53	M20x75	4	5,22	1.4571		FA025-605-41
6 - PN 500	32	60,3 x 14,2	32	140	-	125	90	90	55	44,04x3,53	M24x90	4	9,84	S355J2+N		FA032-601-11
6 - PN 500	40	76,1 x 17,5	41	150	-	142	110	105	60	56,52x5,33	M24x95	4	10,28	S355J2+N		FA040-601-11
6 - PN 500	40	76,1 x 17,5	41	150	-	142	110	105	60	56,52x5,33	M24x95	4	10,48	1.4571		FA040-601-41
6 - PN 500	40	76,1 x 14,2	41	150	-	142	110	105	60	56,52x5,33	M24x95	4	10,14	S355J2+N		FA040-603-11
6 - PN 500	50	88,9 x 20,0	49	180	-	168	125	115	68	62,87x5,33	M30x110	4	16,59	S355J2+N		FA050-601-11
6 - PN 500	50	88,9 x 20,0	49	180	-	168	125	115	68	62,87x5,33	M30x110	4	16,93	1.4571		FA050-601-41
6 - PN 500	50	88,9 x 17,5	49	180	-	168	125	115	68	62,87x5,33	M30x110	4	16,54	S355J2+N		FA050-604-11
6 - PN 500	50	76,1 x 17,5	49	180	-	168	125	115	68	62,87x5,33	M30x110	4	16,62	S355J2+N		FA050-607-11
6 - PN 500	50	60,3 x 12,5	49	180	-	168	125	115	68	62,87x5,33	M30x110	4	16,82	1.4571		FA050-609-41
6 - PN 500	65	114,3 x 25,0	64,5	-	245	188	154	135	74	75,57x5,33	M24x110	8	26,01	S355J2+N		FA065-601-11
6 - PN 500	150	273,0 x 55,0	163	-	490	395	340	237	116	177,17x6,99	M42x170	12	192,29	S355J2+N		FA150-601-11
6 - PN 500	150	219,1 x 50,0	163	-	490	395	340	237	116	177,17x6,99	M42x170	12	193,11	S355J2+N		FA150-607-11
6 - PN 500	150	245,0 x 50,0	163	-	490	395	340	237	116	177,17x6,99	M42x170	12	191,64	S355J2+N		FA150-611-11
6 - PN 500	150	273,0 x 56,0	163	-	490	395	340	237	116	177,17x6,99	M42x170	12	193,16	S355J2+N		FA150-612-11

STANDARD LIEFERUMFANG
Wir liefern vormontierte Flansche komplett mit Schrauben (ISO 4762) und Muttern (ISO 4032) und O-Ring Dichtungen aus NBR. Bei AVIT Stahl Flanschen sind die Oberflächen der Flanschbunde aus S355J2 (1.0577) metallisch blank, Vierkant- und Rundflansche Ø d ≤ 300 mm sind manganphosphatiert nach DIN EN ISO 9717 – beide Komponenten sind mit einem Korrosionsschutzöl versehen. Die zugehörigen Schrauben (Muttern) liefern wir für Serie 0-5 in der Festigkeitsklasse 8.8 verzinkt, für Serie 6 in Festigkeitsklasse 10.9. Bei AVIT Edelstahl Flanschen (Flanschbunde 1.4571) sind die Oberflächen metallisch blank. Schrauben (Muttern) liefern wir für Serie 0-5 in der Qualität A2-70, für Serie 6 in der Festigkeitsklasse 10.9 mit einer Zinklamellenbeschichtung. Weitere Informationen dazu finden Sie hier: Informationen

SCOPE OF DELIVERY
We supply pre-assembled flanges complete with bolts (ISO 4762) and nuts (ISO 4032) and O-ring sealings made of NBR. At AVIT steel flanges the surfaces of the flange heads made of S355J2 (1.0577) are metallic bright, square and round flanges Ø d ≤ 300 mm are manganese phosphatised acc. DIN EN ISO 9717. Both components are coated with an oil film to protect against corrosion. The bolts (nuts) for series 0-5 are delivered in property class 8.8 (8) galvanised, for series 6 in property class 10.9 (10). All AVIT stainless steel flanges ( flange heads made of AISI 316Ti) surfaces are metallic bright. We supply bolts (nuts) for series 0-5 in property class A2-70 (A2), for series 6 in property class 10.9 (10) with a zinc flake coating. Further information can be found here: Informationen

Flanschanschluss

Typ FA

Norm, Beschreibung

Werkstoffe, Oberflächen

Dokumentation

Verwandte Produkte:
