Flansch mit 24° Konus

Typ FAM

Norm, Beschreibung

AVIT ≈ ISO 6164, ISO 8434-1

• Zweiteilige Ausführung für 2 mm Sicherheits-Flansch-Zentrierung
• Gewindezapfen mit 24° Konus nach ISO 8434-1 mit metrischem Gewinde

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, phosphatiert; NBR	01
Stahl, phosphatiert; FKM	02
Stahl+N, phosphatiert; NBR	11
Stahl+N, phosphatiert; FKM	12
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	44

Dokumentation

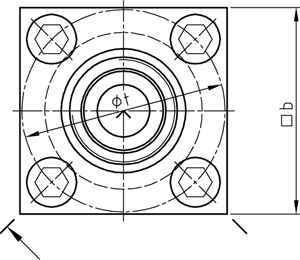

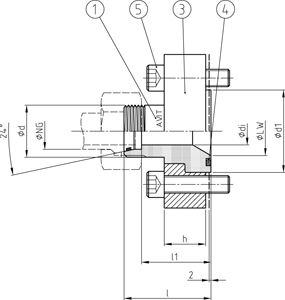

REIHE	DN	NG	ABMESSUNGEN [mm]									O-RING	SCHRAUBEN	BESTELLCODE	CAD
SERIES	DN	NG	DIMENSIONS									O-RING	BOLTS	ORDER CODE	DOWNLOAD
[bar]	[mm]	[mm]	LW	d	di	d1	b	t	l	l1	h	Pos. 4	Pos. 5	TYP DN - NG
3 - PN 250	10	10¹	11	M18x1,5	7	28	50	44	43	35,5	19	16,3x2,4	M10x35	FAM 10-S10
3 - PN 250	10	12¹	11	M20x1,5	8	28	50	44	47	39,5	19	16,3x2,4	M10x35	FAM 10-S12
3 - PN 250	12	12	14	M20x1,5	8	38	60	54	54	46,5	19	20,3x2,4	M10x35	FAM 12-S12
3 - PN 250	12	16	14	M24x1,5	12	38	60	54	56	47,5	19	20,3x2,4	M10x35	FAM 12-S16
3 - PN 250	16	16	16	M24x1,5	12	38	60	54	56	47,5	19	22,4x2,62	M10x35	FAM 16-S16
3 - PN 250	16	20¹	16	M30x2,0	15	38	60	54	51	40,5	19	22,4x2,62	M10x35	FAM 16-S20
3 - PN 250	20	20	20	M30x2,0	15	46	70	64	64	53,5	19	28,0x2,62	M12x40	FAM 20-S20
3 - PN 250	20	25¹	20	M36x2,0	20	46	70	64	55	41	19	28,0x2,62	M12x40	FAM 20-S25
3 - PN 250	25	25	24,5	M36x2,0	20	55	80	72	72	60	24	34,5x3,53	M12x45	FAM 25-S25
3 - PN 250	25	30	24,5	M42x2,0	25	55	80	72	73	59,5	24	34,5x3,53	M12x45	FAM 25-S30
3 - PN 250	32	30	31,5	M42x2,0	25	60	90	80	83	69,5	29	38,7x3,53	M16x55	FAM 32-S30
3 - PN 250	32	38¹	31,5	M52x2,0	30	60	90	80	73	57	29	38,7x3,53	M16x55	FAM 32-S38
3 - PN 250	40	38	44,5	M52x2,0	30	76	100	98	98	82	38	53,0x5,33	M16x60	FAM 40-S38
3 - PN 250	40	50¹	44,5	M68x2,0	40	76	100	98	91	73	38	53,0x5,33	M16x60	FAM 40-S50
3 - PN 250	50	50	54,5	M68x2,0	38	92	120	118	118	100	48	61,5x5,33	M20x75	FAM 50-S50

¹ Einteilige Ausführung. | One-piece design.
