Typ FG

Norm, Beschreibung

AVIT ≈ ISO 6164

• Für 2 mm Sicherheits-Flansch-Zentrierung
• Ausgelegt für schwellende Beanspruchungen
• Leichte Montage durch Losflanschsystem

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, phosphatiert; NBR	01
Stahl, phosphatiert; FKM	02
Stahl+N, phosphatiert; NBR	11
Stahl+N, phosphatiert; FKM	12
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	44

Dokumentation

PDF Datenblatt

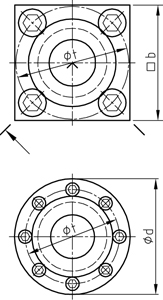

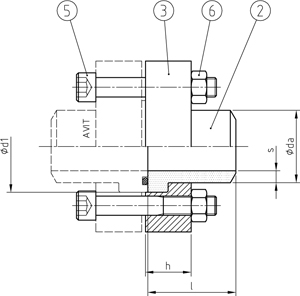

REIHE	DN	ABMESSUNGEN [mm]						SCHRAUBEN	STK.	GEWICHT	MATERIAL	VERFÜGBAR	BESTELLCODE	CAD
SERIES	DN	DIMENSIONS						BOLTS	PCS.	WEIGHT	MATERIAL	VERFÜGBAR	ORDER CODE	DOWNLOAD
[bar]	[mm]	da x s	b	d	t	d1	l	Pos. 5		[kg]			TYP DN-Serie
0 - PN 64	32	42,4 x 2,6	80	-	72	55	58	M12x65	4	2,34	S355J2+N		FG032-001-11
0 - PN 64	32	42,4 x 2,6	80	-	72	55	58	M12x65	4	2,39	1.4571		FG032-001-41
0 - PN 64	40	48,3 x 2,6	90	-	80	60	62	M16x80	4	3,72	1.4571		FG040-001-41
0 - PN 64	40	48,3 x 3,2	90	-	80	60	62	M16x80	4	3,72	1.4571		FG040-005-41
0 - PN 64	50	60,3 x 2,9	100	-	98	76	73	M16x100	4	5,53	S355J2+N		FG050-001-11
0 - PN 64	50	60,3 x 2,9	100	-	98	76	73	M16x100	4	5,64	1.4571		FG050-001-41
0 - PN 64	50	60,3 x 4,5	100	-	98	76	73	M16x100	4	5,58	S355J2+N		FG050-002-11
0 - PN 64	50	60,3 x 4,5	100	-	98	76	73	M16x100	4	5,69	1.4571		FG050-002-41
0 - PN 64	50	60,3 x 3,6	100	-	98	76	73	M16x100	4	5,65	1.4571		FG050-004-41
0 - PN 64	65	76,1 x 2,9	120	-	118	92	92	M20x120	4	9,11	S355J2+N		FG065-001-11
0 - PN 64	65	76,1 x 2,9	120	-	118	92	92	M20x120	4	9,29	1.4571		FG065-001-41
0 - PN 64	65	76,1 x 3,6	120	-	118	92	92	M20x120	4	9,32	S355J2+N		FG065-002-11
0 - PN 64	65	76,1 x 3,6	120	-	118	92	92	M20x120	4	9,5	1.4571		FG065-002-41
0 - PN 64	80	88,9 x 3,2	150	-	145	110	101	M24x130	4	15,57	S355J2+N		FG080-001-11
0 - PN 64	80	88,9 x 3,2	150	-	145	110	101	M24x130	4	15,88	1.4571		FG080-001-41
0 - PN 64	80	88,9 x 4,0	150	-	145	110	101	M24x130	4	15,63	S355J2+N		FG080-002-11
0 - PN 64	80	88,9 x 4,0	150	-	145	110	101	M24x130	4	15,94	1.4571		FG080-002-41
0 - PN 64	100	114,3 x 3,6	180	-	175	135	127	M30x150	4	27,57	S355J2+N		FG100-001-11
0 - PN 64	100	114,3 x 3,6	180	-	175	135	127	M30x150	4	28,12	1.4571		FG100-001-41
0 - PN 64	100	114,3 x 7,1	180	-	175	135	127	M30x150	4	28,06	S355J2+N		FG100-002-11
0 - PN 64	100	114,3 x 7,1	180	-	175	135	127	M30x150	4	28,62	1.4571		FG100-002-41
0 - PN 64	100	114,3 x 6,3	180	-	175	135	127	M30x150	4	28,59	1.4571		FG100-004-41
0 - PN 64	125	139,7 x 8,0	-	245	200	168	142	M24x170	8	43,85	S355J2+N		FG125-001-11
0 - PN 64	125	139,7 x 8,0	-	245	200	168	142	M24x170	8	44,73	1.4571		FG125-001-41
0 - PN 64	125	139,7 x 10,0	-	245	200	168	142	M24x170	8	45,52	S355J2+N		FG125-002-11
0 - PN 64	150	168,3 x 10,0	-	300	245	205	182	M30x200	8	79,13	S355J2+N		FG150-001-11
0 - PN 64	150	168,3 x 12,5	-	300	245	205	182	M30x200	8	82,33	S355J2+N		FG150-002-11
2 - PN 160	20	25,0 x 2,5	60	-	54	38	44	M10x55	4	1,19	1.4571		FG020-201-41
2 - PN 160	25	30,0 x 3,0	70	-	64	46	50	M12x55	4	1,67	1.4571		FG025-201-41
2 - PN 160	25	30,0 x 4,0	70	-	64	46	50	M12x55	4	1,7	1.4571		FG025-202-41
2 - PN 160	32	38,0 x 4,0	80	-	72	55	58	M12x65	4	2,62	S355J2+N		FG032-201-11
2 - PN 160	32	38,0 x 4,0	80	-	72	55	58	M12x65	4	2,67	1.4571		FG032-201-41
2 - PN 160	32	38,0 x 5,0	80	-	72	55	58	M12x65	4	2,62	S355J2+N		FG032-202-11
2 - PN 160	32	38,0 x 5,0	80	-	72	55	58	M12x65	4	2,68	1.4571		FG032-202-41
2 - PN 160	40	48,3 x 4,0	90	-	80	60	62	M16x80	4	3,75	S355J2+N		FG040-201-11
2 - PN 160	40	48,3 x 4,0	90	-	80	60	62	M16x80	4	3,83	1.4571		FG040-201-41
2 - PN 160	40	48,3 x 5,0	90	-	80	60	62	M16x80	4	3,86	S355J2+N		FG040-202-11
2 - PN 160	40	48,3 x 5,0	90	-	80	60	62	M16x80	4	3,94	1.4571		FG040-202-41
2 - PN 160	50	60,3 x 5,0	100	-	98	76	73	M16x100	4	5,97	S355J2+N		FG050-201-11
2 - PN 160	50	60,3 x 5,0	100	-	98	76	73	M16x100	4	6,09	1.4571		FG050-201-41
2 - PN 160	50	60,3 x 6,3	100	-	98	76	73	M16x100	4	5,98	S355J2+N		FG050-202-11
2 - PN 160	50	60,3 x 6,3	100	-	98	76	73	M16x100	4	6,1	1.4571		FG050-202-41
2 - PN 160	50	60,3 x 5,6	100	-	98	76	73	M16x100	4	5,96	S355J2+N		FG050-203-11
2 - PN 160	50	60,3 x 5,6	100	-	98	76	73	M16x100	4	6,08	1.4571		FG050-203-41
2 - PN 160	65	76,1 x 6,3	120	-	118	92	92	M20x120	4	10,29	S355J2+N		FG065-201-11
2 - PN 160	65	76,1 x 6,3	120	-	118	92	92	M20x120	4	10,5	1.4571		FG065-201-41
2 - PN 160	65	76,1 x 7,1	120	-	118	92	92	M20x120	4	10,31	S355J2+N		FG065-202-11
2 - PN 160	80	101,6 x 8,8	180	-	175	135	127	M30x150	4	30,25	S355J2+N		FG080-201-11
2 - PN 160	80	101,6 x 8,8	180	-	175	135	127	M30x150	4	30,86	1.4571		FG080-201-41
2 - PN 160	80	101,6 x 10,0	180	-	175	135	127	M30x150	4	31,48	1.4571		FG080-202-41
2 - PN 160	100	114,3 x 10,0	180	-	175	135	127	M30x150	4	29,61	S355J2+N		FG100-201-11
2 - PN 160	100	114,3 x 10,0	180	-	175	135	127	M30x150	4	30,2	1.4571		FG100-201-41
2 - PN 160	125	152,4 x 12,5	-	245	200	168	142	M24x170	8	47,41	S355J2+N		FG125-201-11
2 - PN 160	150	177,8 x 17,5	-	300	245	205	182	M30x200	8	86,8	S355J2+N		FG150-202-11
3 - PN 250	10	16,0 x 2,6	50	-	44	28	37	M10x55	4	0,87	1.4571		FG010-301-41
3 - PN 250	20	26,9 x 3,6	70	-	64	46	50	M12x55	4	1,66	S355J2+N		FG020-301-11
3 - PN 250	20	26,9 x 3,6	70	-	64	46	50	M12x55	4	1,7	1.4571		FG020-301-41
3 - PN 250	25	33,7 x 4,5	80	-	72	55	58	M12x65	4	2,63	S355J2+N		FG025-301-11
3 - PN 250	25	33,7 x 4,5	80	-	72	55	58	M12x65	4	2,68	1.4571		FG025-301-41
3 - PN 250	32	42,4 x 5,6	90	-	80	60	62	M16x80	4	4,04	S355J2+N		FG032-301-11
3 - PN 250	32	42,4 x 5,6	90	-	80	60	62	M16x80	4	4,12	1.4571		FG032-301-41
3 - PN 250	32	48,3 x 6,3	90	-	80	60	62	M16x80	4	4,27	1.4571		FG032-302-41
3 - PN 250	32	38,0 x 5,0	90	-	80	60	62	M16x80	4	4,15	1.4571		FG032-305-41
3 - PN 250	32	30,0 x 5,0	90	-	80	60	62	M16x80	4	4,22	1.4571		FG032-312-41
3 - PN 250	40	60,3 x 8,0	100	-	98	76	73	M16x100	4	6,16	S355J2+N		FG040-301-11
3 - PN 250	40	60,3 x 8,0	100	-	98	76	73	M16x100	4	6,28	1.4571		FG040-301-41
3 - PN 250	40	48,3 x 6,3	100	-	98	76	73	M16x100	4	6,22	S355J2+N		FG040-309-11
3 - PN 250	50	76,1 x 10,0	120	-	118	92	92	M20x120	4	11,26	S355J2+N		FG050-302-11
3 - PN 250	50	76,1 x 10,0	120	-	118	92	92	M20x120	4	11,49	1.4571		FG050-302-41
3 - PN 250	50	73,0 x 9,53	120	-	118	92	92	M20x120	4	11,33	1.4571		FG050-306-41
3 - PN 250	65	88,9 x 11,0	150	-	145	110	101	M24x130	4	17,79	S355J2+N		FG065-301-11
3 - PN 250	65	88,9 x 11,0	150	-	145	110	101	M24x130	4	18,15	1.4571		FG065-301-41
3 - PN 250	65	88,9 x 12,5	150	-	145	110	101	M24x130	4	18,68	1.4571		FG065-302-41
3 - PN 250	65	88,9 x 5,6	150	-	145	110	101	M24x130	4	17,41	1.4571		FG065-304-41
3 - PN 250	65	76,1 x 10,0	150	-	145	110	101	M24x130	4	18,56	1.4571		FG065-316-41
3 - PN 250	80	101,6 x 12,5	180	-	175	135	127	M30x150	4	32,21	S355J2+N		FG080-301-11
3 - PN 250	80	101,6 x 12,5	180	-	175	135	127	M30x150	4	32,86	1.4571		FG080-301-41
3 - PN 250	80	101,6 x 14,2	180	-	175	135	127	M30x150	4	32,85	S355J2+N		FG080-302-11
3 - PN 250	80	114,3 x 12,5	180	-	175	135	127	M30x150	4	34,32	1.4571		FG080-306-41
3 - PN 250	80	114,3 x 13,5	180	-	175	135	127	M30x150	4	33,77	S355J2+N		FG080-307-11
3 - PN 250	80	114,3 x 14,2	180	-	175	135	127	M30x150	4	33,43	S355J2+N		FG080-308-11
3 - PN 250	80	114,3 x 14,2	180	-	175	135	127	M30x150	4	34,1	1.4571		FG080-308-41
3 - PN 250	100	139,7 x 17,5	-	245	200	168	142	M24x170	8	51,29	S355J2+N		FG100-301-11
3 - PN 250	100	139,7 x 17,5	-	245	200	168	142	M24x170	8	52,32	1.4571		FG100-301-41
3 - PN 250	100	139,7 x 20,0	-	245	200	168	142	M24x170	8	54,01	1.4571		FG100-302-41
3 - PN 250	100	141,3 x 15,8	-	245	200	168	142	M24x170	8	52,5	1.4571		FG100-320-41
3 - PN 250	125	168,3 x 20,0	-	300	245	205	182	M30x200	8	91,23	S355J2+N		FG125-301-11
3 - PN 250	125	168,3 x 20,0	-	300	245	205	182	M30x200	8	93,06	1.4571		FG125-301-41
3 - PN 250	125	168,3 x 22,0	-	300	245	205	182	M30x200	8	93,38	S355J2+N		FG125-302-11
3 - PN 250	150	193,7 x 25,0	-	355	290	245	191	M36x220	8	141,96	S355J2+N		FG150-301-11
3 - PN 250	175	244,5 x 30,0	-	450	370	320	214	M36x260	8	263,6	S355J2+N		FG175-301-11
3 - PN 250	200	273,0 x 36,0	-	490	395	340	227	M42x280	12	345,81	S355J2+N		FG200-301-11
4 - PN 315	20	33,7 x 5,6	70	-	64	46	50	M12x55	4	1,74	S355J2+N		FG020-401-11
4 - PN 315	20	33,7 x 5,6	70	-	64	46	50	M12x55	4	1,77	1.4571		FG020-401-41
4 - PN 315	20	30,0 x 5,0	70	-	64	46	50	M12x55	4	1,75	1.4571		FG020-411-41
4 - PN 315	25	42,4 x 7,1	80	-	72	55	58	M12x65	4	2,73	S355J2+N		FG025-401-11
4 - PN 315	25	42,4 x 7,1	80	-	72	55	58	M12x65	4	2,79	1.4571		FG025-401-41
4 - PN 315	25	38,0 x 6,0	80	-	72	55	58	M12x65	4	2,75	1.4571		FG025-406-41
4 - PN 315	32	48,3 x 8,0	90	-	80	60	62	M16x80	4	4,21	S355J2+N		FG032-401-11
4 - PN 315	32	48,3 x 8,0	90	-	80	60	62	M16x80	4	4,29	1.4571		FG032-401-41
4 - PN 315	32	42,4 x 6,3	90	-	80	60	62	M16x80	4	4,19	1.4571		FG032-404-41
4 - PN 315	32	42,4 x 7,1	90	-	80	60	62	M16x80	4	4,17	S355J2+N		FG032-406-11
4 - PN 315	32	38,0 x 6,0	90	-	80	60	62	M16x80	4	4,21	1.4571		FG032-407-41
4 - PN 315	40	60,3 x 10,0	100	-	98	76	73	M16x100	4	6,45	S355J2+N		FG040-401-11
4 - PN 315	40	60,3 x 10,0	100	-	98	76	73	M16x100	4	6,58	1.4571		FG040-401-41
4 - PN 315	40	60,3 x 11,0	100	-	98	76	73	M16x100	4	6,59	S355J2+N		FG040-402-11
4 - PN 315	40	60,3 x 12,5	100	-	98	76	73	M16x100	4	6,76	S355J2+N		FG040-403-11
4 - PN 315	40	48,3 x 8,0	100	-	98	76	73	M16x100	4	6,44	S355J2+N		FG040-410-11
4 - PN 315	50	76,1 x 12,5	120	-	118	92	92	M20x120	4	11,92	S355J2+N		FG050-401-11
4 - PN 315	50	76,1 x 12,5	120	-	118	92	92	M20x120	4	12,16	1.4571		FG050-401-41
4 - PN 315	50	73,0 x 14,0	120	-	118	92	92	M20x120	4	12,3	1.4571		FG050-403-41
4 - PN 315	50	48,3 x 8,0	120	-	118	92	92	M20x120	4	11,99	1.4571		FG050-409-41
4 - PN 315	50	76,1 x 16,0	120	-	118	92	92	M20x120	4	12,35	S355J2+N		FG050-412-11
4 - PN 315	50	65,0 x 10,0	120	-	118	92	92	M20x120	4	11,56	S355J2+N		FG050-416-11
4 - PN 315	65	88,9 x 14,2	150	-	145	110	101	M24x130	4	18,77	S355J2+N		FG065-401-11
4 - PN 315	65	88,9 x 14,2	150	-	145	110	101	M24x130	4	19,14	1.4571		FG065-401-41
4 - PN 315	65	88,9 x 17,5	150	-	145	110	101	M24x130	4	19,69	S355J2+N		FG065-404-11
4 - PN 315	65	88,9 x 17,5	150	-	145	110	101	M24x130	4	20,08	1.4571		FG065-404-41
4 - PN 315	80	114,3 x 17,5	180	-	175	135	127	M30x150	4	33,53	S355J2+N		FG080-401-11
4 - PN 315	80	114,3 x 17,5	180	-	175	135	127	M30x150	4	34,21	1.4571		FG080-401-41
4 - PN 315	80	114,3 x 20,0	180	-	175	135	127	M30x150	4	34,78	S355J2+N		FG080-402-11
4 - PN 315	80	114,3 x 20,0	180	-	175	135	127	M30x150	4	35,48	1.4571		FG080-402-41
4 - PN 315	80	101,6 x 16,0	180	-	175	135	127	M30x150	4	33,55	S355J2+N		FG080-405-11
4 - PN 315	80	101,6 x 16,0	180	-	175	135	127	M30x150	4	34,22	1.4571		FG080-405-41
4 - PN 315	100	139,7 x 22,2	-	245	200	168	142	M24x170	8	54,38	S355J2+N		FG100-401-11
4 - PN 315	100	139,7 x 22,2	-	245	200	168	142	M24x170	8	55,47	1.4571		FG100-401-41
4 - PN 315	100	152,4 x 28,0	-	245	200	168	142	M24x170	8	57,02	S355J2+N		FG100-410-11
4 - PN 315	100	152,4 x 30,0	-	245	200	168	142	M24x170	8	58,16	S355J2+N		FG100-411-11
4 - PN 315	125	177,8 x 30,0	-	300	245	205	182	M30x200	8	100,6	S355J2+N		FG125-401-11
4 - PN 315	125	177,8 x 30,0	-	300	245	205	182	M30x200	8	102,61	1.4571		FG125-401-41
4 - PN 315	125	168,3 x 28,0	-	300	245	205	182	M30x200	8	99,41	S355J2+N		FG125-405-11
4 - PN 315	125	168,3 x 28,0	-	300	245	205	182	M30x200	8	101,4	1.4571		FG125-405-41
4 - PN 315	150	219,1 x 36,0	-	355	290	245	191	M36x220	8	151,35	S355J2+N		FG150-401-11
4 - PN 315	150	219,1 x 36,0	-	355	290	245	191	M36x220	8	154,38	1.4571		FG150-401-41
4 - PN 315	150	193,7 x 30,0	-	355	290	245	191	M36x220	8	147,56	S355J2+N		FG150-407-11
4 - PN 315	175	244,5 x 40,0	-	450	370	320	214	M36x260	8	280,86	S355J2+N		FG175-401-11
4 - PN 315	200	273,0 x 45,0	-	490	395	340	227	M42x280	12	364,1	S355J2+N		FG200-401-11
4 - PN 315	225	323,9 x 50,0	-	530	440	384	245	M42x300	12	453,89	S355J2+N		FG225-401-11
4 - PN 315	225	323,9 x 40,0	-	530	440	384	245	M42x300	12	443,22	S355J2+N		FG225-403-11
4 - PN 315	250	355,6 x 55,0	-	580	480	424	263	M42x320	12	580,32	S355J2+N		FG250-401-11
5 - PN 420	25	42,4 x 8,8	90	-	84	63	59	M16x90	4	4,65	S355J2+N		FG025-501-11
5 - PN 420	25	38,0 x 7,0	90	-	84	63	59	M16x90	4	4,61	S355J2+N		FG025-502-11
5 - PN 420	32	48,3 x 8,8	100	-	98	76	74	M16x100	4	6,55	S355J2+N		FG032-501-11
5 - PN 420	32	48,3 x 8,8	100	-	98	76	74	M16x100	4	6,68	1.4571		FG032-501-41
5 - PN 420	40	60,3 x 11,0	120	-	118	92	92	M20x120	4	11,86	S355J2+N		FG040-501-11
5 - PN 420	40	60,3 x 11,0	120	-	118	92	92	M20x120	4	12,09	1.4571		FG040-501-41
5 - PN 420	40	60,3 x 12,5	120	-	118	92	92	M20x120	4	12,04	S355J2+N		FG040-502-11
5 - PN 420	50	76,1 x 14,2	150	-	145	110	101	M24x130	4	19,32	S355J2+N		FG050-501-11
5 - PN 420	50	76,1 x 14,2	150	-	145	110	101	M24x130	4	19,71	1.4571		FG050-501-41
5 - PN 420	50	73,0 x 9,5	150	-	145	110	101	M24x130	4	19,34	S355J2+N		FG050-508-11
5 - PN 420	65	101,6 x 20,0	180	-	175	135	127	M30x150	4	34,7	S355J2+N		FG065-501-11
5 - PN 420	65	88,9 x 17,5	180	-	175	135	127	M30x150	4	34,85	1.4571		FG065-503-41
5 - PN 420	70	114,3 x 22,0	190	-	185	148	142	M30x180	4	43,04	S355J2+N		FG070-501-11
5 - PN 420	80	133,0 x 25,0	-	245	200	172	142	M24x170	8	56,68	S355J2+N		FG080-501-11
5 - PN 420	80	139,7 x 28,0	-	245	200	172	142	M24x170	8	58,28	S355J2+N		FG080-502-11
5 - PN 420	80	114,3 x 20,0	-	245	200	172	142	M24x170	8	55,53	S355J2+N		FG080-503-11
5 - PN 420	80	114,3 x 20,0	-	245	200	172	142	M24x170	8	56,64	1.4571		FG080-503-41
5 - PN 420	80	114,3 x 22,2	-	245	200	172	142	M24x170	8	62,06	1.4571		FG080-510-41
5 - PN 420	90	152,4 x 30,0	-	300	245	205	182	M30x200	8	102,95	S355J2+N		FG090-501-11
5 - PN 420	100	168,3 x 32,0	-	320	255	215	182	M30x200	8	115,36	S355J2+N		FG100-501-11
5 - PN 420	100	168,3 x 32,0	-	320	255	215	182	M30x200	8	117,67	1.4571		FG100-501-41
5 - PN 420	125	219,1 x 45,0	-	390	315	273	192	M36x220	8	193,58	S355J2+N		FG125-501-11
5 - PN 420	125	193,7 x 40,0	-	390	315	273	192	M36x220	8	190,22	S355J2+N		FG125-503-11
5 - PN 420	150	273,0 x 55,0	-	450	375	328	202	M36x280	12	305,32	S355J2+N		FG150-501-11
6 - PN 500	16	30,0 x 7,0	75	-	67	50	53	M12x80	4	2,91	S355J2+N		FG016-601-11
6 - PN 500	20	38,0 x 8,8	90	-	84	63	63	M16x100	4	5,32	S355J2+N		FG020-601-11
6 - PN 500	20	38,0 x 8,8	90	-	84	63	63	M16x100	4	5,43	1.4571		FG020-601-41
6 - PN 500	25	48,3 x 10,0	120	-	101	76	78	M20x120	4	11,44	S355J2+N		FG025-601-11
6 - PN 500	25	48,3 x 10,0	120	-	101	76	78	M20x120	4	11,67	1.4571		FG025-601-41
6 - PN 500	25	33,4 x 9,09	120	-	101	76	78	M20x120	4	11,77	1.4571		FG025-605-41
6 - PN 500	32	60,3 x 12,5	140	-	125	90	88	M24x140	4	18,26	S355J2+N		FG032-602-11
6 - PN 500	40	76,1 x 17,5	150	-	142	110	103	M24x150	4	23,4	S355J2+N		FG040-601-11
6 - PN 500	40	76,1 x 17,5	150	-	142	110	103	M24x150	4	23,86	1.4571		FG040-601-41
6 - PN 500	50	88,9 x 20,0	180	-	168	125	113	M30x180	4	38,27	S355J2+N		FG050-601-11
6 - PN 500	50	60,3 x 12,5	180	-	168	125	113	M30x180	4	38,72	1.4571		FG050-609-41
6 - PN 500	65	114,3 x 25,0	-	245	188	154	133	M24x180	8	59,8	S355J2+N		FG065-601-11
6 - PN 500	80	139,7 x 30,0	-	315	228	182	163	M36x210	8	115,67	S355J2+N		FG080-601-11
6 - PN 500	100	168,3 x 36,0	-	360	264	218	188	M36x240	12	178,62	S355J2+N		FG100-601-11
6 - PN 500	125	219,1 x 50,0	-	420	330	275	202	M42x260	12	264,78	S355J2+N		FG125-601-11
6 - PN 500	150	273,0 x 55,0	-	490	395	340	231	M42x280	12	386,57	S355J2+N		FG150-601-11

STANDARD LIEFERUMFANG
Wir liefern vormontierte Flansche komplett mit Schrauben (ISO 4762) und Muttern (ISO 4032) und O-Ring Dichtungen aus NBR. Bei AVIT Stahl Flanschen sind die Oberflächen der Flanschbunde aus S355J2 (1.0577) metallisch blank, Vierkant- und Rundflansche Ø d ≤ 300 mm sind manganphosphatiert nach DIN EN ISO 9717 – beide Komponenten sind mit einem Korrosionsschutzöl versehen. Die zugehörigen Schrauben (Muttern) liefern wir für Serie 0-5 in der Festigkeitsklasse 8.8 verzinkt, für Serie 6 in Festigkeitsklasse 10.9. Bei AVIT Edelstahl Flanschen (Flanschbunde 1.4571) sind die Oberflächen metallisch blank. Schrauben (Muttern) liefern wir für Serie 0-5 in der Qualität A2-70, für Serie 6 in der Festigkeitsklasse 10.9 mit einer Zinklamellenbeschichtung. Weitere Informationen dazu finden Sie hier: Informationen

SCOPE OF DELIVERY
We supply pre-assembled flanges complete with bolts (ISO 4762) and nuts (ISO 4032) and O-ring sealings made of NBR. At AVIT steel flanges the surfaces of the flange heads made of S355J2 (1.0577) are metallic bright, square and round flanges Ø d ≤ 300 mm are manganese phosphatised acc. DIN EN ISO 9717. Both components are coated with an oil film to protect against corrosion. The bolts (nuts) for series 0-5 are delivered in property class 8.8 (8) galvanised, for series 6 in property class 10.9 (10). All AVIT stainless steel flanges ( flange h eads m ade o f A ISI 316Ti) surfaces are metallic bright. We supply bolts (nuts) for series 0-5 in property class A2-70 (A2), for series 6 in property class 10.9 (10) with a zinc flake coating. Further information can be found here: Informationen

Gegenflansch

Typ FG

Norm, Beschreibung

Werkstoffe, Oberflächen

Dokumentation

Verwandte Produkte:
