Typ ASKB

AVIT ≈ ISO 8434-1
BAUREIHE: S = Schwer

• Geringer Strömungsverlust
• Auch als Orbitalausführung lieferbar (-OF)

Werkstoff, Oberflächen	Bestellcode
Stahl, Mutter verzinkt; NBR	01
Stahl, Mutter verzinkt; FKM	02
Stahl, Mutter phosphatiert; NBR	04
Stahl, Mutter phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

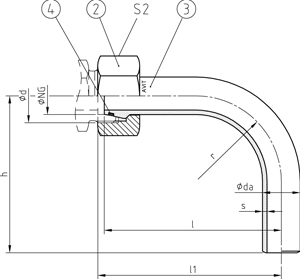

REIHE	PN	NG	ABMESSUNGEN [mm]							O-RING	GEWICHT	BESTELLCODE	CAD
SERIES	PN	NG	DIMENSIONS							O-RING	WEIGHT	ORDER CODE	DOWNLOAD
	[bar]	[mm]	daxs	d	h	l	l1	r	S2	Pos. 4	[kg]	TYP NG daxs
S	350	10	10x1,5	M18x1,5	57	68	70	20	22	7,5x1,5	0,068	ASKB 10x1,5
S	420	10	10x2,0	M18x1,5	57	68	70	20	22	7,5x1,5	0,076	ASKB 10x2
S	315	12	12x2,0	M20x1,5	60	68	70	30	24	9,0x1,5	0,093	ASKB 12x2
S	250	16	16x2,0	M24x1,5	61	65,5	68	32	30	12,0x2,0	0,147	ASKB 16x2
S	315	16	16x2,5	M24x1,5	61	65,5	68	32	30	12,0x2,0	0,163	ASKB 16x2,5
S	420	16	16x3,0	M24x1,5	61	65,5	68	32	30	12,0x2,0	0,177	ASKB 16x3
S	160	20	20x2,0	M30x2,0	87	89	92,5	45	36	16,3x2,4	0,275	ASKB 20x2
S	250	20	20x2,5	M30x2,0	87	89	92,5	45	36	16,3x2,4	0,28	ASKB 20x2,5
S	315	20	20x3,0	M30x2,0	87	89	92,5	45	36	16,3x2,4	0,304	ASKB 20x3
S	420	20	20x4,0	M30x2,0	87	89	92,5	45	36	16,3x2,4	0,35	ASKB 20x4
S	250	25	25x3,0	M36x2,0	102	94	98	57	46	20,3x2,4	0,485	ASKB 25x3
S	315	25	25x4,0	M36x2,0	102	94	98	57	46	20,3x2,4	0,56	ASKB 25x4
S	420	25	25x5,0	M36x2,0	102	94	98	57	46	20,3x2,4	0,625	ASKB 25x5
S	250	30	30x4,0	M42x2,0	132	120	125,5	72	50	25,3x2,4	0,79	ASKB 30x4
S	315	30	30x5,0	M42x2,0	132	120	125,5	72	50	25,3x2,4	0,9	ASKB 30x5
S	420	30	30x6,0	M42x2,0	132	120	125,5	72	50	25,3x2,4	0,999	ASKB 30x6
S	160	38	38x4,0	M52x2,0	172	146,5	154,5	90	60	33,3x2,4	1,176	ASKB 38x4
S	250	38	38x5,0	M52x2,0	172	146,5	154,5	90	60	33,3x2,4	1,356	ASKB 38x5
S	315	38	38x6,0	M52x2,0	172	146,5	154,5	90	60	33,3x2,4	1,516	ASKB 38x6

24° Schweisskegel Rohrbogen
