Typ GO.

Norm, Beschreibung

AVIT
BAUREIHE: S = Schwer

• Einschraubzapfen mit O-Ring Dichtung mit zylindrischem Whitworth Rohrgewinde nach ISO 228-1 oder metrischem Gewinde nach ISO 261
• Gewindezapfen mit 24° Konus nach ISO 8434-1

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl, phosphatiert; NBR	04
Stahl, phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Optionen, Varianten

Reduzierte Nenn- / Gewindegröße	TYP R NG
Größere Nenn- / Gewindegröße	TYP G NG
Metrisches Gewinde (zylindrisch)	TYP M NG
Verschraubung mit Überwurfmutter und Schneidring	-SR
Verschraubung nur mit Überwurfmutter	-A

Dokumentation

Datenblatt GO.

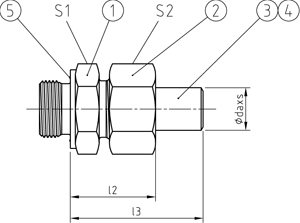

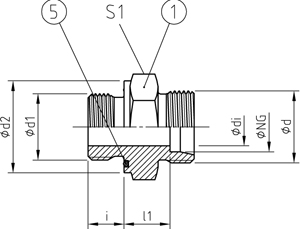

PN	NG		ABMESSUNGEN [mm]									U-RING	GEWICHT	BESTELLCODE		CAD
PN	NG		DIMENSIONS									U-RING	WEIGHT	ORDER CODE		DOWNLOAD
[bar]	[mm]	d1	d2	d	di	i	l1	l2	l3	S1	S2	Pos. 5	[kg]	Pos. 1+5	Pos. 1-5	Pos. 1+5
800	10	G 1/4 A	22	M18x1,5	5	12	15	32	48	22	22	15,0x2,0	0,053	GOR 10	GOR 10 daxs
800	10	G 3/8 A	24	M18x1,5	7	12	16	33,5	50	24	22	17,0x1,5	0,068	GOV 10	GOV 10 daxs
800	10	G 1/2 A	30	M18x1,5	7	14	19,5	37	53	32	22	22,0x2,0	0,125	GOG 10	GOG 10 daxs
630	12	G 1/4 A	22	M20x1,5	5	12	15	33	49	22	24	15,0x2,0	0,056	GOR 12	GOR 12 daxs
630	12	G 3/8 A	24	M20x1,5	8	12	16	34	50,5	24	24	17,0x1,5	0,075	GOV 12	GOV 12 daxs
630	12	G 1/2 A	30	M20x1,5	8	14	19,5	37,5	53,5	32	24	22,0x2,0	0,08	GOG 12	GOG 12 daxs
630	16	G 1/4 A	22	M24x1,5	5	12	17,5	38	59,5	27	30	15,0x2,0	0,087	GOR 161	GOR 161 daxs
630	16	G 3/8 A	24	M24x1,5	8	12	18	38,5	60	27	30	17,0x1,5	0,089	GOR 16	GOR 16 daxs
630	16	G 1/2 A	30	M24x1,5	12	14	20,5	41	62,5	32	30	22,0x2,0	0,121	GOV 16	GOV 16 daxs
630	16	G 3/4 A	40	M24x1,5	12	16	22,5	43	64,5	41	30	29,8x2,6	0,23	GOG 16	GOG 16 daxs
630	16	G 1 A	46	M24x1,5	12	18	23,5	44	65,5	46	30	34,5x2,6	0,26	GOG 161	GOG 161 daxs
420	20	G 3/8 A	24	M30x2,0	8	12	20	44	67	32	36	17,0x1,5	0,137	GOR 201	GOR 201 daxs
420	20	G 1/2 A	30	M30x2,0	12	14	20,5	44,5	67,5	32	36	22,0x2,0	0,152	GOR 20	GOR 20 daxs
420	20	G 3/4 A	40	M30x2,0	15	16	22,5	46,5	70	41	36	29,8x2,6	0,246	GOV 20	GOV 20 daxs
420	20	G 1 A	46	M30x2,0	15	18	23,5	47,5	70,5	46	36	34,5x2,6	0,33	GOG 20	GOG 20 daxs
420	20	G 1 1/4 A	54	M30x2,0	15	20	25,5	49,5	72,5	55	36	43,0x3,0	0,35	GOG 201	GOG 201 daxs
420	25	G 1/2 A	30	M36x2,0	12	14	23	50	77,5	41	46	22,0x2,0	0,255	GOR 251	GOR 251 daxs
420	25	G 3/4 A	40	M36x2,0	15	16	23	50	77,5	41	46	29,8x2,6	0,29	GOR 25	GOR 25 daxs
420	25	G 1 A	46	M36x2,0	19	18	24	51	78,5	46	46	34,5x2,6	0,35	GOV 25	GOV 25 daxs
420	25	G 1 1/4 A	54	M36x2,0	19	20	26	53	80,5	55	46	43,0x3,0	0,42	GOG 25	GOG 25 daxs
420	25	G 1 1/2 A	60	M36x2,0	19	22	27	54	81,5	60	46	49,0x3,0	0,752	GOG 251	GOG 251 daxs
420	30	G 3/4 A	40	M42x2,0	15	16	24,5	53	82,5	46	50	29,8x2,6	0,353	GOR 301	GOR 301 daxs
420	30	G 1 A	46	M42x2,0	19	18	24,5	53	82,5	46	50	34,5x2,6	0,389	GOR 30	GOR 30 daxs
420	30	G 1 1/4 A	54	M42x2,0	24	20	26,5	55	84,5	55	50	43,0x3,0	0,556	GOV 30	GOV 30 daxs
420	30	G 1 1/2 A	60	M42x2,0	24	22	26	53	80,5	60	50	49,0x3,0	0,704	GOG 30	GOG 30 daxs
420	30	G 2 A	75	M42x2,0	24	24	27	54	81,5	75	50	61,0x3,5	1,172	GOG 301	GOG 301 daxs
420	38	G 1 A	46	M52x2,0	19	18	26	58,5	91	55	60	34,5x2,6	0,587	GOR 381	GOR 381 daxs
420	38	G 1 1/4 A	54	M52x2,0	24	20	26	58,5	91	55	60	43,0x3,0	0,601	GOR 38	GOR 38 daxs
420	38	G 1 1/2 A	60	M52x2,0	30	22	27	59,5	92	60	60	49,0x3,0	0,719	GOV 38	GOV 38 daxs
420	38	G 1 3/4 A	68	M52x2,0	30	24	27,5	56	85,5	70	60	55,0x3,0	1,131	GOG 38	GOG 38 daxs
420	38	G 2 A	75	M52x2,0	30	24	31	59,5	89,5	75	60	61,0x3,5	1,31	GOG 381	GOG 381 daxs
420	50	G 1 1/4 A	54	M68x2,0	24	20	31	70,5	99,5	70	80	43,0x3,0	1,004	GOR 502	GOR 502 daxs
420	50	G 1 1/2 A	60	M68x2,0	30	22	31	70,5	99,5	70	80	49,0x3,0	1,128	GOR 501	GOR 501 daxs
420	50	G 1 3/4 A	68	M68x2,0	38	24	31,5	71	100	70	80	55,0x3,0	1,131	GOR 50	GOR 50 daxs
420	50	G 2 A	75	M68x2,0	40	24	32,5	72	101	75	80	61,0x3,5	1,258	GOV 50	GOV 50 daxs
800	10	M14x1,5	22	M18x1,5	5	12	15	32	48	22	22	15,0x2,0	0,053	GORM 10	GORM 10 daxs
800	10	M16x1,5	24	M18x1,5	7	12	15,5	32,5	48,5	24	22	17,0x1,5	0,068	GOVM 10	GOVM 10 daxs
800	10	M18x1,5	24	M18x1,5	7	12	16	33,5	49,5	24	22	18,0x1,5	0,125	GOGM 10	GOGM 10 daxs
630	12	M16x1,5	24	M20x1,5	7	12	15	33	49	24	24	17,0x1,5	0,065	GORM 12	GORM 12 daxs
630	12	M18x1,5	24	M20x1,5	8	12	16	34	50	24	24	18,0x1,5	0,075	GOVM 12	GOVM 12 daxs
630	12	M22x1,5	30	M20x1,5	8	14	19,5	37,5	53,5	32	24	22,0x2,0	0,08	GOGM 12	GOGM 12 daxs
630	16	M16x1,5	24	M24x1,5	7	12	17,5	38	59,5	27	30	17,0x1,5	0,087	GORM 161	GORM 161 daxs
630	16	M18x1,5	24	M24x1,5	8	12	18	38,5	60	27	30	18,0x1,5	0,094	GORM 16	GORM 16 daxs
630	16	M22x1,5	30	M24x1,5	12	14	21,5	42	63,5	32	30	22,0x2,0	0,142	GOVM 16	GOVM 16 daxs
630	16	M27x2,0	40	M24x1,5	12	16	22,5	43	64,5	41	30	29,8x2,6	0,23	GOGM 16	GOGM 16 daxs
630	16	M33x2,0	46	M24x1,5	12	18	23,5	44	65,5	46	30	34,5x2,6	0,26	GOGM 161	GOGM 161 daxs
420	20	M18x1,5	24	M30x2,0	8	12	20	44	67	32	36	18,0x1,5	0,137	GORM 201	GORM 201 daxs
420	20	M22x1,5	30	M30x2,0	12	14	20,5	44,5	67,5	32	36	22,0x2,0	0,157	GORM 20	GORM 20 daxs
420	20	M27x2,0	40	M30x2,0	15	16	22,5	46,5	69,5	41	36	29,8x2,6	0,237	GOVM 20	GOVM 20 daxs
420	20	M33x2,0	46	M30x2,0	15	18	23,5	47,5	70,5	46	36	34,5x2,6	0,33	GOGM 20	GOGM 20 daxs
420	20	M42x2,0	54	M30x2,0	15	20	25,5	49,5	72,5	55	36	43,0x3,0	0,35	GOGM 201	GOGM 201 daxs
420	25	M22x1,5	30	M36x2,0	12	14	23	50	77,5	41	46	22,0x2,0	0,255	GORM 251	GORM 251 daxs
420	25	M27x2,0	40	M36x2,0	15	16	23	50	77,5	41	46	29,8x2,6	0,276	GORM 25	GORM 25 daxs
420	25	M33x2,0	46	M36x2,0	19	18	24	60	78,5	46	46	34,5x2,6	0,338	GOVM 25	GOVM 25 daxs
420	25	M42x2,0	54	M36x2,0	19	20	26	53	80,5	55	46	43,0x3,0	0,42	GOGM 25	GOGM 25 daxs
420	25	M48x2,0	60	M36x2,0	19	22	27	54	81,5	60	46	49,0x3,0	0,752	GOGM 251	GOGM 251 daxs
420	30	M27x2,0	40	M42x2,0	15	16	24,5	53	82,5	46	55	29,8x2,6	0,368	GORM 301	GORM 301 daxs
420	30	M33x2,0	46	M42x2,0	19	18	24,5	53	82,5	46	55	34,5x2,6	0,39	GORM 30	GORM 30 daxs
420	30	M42x2,0	54	M42x2,0	24	20	26,5	55	84,5	55	55	43,0x3,0	0,508	GOVM 30	GOVM 30 daxs
420	30	M48x2,0	60	M42x2,0	24	22	27,5	56	85,5	60	55	49,0x3,0	0,704	GOGM 30	GOGM 30 daxs
420	30	M60x2,0	75	M42x2,0	24	24	31	59,5	89	75	55	61,0x3,5	1,172	GOGM 301	GOGM 301 daxs
420	38	M33x2,0	46	M52x2,0	19	18	26	58,5	91	55	60	34,5x2,6	0,587	GORM 381	GORM 381 daxs
420	38	M42x2,0	54	M52x2,0	24	20	26	58,5	91	55	60	43,0x3,0	0,601	GORM 38	GORM 38 daxs
420	38	M48x2,0	60	M52x2,0	30	22	27	59,5	92	60	60	49,0x3,0	0,724	GOVM 38	GOVM 38 daxs
420	38	M50x2,0	68	M52x2,0	30	24	29,5	62	94,5	70	60	55,0x3,0	1,131	GOGM 38	GOGM 38 daxs
420	38	M60x2,0	75	M52x2,0	30	24	30,5	63	95,5	75	60	61,0x3,5	1,31	GOGM 381	GOGM 381 daxs
420	50	M48x2,0	60	M68x2,0	30	22	31	70,5	99,5	70	80	49,0x3,0	1,128	GORM 501	GORM 501 daxs
420	50	M50x2,0	68	M68x2,0	38	24	31,5	71	100	70	80	55,0x3,0	1,131	GORM 50	GORM 50 daxs
420	50	M60x2,0	75	M68x2,0	40	24	32,5	72	101	75	80	61,0x3,5	1,258	GOVM 50	GOVM 50 daxs
