Typ MAV

AVIT ≈ ISO 8434-1
BAUREIHE: L = Leicht / S = Schwer

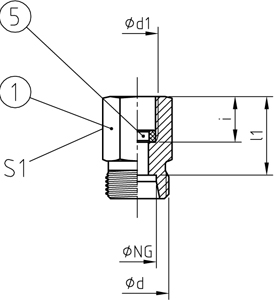

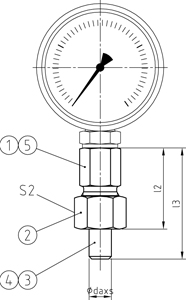

Gewindestutzen mit Dichtkantenring für Manometer.

REIHE	PN	NG	ABMESSUNGEN [mm]								GEWICHT	BESTELLCODE		CAD
SERIES	PN	NG	DIMENSIONS								WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d	d1	i	l1	l2	l3	S1	S2	[kg]	Pos. 1	Pos. 1-4	Pos. 1
L	315	10	M16x1,5	G 1/4	14,5	23	41	57	19	19	0,062	MAV 10 L	MAV 10 L daxs
L	315	12	M18x1,5	G 1/4	14,5	23	41	57	19	22	0,07	MAV 12 L	MAV 12 L daxs
S	630	10	M18x1,5	G 1/2	20	30,5	48	64	27	22	0,125	MAV 10	MAV 10 daxs
S	630	12	M20x1,5	G 1/2	20	30,5	48	65	27	24	0,134	MAV 12	MAV 12 daxs

Manometer-Verschraubung
