Typ BKF
×
![Full Image]()
AVIT ≈ ISO 6164
• 2/2 Wege Kugelhahn zum Absperren eines Druckmittelstroms in beide Richtungen, Schalthebel gekröpft
| Werkstoff, Oberflächen | Bestellcode |
| Stahl, phosphatiert; NBR | 01 |
| Stahl, phosphatiert; FKM | 02 |
| Stahl+N, phosphatiert; NBR | 11 |
| Stahl+N, phosphatiert; FKM | 12 |
| Edelstahl 1.4571; NBR | 41 |
| Edelstahl 1.4571; FKM | 44 |

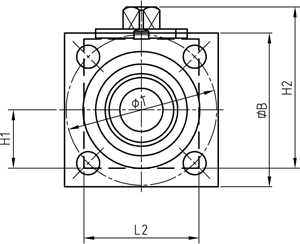

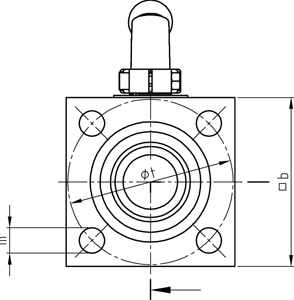

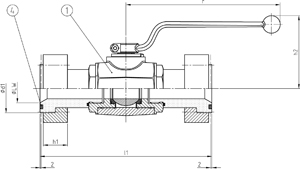

| REIHE | DN | ABMESSUNGEN [mm] | O-RING | GEWICHT | BESTELLCODE | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SERIES | DIMENSIONS | WEIGHT | ORDER CODE | DOWNLOAD | |||||||||
| [bar] | [mm] | b | t | d1 | l1 | h1 | h2 | r | m | [kg] | TYP DN | ||
| 4 - PN 315 | 20 | 70 | 64 | 46 | 187 | 19 | 95 | 183 | 13,5 | 28,0x2,62 | 3,1 | BKF 20 | |
| 4 - PN 315 | 25 | 80 | 72 | 55 | 223 | 24 | 98 | 183 | 13,5 | 34,5x3,53 | 4,9 | BKF 25 | |
| 4 - PN 315 | 32 | 90 | 80 | 60 | 237,5 | 29 | 101 | 183 | 17 | 38,7x3,53 | 6,2 | BKF 32 | |
| 4 - PN 315 | 40 | 100 | 98 | 76 | 274 | 38 | 117 | 227 | 17 | 53,0x5,33 | 11,2 | BKF 40 | |
| 4 - PN 315 | 50 | 120 | 118 | 92 | 312 | 48 | 125 | 227 | 21 | 61,5x5,33 | 17,9 | BKF 50 | |
