Typ GE.M

Norm, Beschreibung

AVIT ≈ ISO 8434-1 – SDS Typ B
BAUREIHE: L = Leicht / S = Schwer

Einschraubzapfen mit metallischer Dichtkante und metrischem Gewinde nach ISO 9974-3 (Typ GE.M)

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl, phosphatiert; NBR	04
Stahl, phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Optionen, Varianten

Reduzierte Nenn- / Gewindegröße	TYP R NG
Größere Nenn- / Gewindegröße	TYP G NG
Metrisches Gewinde (zylindrisch)	TYP M NG
Verschraubung mit Überwurfmutter und Schneidring	-SR
Verschraubung nur mit Überwurfmutter	-A

Dokumentation

Datenblatt GE.M

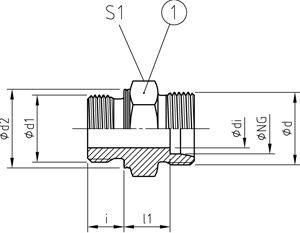

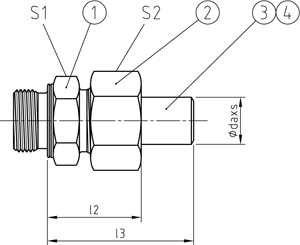

REIHE	PN	NG	ABMESSUNGEN [mm]										GEWICHT	BESTELLCODE		CAD
SERIE	PN	NG	DIMENSIONS										WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d1	d2	d	di	i	l1	l2	l3	S1	S2	[kg]	Pos. 1	Pos. 1-4
L	420	15	M16x1,5	21	M22x1,5	9	12	15	32,5	51,5	24	27	0,058	GERM 15	GERM 15 daxs
L	420	15	M18x1,5	23	M22x1,5	11	12	14	31,5	50,5	24	27	0,056	GEVM 15	GEVM 15 daxs
L	420	15	M22x1,5	27	M22x1,5	12	14	16	33,5	52,5	27	27	0,083	GEGM 15	GEGM 15 daxs
L	420	18	M18x1,5	23	M26x1,5	9	12	15	34	54	27	32	0,077	GERM 18	GERM 18 daxs
L	420	18	M22x1,5	27	M26x1,5	14	14	14,5	33,5	53,5	27	32	0,08	GEVM 18	GEVM 18 daxs
L	420	18	M26x1,5	31	M26x1,5	15	16	16,5	35,5	55,5	32	32	0,122	GEGM 18	GEGM 18 daxs
L	250	22	M22x1,5	27	M30x2,0	14	14	18,5	36,5	57,5	32	36	0,115	GERM 22	GERM 22 daxs
L	250	22	M26x1,5	31	M30x2,0	18	16	16,5	35	55,5	32	36	0,105	GEVM 22	GEVM 22 daxs
L	250	22	M33x2,0	39	M30x2,0	19	18	19,5	38	59	41	36	0,212	GEGM 22	GEGM 22 daxs
L	250	28	M26x1,5	31	M36x2,0	18	16	19,5	39	62,5	41	41	0,18	GERM 28	GERM 28 daxs
L	250	28	M33x2,0	39	M36x2,0	23	18	17,5	37	60,5	41	41	0,177	GEVM 28	GEVM 28 daxs
L	250	28	M42x2,0	49	M36x2,0	24	20	21,5	41	64,5	50	41	0,365	GEGM 28	GEGM 28 daxs
L	250	35	M33x2,0	39	M45x2,0	23	18	19,5	44	70,5	46	50	0,27	GERM 35	GERM 35 daxs
L	250	35	M42x2,0	49	M45x2,0	30	20	17,5	42	68,5	50	50	0,292	GEVM 35	GEVM 35 daxs
L	250	35	M48x2,0	55	M45x2,0	30	22	21,5	46	72,5	55	50	0,476	GEGM 35	GEGM 35 daxs
L	250	42	M33x2,0	39	M52x2,0	23	18	21	45,5	72	55	60	0,386	GERM 421	GERM 421 daxs
L	250	42	M42x2,0	49	M52x2,0	30	20	21	45,5	72	55	60	0,405	GERM 42	GERM 42 daxs
L	250	42	M48x2,0	55	M52x2,0	36	22	19	43,5	70	55	60	0,376	GEVM 42	GEVM 42 daxs
S	800	10	M14x1,5	19	M18x1,5	5	12	15	32,5	48,5	19	22	0,048	GERM 10	GERM 10 daxs
S	800	10	M16x1,5	21	M18x1,5	7	12	15	32,5	48,5	22	22	0,056	GEVM 10	GEVM 10 daxs
S	800	10	M18x1,5	23	M18x1,5	7	12	16	33,5	49,5	24	22	0,059	GEGM 10	GEGM 10 daxs
S	800	12	M16x1,5	21	M20x1,5	7	12	14,5	32,5	48,5	22	24	0,059	GERM 12	GERM 12 daxs
S	630	12	M18x1,5	23	M20x1,5	8	12	17	35	51,5	24	24	0,075	GEVM 12	GEVM 12 daxs
S	630	12	M22x1,5	27	M20x1,5	8	14	17,5	35,5	51,5	27	24	0,095	GEGM 12	GEGM 12 daxs
S	630	16	M16x1,5	21	M24x1,5	7	12	17,5	38	59,5	27	30	0,086	GERM 161	GERM 161 daxs
S	630	16	M18x1,5	23	M24x1,5	8	12	18	38,5	60,5	27	30	0,105	GERM 16	GERM 16 daxs
S	630	16	M22x1,5	27	M24x1,5	12	14	18,5	39	60,5	27	30	0,102	GEVM 16	GEVM 16 daxs
S	630	16	M27x2,0	32	M24x1,5	12	16	20,5	41	62,5	32	30	0,151	GEGM 16	GEGM 16 daxs
S	630	16	M33x2,0	39	M24x1,5	12	18	22,5	43	64,5	41	30	0,252	GEGM 161	GEGM 161 daxs
S	630	20	M18x1,5	23	M30x2,0	8	12	20	44	66,5	32	36	0,15	GERM 201	GERM 201 daxs
S	630	20	M22x1,5	27	M30x2,0	12	14	20,5	44,5	67	32	36	0,155	GERM 20	GERM 20 daxs
S	420	20	M27x2,0	32	M30x2,0	15	16	20,5	44,5	67	32	36	0,167	GEVM 20	GEVM 20 daxs
S	420	20	M33x2,0	39	M30x2,0	15	18	22,5	46,5	69	41	36	0,269	GEGM 20	GEGM 20 daxs
S	420	20	M42x2,0	49	M30x2,0	15	20	24,5	48,5	71,5	50	36	0,44	GEGM 201	GEGM 201 daxs
S	420	25	M22x1,5	27	M36x2,0	12	14	23	50	77,5	41	46	0,26	GERM 251	GERM 251 daxs
S	420	25	M27x2,0	32	M36x2,0	15	16	23	50	77,5	41	46	0,272	GERM 25	GERM 25 daxs
S	420	25	M33x2,0	39	M36x2,0	19	18	23	50	77,5	41	46	0,291	GEVM 25	GEVM 25 daxs
S	420	25	M42x2,0	49	M36x2,0	19	20	25	52	79,5	50	46	0,5	GEGM 25	GEGM 25 daxs
S	420	25	M48x2,0	55	M36x2,0	19	22	26	53	80,5	55	46	0,572	GEGM 251	GEGM 251 daxs
S	420	30	M27x2,0	32	M42x2,0	15	16	24,5	53	82,5	46	50	0,362	GERM 301	GERM 301 daxs
S	420	30	M33x2,0	39	M42x2,0	19	18	24,5	53	82,5	46	50	0,382	GERM 30	GERM 30 daxs
S	420	30	M42x2,0	49	M42x2,0	24	20	24,5	52	81,5	50	50	0,455	GEVM 30	GEVM 30 daxs
S	420	30	M48x2,0	55	M42x2,0	24	22	26,5	55	84,5	55	50	0,64	GEGM 30	GEGM 30 daxs
S	420	30	M60x2,0	70	M42x2,0	24	24	30,5	59	88,5	70	50	0,977	GEGM 301	GEGM 301 daxs
S	420	38	M33x2,0	39	M52x2,0	19	18	26	58,5	91	55	60	0,581	GERM 381	GERM 381 daxs
S	420	38	M42x2,0	49	M52x2,0	24	20	26	58,5	91	55	60	0,63	GERM 38	GERM 38 daxs
S	420	38	M48x2,0	55	M52x2,0	30	22	26	58,5	91	55	60	0,634	GEVM 38	GEVM 38 daxs
S	420	38	M50x2,0	60	M52x2,0	30	24	27,5	60	92,5	60	60	0,78	GEGM 38	GEGM 38 daxs
S	420	38	M60x2,0	70	M52x2,0	30	24	30	62,5	95	70	60	1,025	GEGM 381	GEGM 381 daxs
S	420	50	M48x2,0	55	M68x2,0	30	22	31	70,5	99,5	70	80	1,13	GERM 501	GERM 501 daxs
S	420	50	M50x2,0	60	M68x2,0	33	22	31,5	71	100	70	80	1,135	GERM 50	GERM 50 daxs
S	420	50	M60x2,0	70	M68x2,0	40	24	32	71,5	100,5	70	80	1,16	GEVM 50	GEVM 50 daxs

Auch mit zylindrischem Whitworth Rohrgewinde nach ISO 1179-4 (Typ GE.) erhältlich. Metrische Einschraubzapfen werden zur Identifikation mit einer umlaufenden Kerbe gekennzeichnet.

Also available with cylindrical Whitworth pipe thread to ISO 1179-4 (type GE.) Metric stud ends are marked with a circumferential groove for identification.
