Typ GE.A
×
![Full Image]()
AVIT, ISO 8434-1 – SDS Typ F
BAUREIHE: S = Schwer
Einschraubzapfen mit O-Ring Dichtung mit metrischem Gewinde nach ISO 6149-2 (Typ GEMA) oder mit amerikanischem UNF Feingewinde nach ISO 11926-2 (Typ GEVA)
| Werkstoff, Oberflächen | Bestellcode |
| Stahl, verzinkt; NBR | 01 |
| Stahl, verzinkt; FKM | 02 |
| Stahl, phosphatiert; NBR | 04 |
| Stahl, phosphatiert; FKM | 05 |
| Edelstahl 1.4571; NBR | 41 |
| Edelstahl 1.4571; FKM | 42 |
| Reduzierte Nenn- / Gewindegröße | TYP R NG |
| Größere Nenn- / Gewindegröße | TYP G NG |
| Metrisches Gewinde (zylindrisch) | TYP M NG |
| Verschraubung mit Überwurfmutter und Schneidring | -SR |
| Verschraubung nur mit Überwurfmutter | -A |

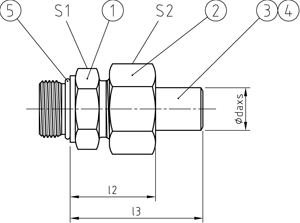

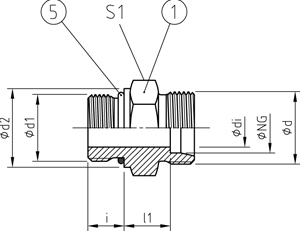

| PN | NG | ABMESSUNGEN [mm] | U-RING | GEWICHT | BESTELLCODE | CAD | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIMENSIONS | WEIGHT | ORDER CODE | DOWNLOAD | |||||||||||||
| [bar] | [mm] | d1 | d2 | d | di | i | l1 | l2 | l3 | S1 | S2 | Pos. 5 | [kg] | Pos. 1+5 | Pos. 1-5 | Pos. 1+5 |
| 420 | 10 | M16x1,5 | 21,8 | M18x1,5 | 7 | 12,5 | 15 | 32,5 | 49 | 19 | 22 | 13,4x2,2 | 0,053 | GEMA 10 | GEMA 10 daxs | |
| 420 | 12 | M18x1,5 | 23,8 | M20x1,5 | 8 | 14 | 17 | 35 | 51,5 | 22 | 24 | 15,4x2,1 | 0,074 | GEMA 12 | GEMA 12 daxs | |
| 420 | 16 | M22x1,5 | 26,8 | M24x1,5 | 12 | 15 | 18,5 | 39 | 60,5 | 27 | 30 | 19,4x2,1 | 0,093 | GEMA 16 | GEMA 16 daxs | |
| 315 | 20 | M27x2,0 | 31,8 | M30x2,0 | 15 | 18,5 | 20,5 | 44,5 | 67 | 32 | 36 | 23,6x2,9 | 0,159 | GEMA 20 | GEMA 20 daxs | |
| 315 | 25 | M33x2,0 | 40,8 | M36x2,0 | 20 | 18,5 | 23 | 50 | 77,5 | 41 | 46 | 29,6x2,9 | 0,271 | GEMA 25 | GEMA 25 daxs | |
| 250 | 30 | M42x2,0 | 49,8 | M42x2,0 | 26 | 19 | 23,5 | 52 | 81,5 | 50 | 50 | 38,6x2,9 | 0,42 | GEMA 30 | GEMA 30 daxs | |
| 250 | 38 | M48x2,0 | 54,8 | M52x2,0 | 32 | 21,5 | 26 | 58,5 | 91 | 55 | 60 | 44,6x2,9 | 0,605 | GEMA 38 | GEMA 38 daxs | |
| 250 | 50 | M60x2,0 | 64,8 | M68x2,0 | 40 | 24 | 34 | 74 | 103 | 70 | 80 | 56,6x2,9 | 1,06 | GEMA 50 | GEMA 50 daxs | |
| 420 | 10 | 9⁄16 - 18 UNF | 16,8 | M18x1,5 | 7 | 12 | 15 | 32,5 | 49 | 19 | 22 | 11,89x1,98 | 0,059 | GEVA 10 | GEVA 10 daxs | |
| 420 | 12 | ¾ - 16 UNF | 21,8 | M20x1,5 | 8 | 14 | 17 | 35 | 51,5 | 22 | 24 | 16,36x2,20 | 0,064 | GEVA 12 | GEVA 12 daxs | |
| 420 | 16 | ⅞ - 14 UNF | 26,8 | M24x1,5 | 12 | 16 | 18,5 | 39 | 60,5 | 27 | 30 | 19,18x2,46 | 0,098 | GEVA 16 | GEVA 16 daxs | |
| 315 | 20 | 1 1⁄16 - 12 UN | 31,8 | M30x2,0 | 15 | 19 | 20,5 | 44,5 | 67 | 32 | 36 | 23,47x2,95 | 0,179 | GEVA 20 | GEVA 20 daxs | |
| 315 | 25 | 1 5⁄16 - 12 UN | 40,8 | M36x2,0 | 19 | 19 | 23 | 50 | 77,5 | 41 | 46 | 29,74x2,95 | 0,304 | GEVA 25 | GEVA 25 daxs | |
| 250 | 30 | 1 5⁄16 - 12 UN | 49,8 | M42x2,0 | 24 | 19 | 23,5 | 52 | 81,5 | 50 | 50 | 37,46x3,00 | 0,461 | GEVA 30 | GEVA 30 daxs | |
| 250 | 38 | 1 ⅞ - 12 UN | 54,8 | M52x2,0 | 30 | 19 | 26 | 58,5 | 91 | 55 | 60 | 43,69x3,00 | 0,612 | GEVA 38 | GEVA 38 daxs | |
| 250 | 50 | 2 ½ - 12 UN | 69,8 | M68x2,0 | 38 | 22 | 34 | 74 | 103 | 70 | 80 | 59,00x3,00 | 1,311 | GEVA 50 | GEVA 50 daxs | |
