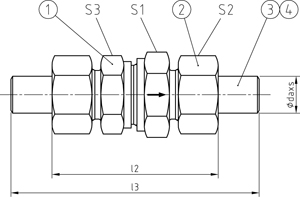

Typ RV

Baureihe / Series: L = light / S = heavy

Rohranschluss mit 24° Konus nach ISO 8434-1
Öffnungsdruck 1 bar, Durchflussgeschwindigkeit max. 8 m/sec

REIHE	PN	NG	ABMESSUNGEN [mm]							GEWICHT	BESTELLCODE		CAD
SERIES	PN	NG	DIMENSIONS							WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d	l1	l2	l3	S1	S2	S3	[kg]	Pos. 1	Pos. 1-4	Pos. 1
L	250	15	M22x1,5	47,5	82	121	32	27	27	0,25	RV 15	RV 15 daxs
L	160	18	M26x1,5	51,5	90	129	36	32	36	0,4	RV 18	RV 18 daxs
L	160	22	M30x2,0	61,5	98	140	46	36	41	0,61	RV 22	RV 22 daxs
L	100	28	M36x2,0	69,5	109	156	55	41	50	0,88	RV 28	RV 28 daxs
L	100	35	M45x2,0	74,5	124	177	60	50	60	1,3	RV 35	RV 35 daxs
L	100	42	M52x2,0	74	123	176	70	60	65	2	RV 42	RV 42 daxs
S	420	10	M18x1,5	40,5	76	108	24	22	22	0,18	RV 10	RV 10 daxs
S	420	12	M20x1,5	42,5	78	111	27	24	24	0,21	RV 12	RV 12 daxs
S	420	16	M24x1,5	50,5	91	135	36	30	32	0,4	RV 16	RV 16 daxs
S	420	20	M30x2,0	54,5	102	148	46	36	41	0,69	RV 20	RV 20 daxs
S	250	25	M36x2,0	58,5	112	168	50	46	46	1,03	RV 25	RV 25 daxs
S	250	30	M42x2,0	69,5	127	185	60	50	60	1,59	RV 30	RV 30 daxs
S	250	38	M52x2,0	75,5	141	206	70	60	65	2,27	RV 38	RV 38 daxs
S	350	50	M68x2,0	229	308	367	70	80	-	7,5	RV 50	RV 50 daxs

Rückschlagventil
